3.1. 基本要求

電力交易子站系統在進行數據交換過程中，為了保證數據交換的實時性、完整性以及可靠性，系統接口應滿足下列基本要求：

1、接口應實現對外部系統的接入提供企業級的支持，在系統的高并發和大容量的基礎上提供安全可靠的接入;

2、提供完善的信息安全機制，以實現對信息的全面保護，保證系統的正常運行，應防止大量訪問，以及大量占用資源的情況發生，保證系統的健壯性;

3、提供有效的系統監控機制，對接口的運行情況進行即時監控，便于及時發現錯誤并排除故障;

4、保證在充分利用系統資源的前提下，實現系統平滑移植和靈活擴展，以保證系統的穩定性。

3.2. 網絡通信模式

電力交易主站系統與電力交易子站系統之間的信息交換體系由信息交換總線、數據傳輸總線、標準接口服務器、隔離裝置以及參與信息交互的其他系統共同組成，其具體交互運行關系如圖：

圖電力交易子站系統網絡通信架構

電力交易子站系統與電力交易主站系統之間要實現協同工作，必須基于某種網絡通信模式。電力交易子站系統與電力交易主站系統之間的網絡通信模式共有對話模式、私有模式、廣播模式三種。

1. 對話模式

對話通訊模式是指由電力交易子站系統向電力交易主站系統主動發起通訊請求。該請求被電力交易主站系統接收和處理，并給予響應。這種通訊模式與普通的客戶/服務器模式相同，電力交易子站系統主動請求，電力交易主站系統響應。

以交易申報和查詢?yōu)槔湫偷膶?duì)話模式連接通訊將如圖所示：

圖對話模式

具體的通訊過程如下：

Ø 電力交易子站系統向電力交易主站系統發出連接請求，在得到連接確認后發出身份認證請求;

Ø 電力交易子站系統在得到正確的身份認證響應后，進行申報請求或發出查詢，在得到申報確認或查詢響應后開始執行報文傳送;

Ø 報文傳送完成以后，再由電力交易子站系統發出斷開請求，在得到電力交易主站系統的斷開確認響應后，才真正斷開物理連接。

2. 私有模式

私有通訊模式是指電力交易主站系統主動向某個特定的電力交易子站系統發出信息。

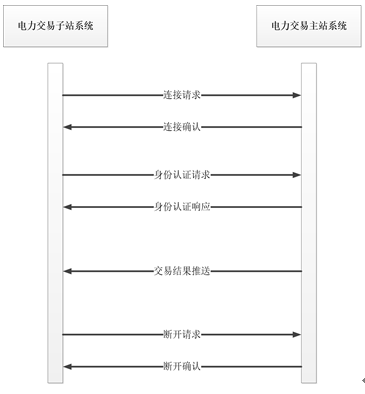

以交易結果推送為例，典型的私有模式連接通訊將如圖所示：

圖私有模式

具體的通訊過程如下：

Ø 電力交易子站系統向電力交易主站系統發出連接請求，在得到連接確認后發出身份認證請求;

Ø 電力交易子站系統在得到正確的身份認證響應后，能夠與電力交易主站系統進行信息傳送;

Ø 電力交易主站系統能夠主動向已創建通訊連接的特定電力交易子站系統推送交易結果信息;

Ø 信息推送完成以后，電力交易子站系統發出斷開請求，在得到電力交易主站系統的斷開確認響應后，才真正斷開物理連接。

3. 廣播模式

廣播通訊模式是指交易技術支持系統端主動向市場中的所有會員都發出相同的信息，例如市場公告、行情等。交易技術支持系統主動廣播給全部交易子站系統。

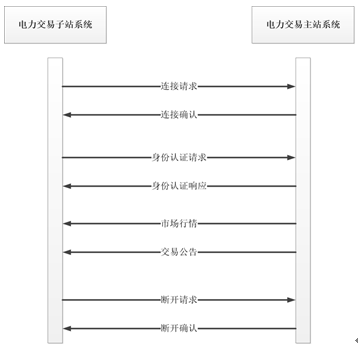

以交易公告廣播為例，典型的廣播模式連接通訊將如圖所示：

圖廣播模式

具體的通訊過程如下：

Ø 電力交易子站系統向電力交易主站系統發出連接請求，在得到連接確認后發出身份認證請求;

Ø 電力交易子站系統在得到正確的身份認證響應后，能夠與電力交易主站系統進行信息傳送;

Ø 電力交易主站系統能夠主動向已創建通訊連接的所有電力交易子站系統推送市場行情信息或交易公告信息;

Ø 信息推送完成以后，電力交易子站系統發出斷開請求，在得到電力交易主站系統的斷開確認響應后，才真正斷開物理連接。

3.3. 信息交換方式

電力交易子站系統與電力交易主站系統之間通過上述三種網絡通信模式來實現網絡層面的通信連接，在具體信息交互的處理上，通用的技術方式如下表所示：

表信息交換方式

FTP協議交換的信息為公開共享信息，信息交換的方向?yàn)閱蜗颍瑢?shí)現簡單、傳輸批量數據效率較高;WebService遵守具體的技術規范，能與其它兼容的組件進行互操作，若增加數據量則會降低解釋程序的執行效率;EJB基于規范的平臺，支持多種中間件技術，對資源配置要求較高;WebSocket使用客戶/服務器模式，實現簡單、性能高，一旦連接上之后，就可以按設計的數據交換方法和格式進行數據傳輸，適合大批量數據傳輸;Rest基于HTTP協議，可利用緩存來提高響應速度，對資源依賴性較小，適合高并發傳輸訪問。

按照總體要求，電力交易子站系統數據交互在保證系統安全性、先進性的基礎上，還必須滿足大批量、高并發的設計要求。因此電力交易子站系統應按照如下信息交換方式進行設計：

1. 對于大批量的信息交換，應采用WebSocket的方式

由于WebSocket是通過TCP協議來進行雙向通信，支持點對點的機制，能夠高效可靠地進行數據交流。同時WebSocket能夠?qū)崿F(xiàn)長連接，滿足超高數據傳輸量要求。

2. 針對高并發的信息交換，應采用Rest的方式

Rest風格的接口借助HTTP協議，以資源的形式對外提供數據，使接口更加簡單直觀;同時由于Rest更加輕量，通訊效率更高，更加有利于應對大數據和高并發的業務請求場景。

針對以上兩種信息交換方式，具體的設計規范如下：

1. 電力交易子站系統將需要提供的數據進行分類，抽象為數據資源，并將各數據資源封裝成對應的URL,以HTTP或HTTP GET的形式對接口調用方提供;接口調用方通過訪問該URL，獲取資源數據;

2. 為保證接口調用安全，電力交易子站系統事先須為接口調用方提供電子簽名秘鑰;其他系統在調用接口時，使用提供的秘鑰對調用參數進行電子簽名后方可調用接口;

3. 系統返回的數據格式須為json格式;

4. API接口以公網方式或?qū)＞€方式進行通訊。

同時，接口傳輸過程中的業務需求字段與電力交易主站系統同步，傳輸內容的字段長度、字段類型由交易中心指定，由此來實現信息交互的規范化要求。
