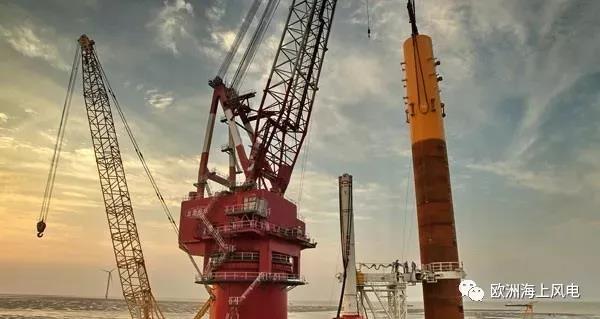

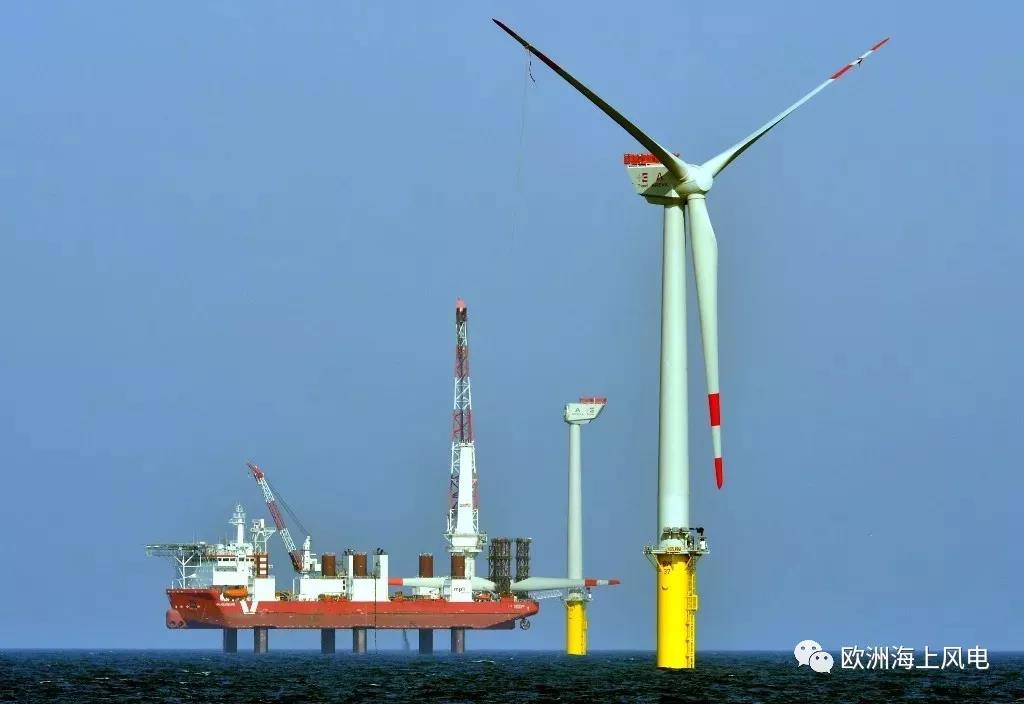

1單樁基礎

概況：結構最簡單，應用最廣泛

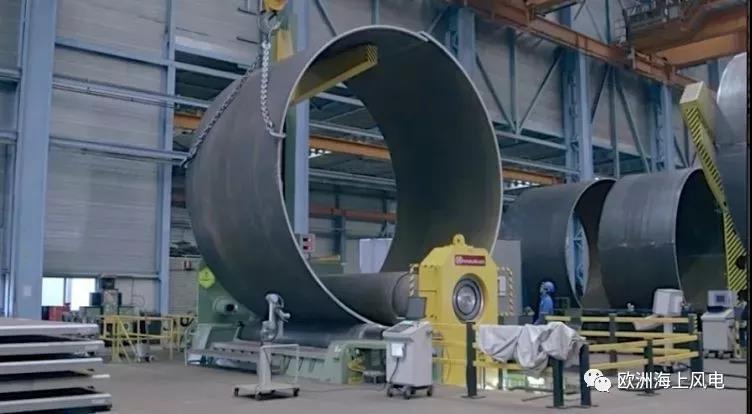

結構：由鋼板卷制而成的焊接鋼管組成

分類：有過渡段單樁，無過渡段單樁

優勢：單樁基礎結構簡單，施工快捷，造價相對較低

劣勢：結構剛度小、固有頻率低，受海床沖刷影響較大，且對施工設備要求較高

代表工程：英國London Array海上風電場

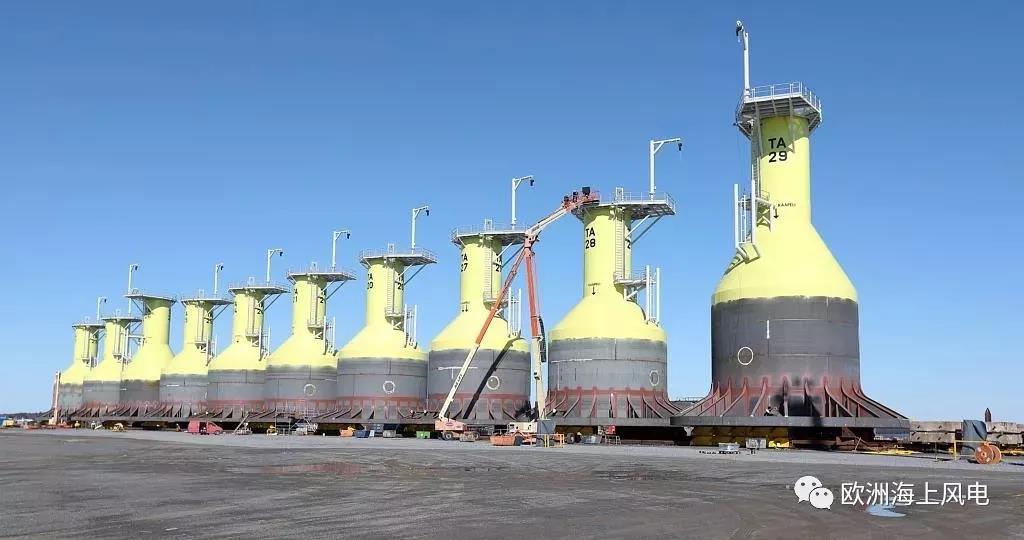

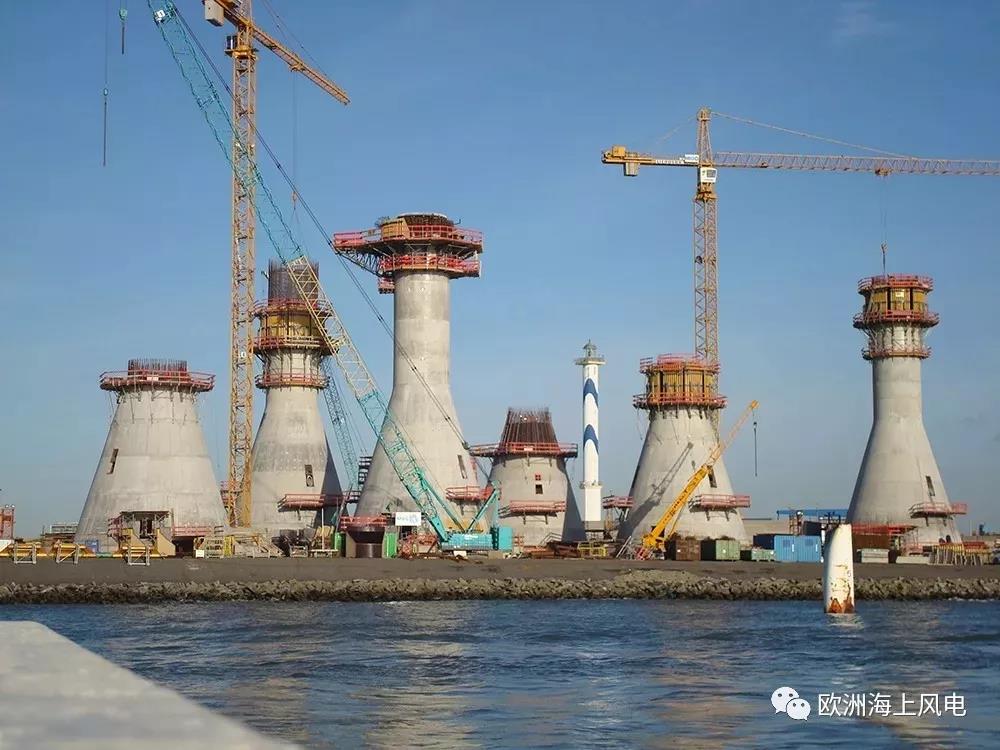

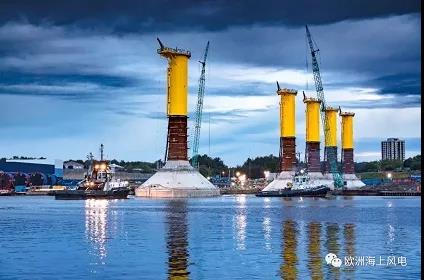

2重力式基礎

概況：誕生最早，適用水深一般不超過40m

結構：靠基礎自重抵抗風電機組荷載和各種環境荷載作用，一般采用預制鋼筋混凝土沉箱結構，內部填充砂、碎石、礦渣或混凝土壓艙材料

分類：預制混凝土沉箱和鋼結構沉箱

優勢：穩定性好

劣勢：對地基要求較高(最好為淺覆蓋層的硬質海床)。施工安裝時需要對海床進行處理，對海床沖刷較為敏感

代表工程：英國blyth海上風電場

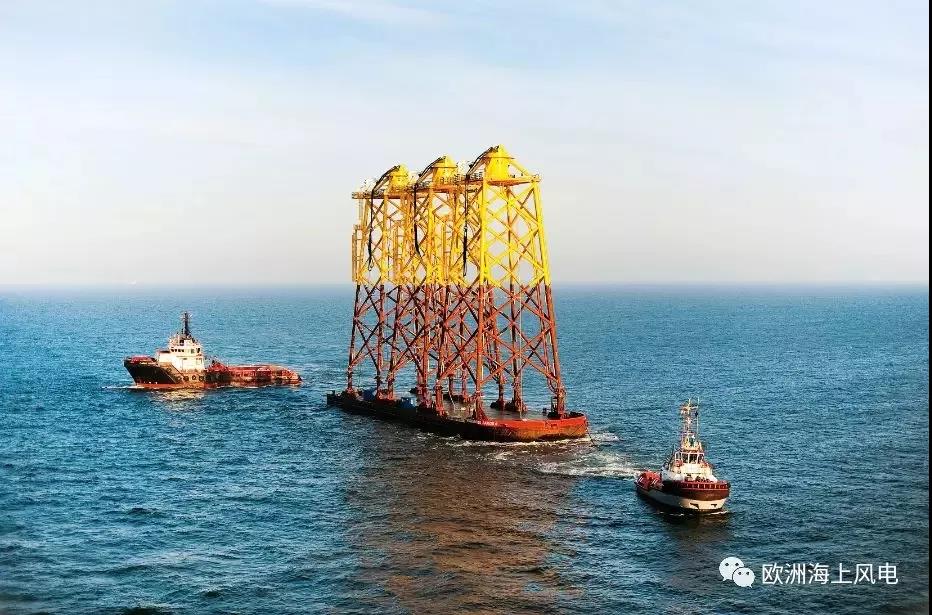

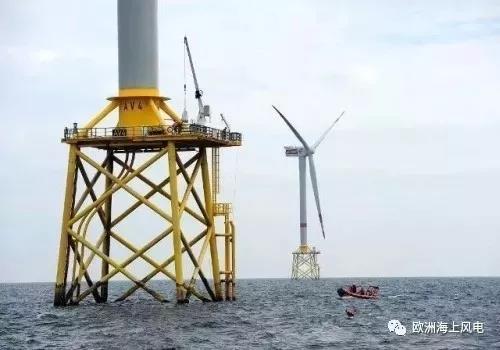

3 導管架基礎

概況：取經海洋石油平臺，適用水深20m~50m

結構：下部部結構采用桁架式結構，以4樁導管架基礎為例，結構采用鋼管相互連接形成的空間四邊形棱柱結構，基礎結構的四根主導管端部下設套筒，套筒與樁基礎相連接。導管架套筒與樁基部分的連接通過灌漿連接方式來實現

優勢：基礎剛度大，穩定性較好

劣勢：結構受力相對復雜，基礎結構易疲勞，建造及維護成本較高

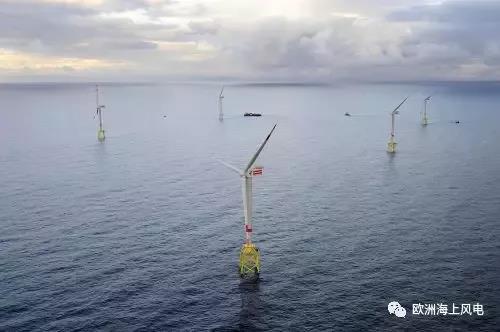

代表工程：德國Alpha Ventus海上風電場

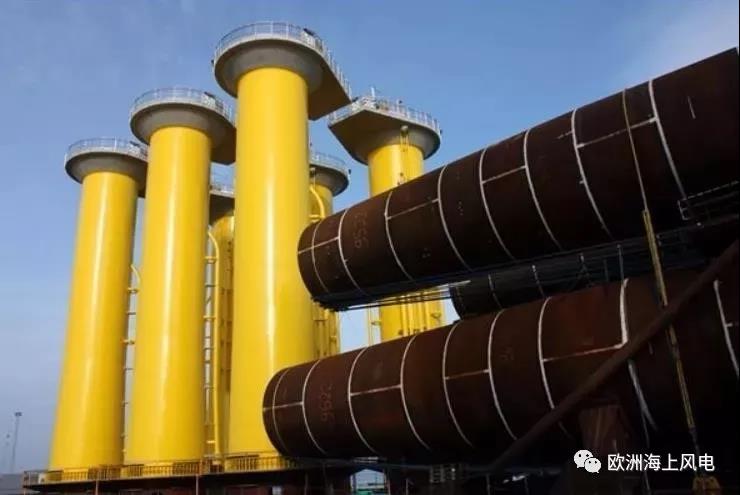

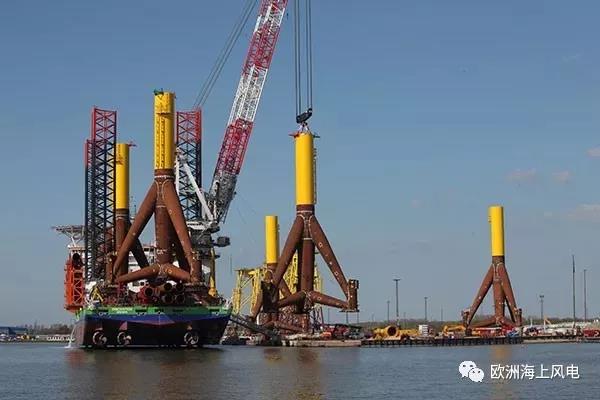

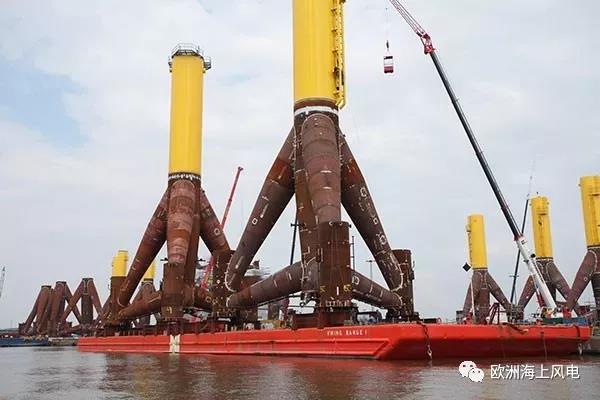

4多腳架基礎

概況：陸上預制，水下灌漿。一般適用于20m~40m水深的海域

結構：根據樁數不同可設計成三腳、四腳等基礎，以三腳架為例，三根樁通過一個三角形剛架與中心立柱連接，風電機組塔架連接到立柱上形成一個結構整體

分類：三腳架基礎、四腳架基礎等

優勢：結構剛度相對較大，整體穩定性好

劣勢：需要進行水下焊接等操作

代表工程：德國Borkum West 2海上風電場

5吸力筒基礎

概況：陸地預制，抽水下沉，注水移除。一般適用于水深在60m以內的海域

結構：由筒體和外伸段兩部分組成，筒體為底部開口頂部密封的筒型，外伸段為直徑沿著曲線變化的漸變單通

分類：鋼筋混凝土預應力結構和鋼結構形式

優勢：造價低，施工速度快

劣勢：對施工精度要求較高

代表工程：中國三峽響水海上風電場

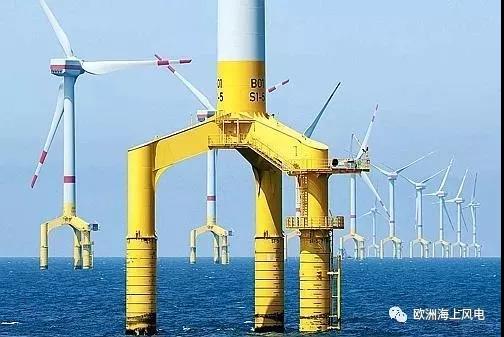

6樁基-鋼承臺基礎

結構：下部為重力式基礎，上部為導管架結構，導管架下部的樁腿與重力式基礎連接，一般采用灌漿連接

優勢：靠泊等附屬結構布置方便，上部結構受波浪力較小

劣勢：結構較為復雜，重量較大，對地質的承載力和打樁精度要求較高

代表工程：德國BARD Offshore 1海上風電場

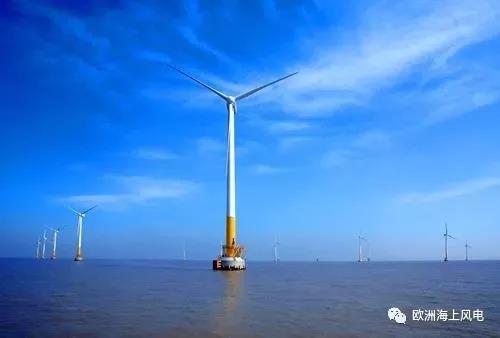

7樁基-混凝土承臺基礎

概況：中國自主研發的下部結構及基礎型式，適用于軟土地基

結構：由若干根樁和位于海水面以上(或沖刷面以上)的承臺所組成的樁基礎結構

分類：常規的樁基承臺，高樁承臺

優勢：基礎結構剛度大，結構穩定，防撞性能好，施工工藝成熟。

劣勢：施工工期較長，不適用于水深較深的海域

代表工程：中國東海大橋海上風電場

8其他新型基礎

導管架-重力式基礎

結構：下部為重力式基礎，上部為導管架結構，導管架下部的樁腿與重力式基礎連接，一般采用灌漿連接

重力式-導管架基礎

結構：基礎下部為導管架基礎，上部位重力式結構

導管架-吸力筒基礎

結構：基礎上部單樁通過過渡結構與下部吸力筒基礎連接。
