為什么傳統保護裝置正在逐漸被替代？

2017-12-11 17:53:24 來源:北極星電力網 　點擊量：評論 (0)

為解決城市居民電采暖供電負荷密度高的難題，2009年北京供電局開展了名為煤改電的重點項目工程。在該工程中大量使用了柱上單相非晶合金變壓器作為居民電采暖的供電方式。這一方式能夠較好地滿足負荷的需求，同

為解決城市居民電采暖供電負荷密度高的難題，2009年北京供電局開展了名為 “煤改電”的重點項目工程。在該工程中大量使用了柱上單相非晶合金變壓器作為居民電采暖的供電方式。這一方式能夠較好地滿足負荷的需求，同時解決了傳統的三相變壓器方式占地大，尤其在市區難于選址等問題。

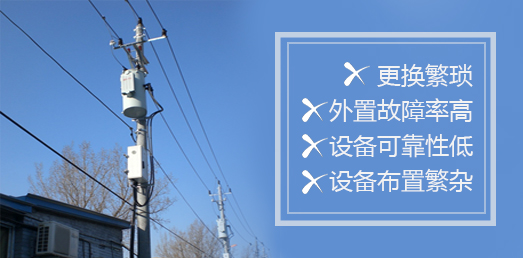

考慮到傳統的保護方式難以實現對單相變的有效保護，北京市局的技術專家們最終選擇了伊頓庫柏MagneX和后備熔絲的兩段式保護解決方案。專家在評價該保護方案時表示：“將高壓磁保持負荷開關內置于變壓器，可以有效解決跌落式熔斷器更換熔斷器繁瑣、外置故障率高、設備可靠性低、設備布置繁雜等缺點，同時該解決方案可以有效實現對變壓器油溫的保護。”

作為單相非晶合金變壓器保護的“心臟”，伊頓庫柏的兩段式保護解決方案自2009年投運以來一直運行良好，為附近居民冬季取暖保駕護航。

MagneX™ 磁保持開斷器

美國Cooper 電力系統有限公司的MagneX™ 磁保持開斷器是一種用來保護變壓器二次側短路和過載的可重復使用的開斷設備。安裝到變壓器上后它的主要元件位于變壓器絕緣油中，既可以實現對變壓器的油溫保護，又可以作為負荷開關分、合變壓器。

優勢

■ 三相MagneX™ 特有的單相感應、三相脫扣功能可有效避免變壓器缺相運行。

■ MagneX™ 可帶負荷分、合變壓器。

■ 可作為隔離開關來隔離變壓器一次側電源，消除變壓器非工作狀態時的鐵芯損耗及二次側斷路器的殘壓。

■ MagneX™ 可重復使用，當被安裝在變式箱變上時，可有效避免插入式熔斷器更換熔絲時的漏油及油污染問題；當被安裝在柱上變壓器上時，可以省去跌落式熔斷器且不再需要頻繁地更換熔絲。

■ 與插入式熔斷器相比，三相MagneX™ 可有效減少美式箱變面板上安裝的設備所占的空間。

■ 可有效避免變壓器在高油溫下運行，防止油溫過高引起的變壓器故障。

■ MagneX™ 的工作環境為變壓器絕緣油，絕緣穩定、可靠。

■ MagneX™ 專有的低油位保護設計可避免其在低油位時動作

■ 操作手柄具有分合位置指示及夜間反光設計，便于用戶24 小時判斷變壓器故障類型。

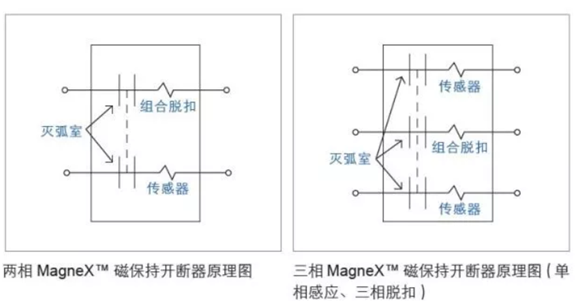

原理

當變壓器二次側短路或過載時，一次側會感應到過負荷，流過一次側的過負荷電流會引起變壓器油溫升高，當MagneX™ 磁保持開斷器上的傳感器感應到的溫度超145℃時，MagneX™ 會瞬間脫扣，并通過操作機構帶動與變壓器電源側相連的動觸頭分閘，位于變壓器絕緣油中的滅弧結構會熄滅開斷時產生的電弧，順利斷開變壓器電源。也可用操作手柄對MagneX™ 進行分合，從而實現負荷開關的功能。

應用
