隨著工業技術的發展,不斷有電力電子裝置和其他非線性負荷(又稱畸變負荷)接入電網,電網諧波水平逐年升高。電力諧波導致的各種問題日益突出,已受到供用電雙方的高度重視。用串聯電抗器抑制無功補償電容器導致的

隨著工業技術的發展,不斷有電力電子裝置和其他非線性負荷(又稱畸變負荷)接入電網,電網諧波水平逐年升高。電力諧波導致的各種問題日益突出,已受到供用電雙方的高度重視。

用串聯電抗器抑制無功補償電容器導致的諧波共振與放大,以及用無源電力濾波器抑制電力諧波等技術措施具有技術成熟、簡單有效、價格較低等優點,已得到日益廣泛的應用,是治理電力諧波的有效措施。

1 電力諧波的產生與危害

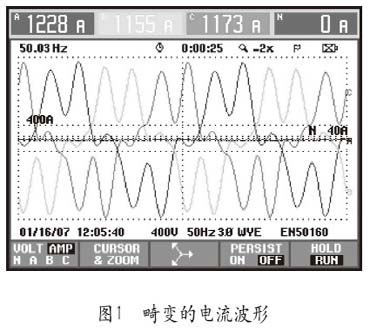

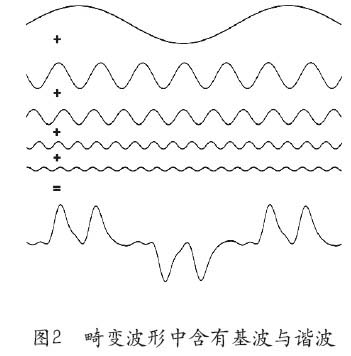

電力諧波主要由非線性負載產生。非線性負荷吸收的電流與端電壓不成線性關系,結果電流發生波形畸變且導致端電壓波形畸變。這種周期性的畸變波形可按基頻(50Hz)展開成傅里葉級數形式,其大于基頻的分量即為諧波。圖1為實測畸變電流波形,圖2為畸變波形的諧波分析示意圖。

產生電力諧波的設備非常多,主要有變頻調速器、直流調速系統、整流設備、中高頻感應加熱設備、晶閘管溫控加熱設備、焊接設備、電弧爐、電力機車、不間斷電源、計算機、通訊設備、音像設備、充電器、變頻空調、晶閘管調光設備、電子節能燈等。

諧波的危害主要包括以下幾個方面:

(1)增加電力設施的負荷,降低系統功率因數,降低發電、輸電及用電設備的有效容量和效率;

(2)引起無功補償電容器諧振和諧波放大，導致電容器因過電流或過電壓而損壞或無法投入運行;

(3)產生脈動轉矩致使電動機振動,影響產品質量和電機壽命;

(4)由于渦流和集膚效應,使電機、變壓器、輸電線路等產生附加功率損耗而過熱;

(5)增加絕緣介質的電場強度,降低設備使用壽命;

(6)零序諧波電流導致三相四線系統的中線過載,并在三角接法的變壓器繞組內產生環流;

(7)引起繼電保護設施的誤動作,造成繼電保護等自動裝置工作紊亂;

(8)改變電壓或電流的變化率和峰值,延緩電弧熄滅,影響斷路器的分斷容量;

(9)使計量儀表特別是感應式電能表產生計量誤差;

(10)干擾鄰近的電力電子設備、工業控制設備和通訊設備,影響設備的正常運行。

2 電力諧波管制標準

為了保證電網安全和用電設備的安全、穩定、經濟運行,目前許多國家、國際組織以及一些大電力公司都制定了相應的諧波標準,如關于公用電網諧波限制的IEEE519-1992、GB/T14549-1993,關于用電設備諧波電流排放限制的IEC61000-3-2、IEC61000-3-4、GB/Z17625.1-2003、GB/Z17625.6-2003等。

雖然各諧波標準不盡相同,但都大同小異,且所有的標準都是基于以下三個目的:

(1)將電力系統電流和電壓波形的畸變控制到系統及其所接設備能夠允許的水平;

(2)以符合用戶需要的電壓波形向用戶供電;

(3)不干擾其它系統(如通信系統)的正常工作。

GB/T14549-1993《電能質量—公用電網諧波》是現行電力諧波監督管理的國家標準。除要求電網各級電壓的諧波水平不超出國標限值外,還要求用戶注入公用電網的諧波電流不超出國標允許值,否則應采取治理措施。

3 治理電力諧波的方法

諧波治理措施主要有三種:一是主動治理,即從諧波源本身出發,通過改進用電設備,使其不產生或少產生諧波;二是受端治理,即從受到諧波影響的設備或系統出發,提高它們的抗諧波干擾能力;三是被動治理,即通過安裝電力濾波器,阻止諧波源產生的諧波注入電網,或者阻止電力系統的諧波流入負載端。

由于諧波源的廣泛性和復雜性,主動治理方法受到設備結構、效率、成本、可靠性等因素影響,只能解決部分問題,受端治理方法和被動治理方法仍是目前治理電力諧波問題的主要方法。例如通過串聯失諧電抗器抑制無功補償電容器導致的諧波共振放大,通過在系統中安裝無源電力濾波器和有源電力濾波器進行濾波等。

3.1 諧波共振抑制與串聯電抗器的應用

(1)無功補償電容器引起的諧波共振與放大

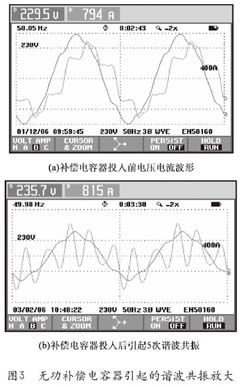

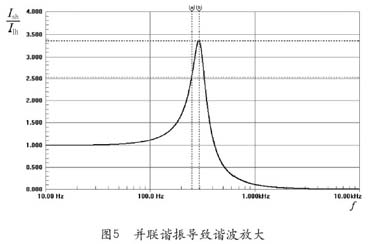

當系統中含有諧波時,無功補償電容器會與系統阻抗發生并聯諧振,導致諧波放大。圖3為補償電容器引起5次諧波共振的實例。
