摘要：介紹了西安秦申公司超超臨界機組主蒸汽疏水閥門，閥門整體結構上采用了流開型。能自動找正的浮動閥芯采用非平衡式結構，節流罩進行限流耗能降壓，有效防止密封面受到?jīng)_蝕。閥門泄漏等級高，關閉嚴密，使用壽命長。可更換式活閥座的采用，使得現場維護檢修時不需要切割焊接閥門管道，只需解體更換閥內件即可，省時、方便、低成本。

(來源：火電廠技術聯盟 作者：張湘南)

眾所周知，超臨界、超超臨界機組已經成為我國現今發電廠的主力機組。“十五”期間國家“863”計劃《超超臨界火力發電技術》一文規定了蒸汽壓力≥25MPa，主蒸汽溫度≥593℃，可以界定為超超臨界火力發電機組。因此，超超臨界機組上使用的主蒸汽疏水閥門參數一般為：閥前壓力31MPa，閥后連接疏水?dāng)U容器，溫度610℃，公稱壓力4500Lb，閥體材質為F92。

這類閥門的現場使用工況惡劣，不僅溫度高，壓力高，而且閥門前后壓差大，容易造成空化汽蝕。

近年來，我們經常接到客戶對此類閥門的咨詢電話，客戶對閥門的品質要求也越來越高，在保證閥門關閉嚴密的前提下，用戶更加希望閥門能夠保證較長的使用壽命，而且盡可能做到閥座現場可更換，縮短檢修時間，保護電廠主蒸氣金屬管道不被反復切割。

鑒于對以上種種因素的綜合考慮，結合國外諸多閥門的成功經驗，我們提出了套筒式主蒸汽疏水閥門的概念。

圖一主蒸汽疏水閥門結構示意圖

(1)閥門的閥座采用可拆卸式結構，整套閥內件拆裝維護非常方便。

(2)閥門采用套筒式抗汽蝕節流結構。

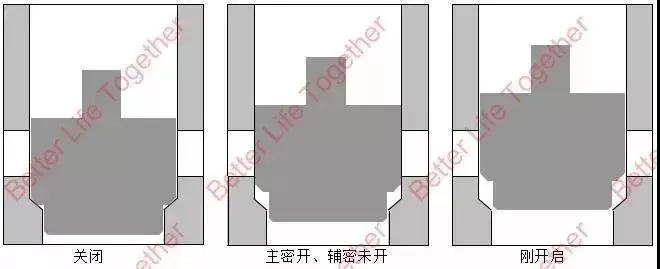

(3)組合密封：避免小開度沖刷，使閥門在小開度時幾乎沒有流體通過，有效保護密封面，使用壽命長。

(4)閥門采用流開型，填料始終處于低壓區，避免產生高壓外漏的可能性。

(5)閥座下方加有防卡澀節流罩，防止介質內部的雜質損傷密封面。

(6)閥芯采用浮動閥芯自動找正，密封嚴密。

(7)閥芯采用了非平衡式結構，泄漏等級高于ANSIB16.104-1998Ⅴ級。

(8)上閥蓋與閥體之間采用金屬自密封結構，密封可靠。

(9)閥桿尺寸合適，填料摩擦力小，對執行機構推力要求小。

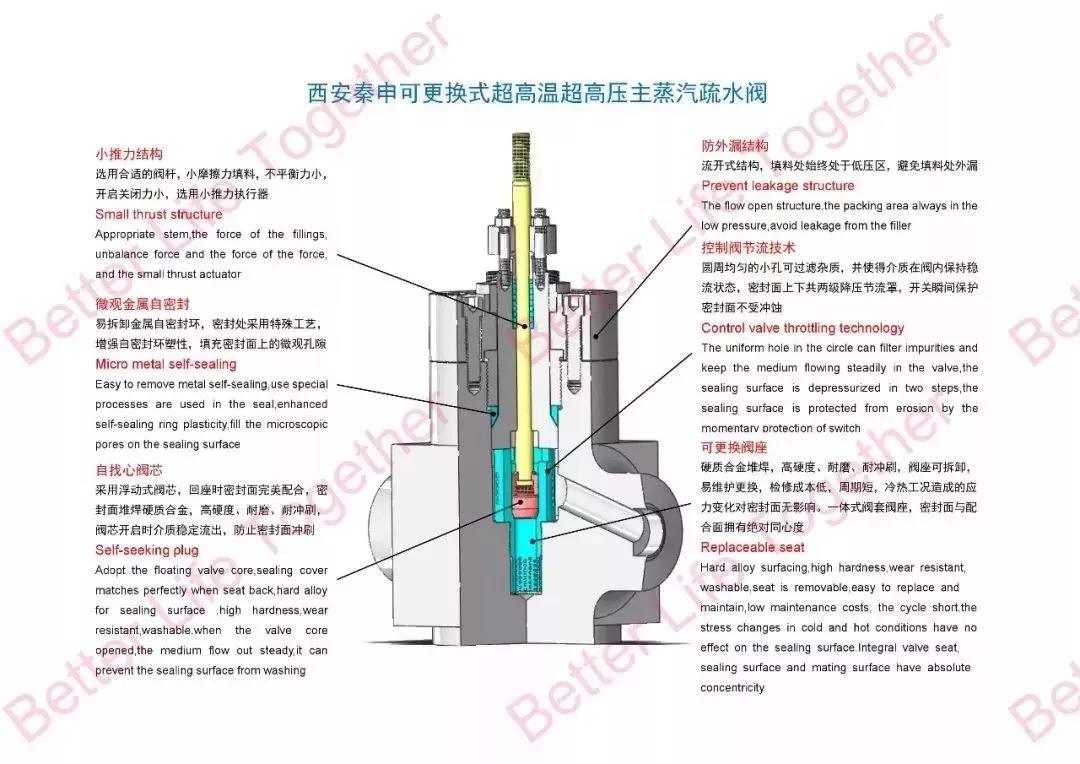

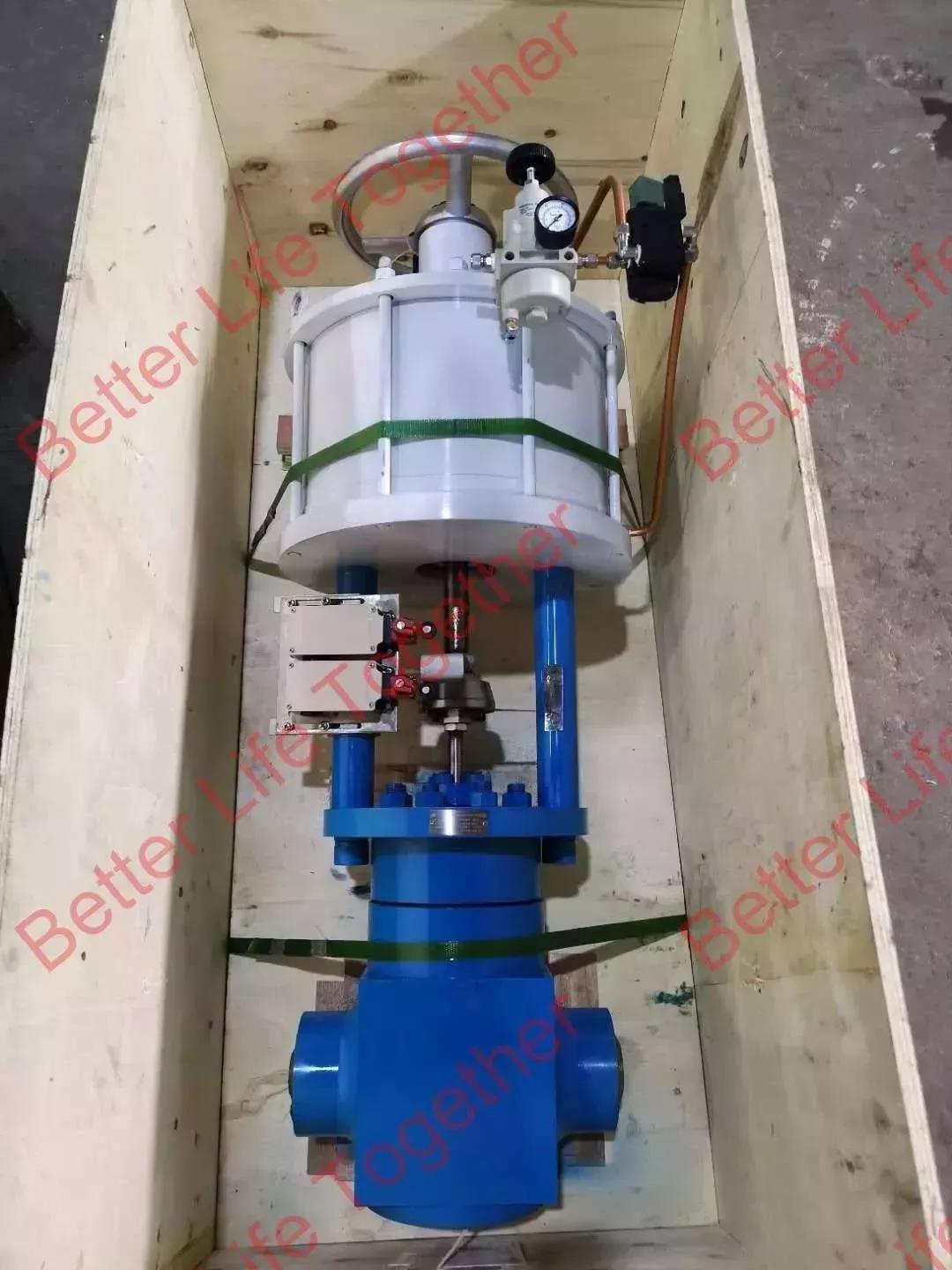

圖2閥內組件和閥門實物圖

我們首次研發的產品共5臺，于2014年應用于江西某電廠660MW超超臨界主蒸

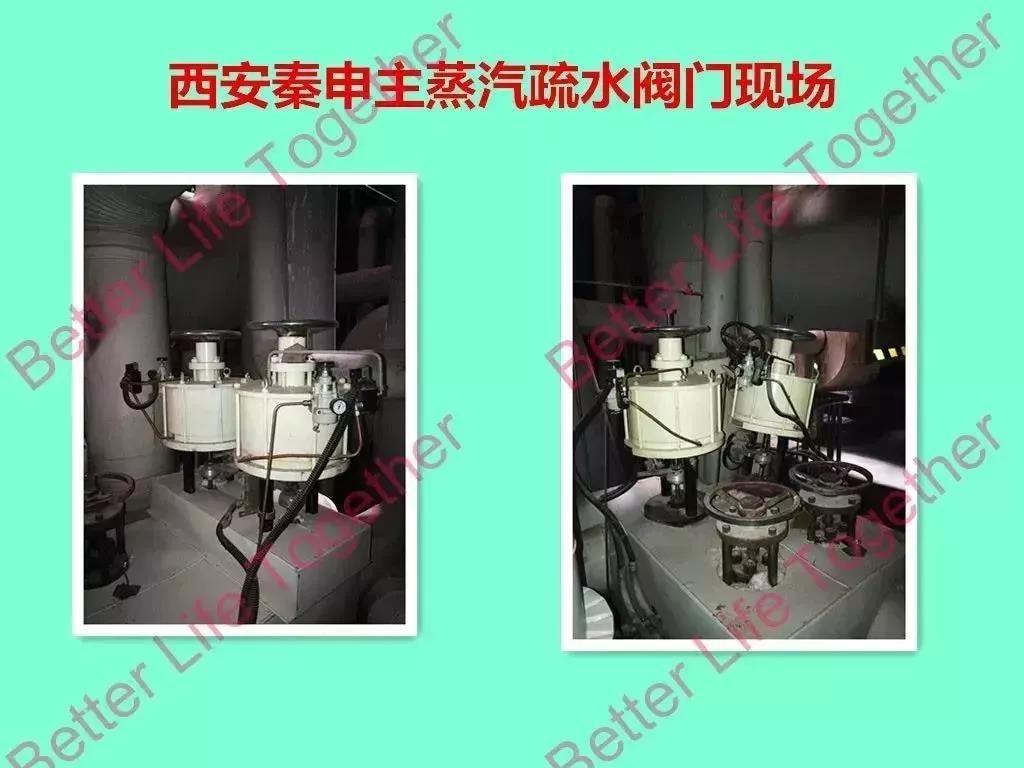

汽管道，歷經4年、數十次啟停機，至今運行平穩，閥體溫度為常溫(詳見附圖2-1、2-2、2-3)。該廠近日又續訂若干臺同等參數產品，山東某電廠已陸續使用此種閥門十幾臺，還有湖南、河北、上海等地的訂單......!

閥門參數為：

閥前壓力：26.25MPa

閥后壓力：0.0055MPa

溫度：610℃

公稱通徑：DN40

公稱壓力：4500Lb

閥體材質：F92
