3.4、風扇防鹽霧能力測試

針對防鹽霧能力測試，按照IEC60068-2-52《鹽水噴霧循環試驗》標準將風扇樣品放入鹽霧箱內，在15℃～35℃溫度下，用質量百分比濃度為5%的氯化鈉溶液連續噴霧24小時，然后存儲12小時為一次循環，總共測試3個循環。測試結束后，同樣對風扇核心電氣指標進行檢測，誤差在范圍內，拆分后風扇軸承、線圈、PCB板等關鍵區域無生銹痕跡。

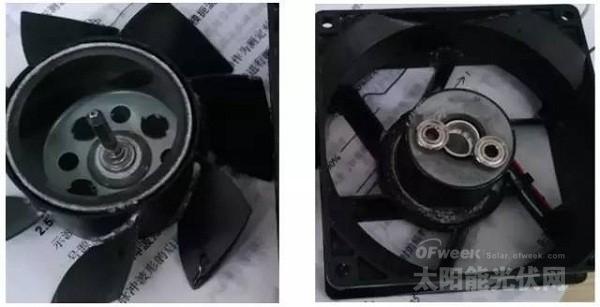

圖4 防鹽霧能力測試結果

4、此風扇非彼風扇之壽命篇

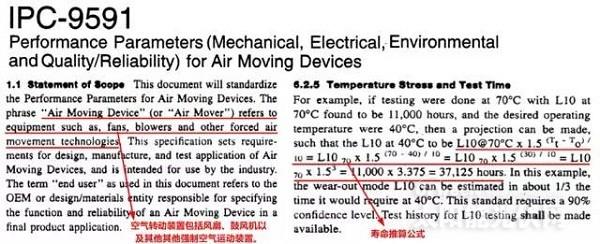

風扇壽命主要由軸承內潤滑油的含量、種類以及使用環境決定。風扇壽命可通過不同的技術方法測試得到。IPC-9591《空氣轉動裝置的性能參數(機械，電氣，環境和質量/可靠性)》標準中聲明了空氣轉動裝置包括風扇、鼓風機以及其他強制空氣運動裝置，并詳細給出了空氣轉動裝置的壽命測試方法：即通過在高溫下加速試驗得到的實測壽命，利用轉換公式推算出正常工作溫度范圍下的使用壽命。

IPC-9591標準中的推算公式為，其中為加速測試時的環境溫度，為在溫度下的實測壽命，為需折算到環境溫度，為推算出的溫度時的使用壽命。筆者通過咨詢國際幾大主流風扇廠家，如NMB、EBM和SANYO，大都采用IPC-9591的標準來給出各自風扇產品的壽命曲線。圖5所示為某國際主流風扇廠家利用IPC-9591標準的推算方法給出的壽命曲線及數據。

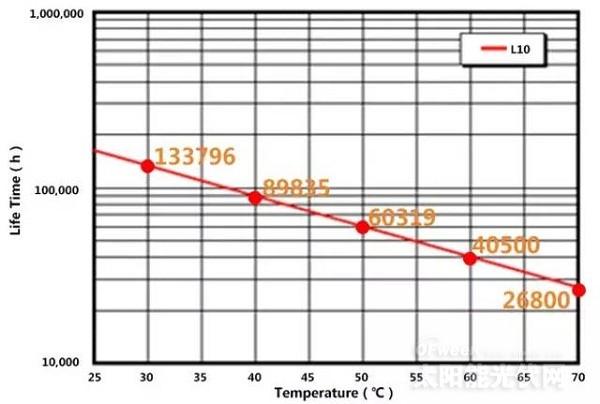

圖5 某國際主流風扇的壽命曲線

以組串式逆變器最惡劣環境溫度50℃考慮，風扇正常運行時間可達60319小時。一般逆變器廠家會采用智能強制風冷控制，只有在逆變器模塊溫度達到70℃以上時風扇才會滿轉。在正常一天內，風扇滿轉時間大約為6小時，陰雨天情況下運行時間會縮短，以此為計算條件可得風扇使用壽命約為60319/6/365=27.5年。

通常情況下不需要對風扇進行維護，即便出現最壞的情況需要更換風扇時，也可快速的對風扇進行更換。以某知名廠家的組串式逆變器為例，風扇位于機箱外側，采用可拆卸的固定方式，更換一只風扇所需時間平均在1分鐘左右，并且更換風扇逆變器無需停機。

圖6 某知名廠家的組串式逆變器風扇更換流程

5、結論

高防護戶外風扇由于采用了整個線圈及PCB板完全灌封的防護工藝，從設計上完全可以達到IP65以上防護等級。通過對主流的高防護戶外風扇進行實驗測試，結果表明高防護戶外風扇完全符合IP65防護等級要求，能夠滿足在風沙大、腐蝕性強、風吹日曬雨淋等惡劣環境中長期可靠運行的要求。高防護風扇的防護等級及壽命設計完全匹配組串式逆變器整機防護及壽命設計要求。
