這么冷的天，每一次邁出家門都需要勇氣。

是啊是啊!真佩服冬天還堅持運動的人。

你這說的不就是冬奧會運動員嘛!話說，你知道咱們中國能建還參與2022年冬奧會的項目建設呢!

你說的是張北可再生能源柔性直流電網試驗示范工程吧!

建設張北柔性直流工程

能夠將更環保、更穩定的柔性直流電

通過延慶送入北京

預計每年輸送清潔電力100億千瓦時

并且直接服務北京冬奧會

支撐冬奧場館100%清潔能源供電

中國能建規劃設計集團

東北院、中南院、西南院、華北院

江蘇院、浙江院、安徽院、湖南院

八家單位參與設計

北方建投天津電建參與建設

電規總院洛斯達公司

負責工程航拍數字技術服務

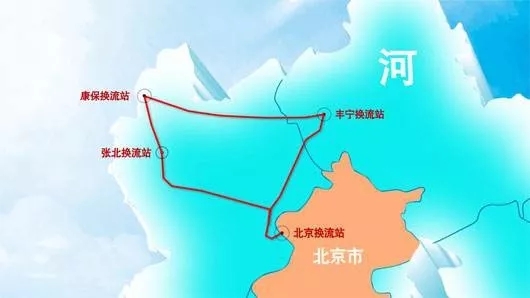

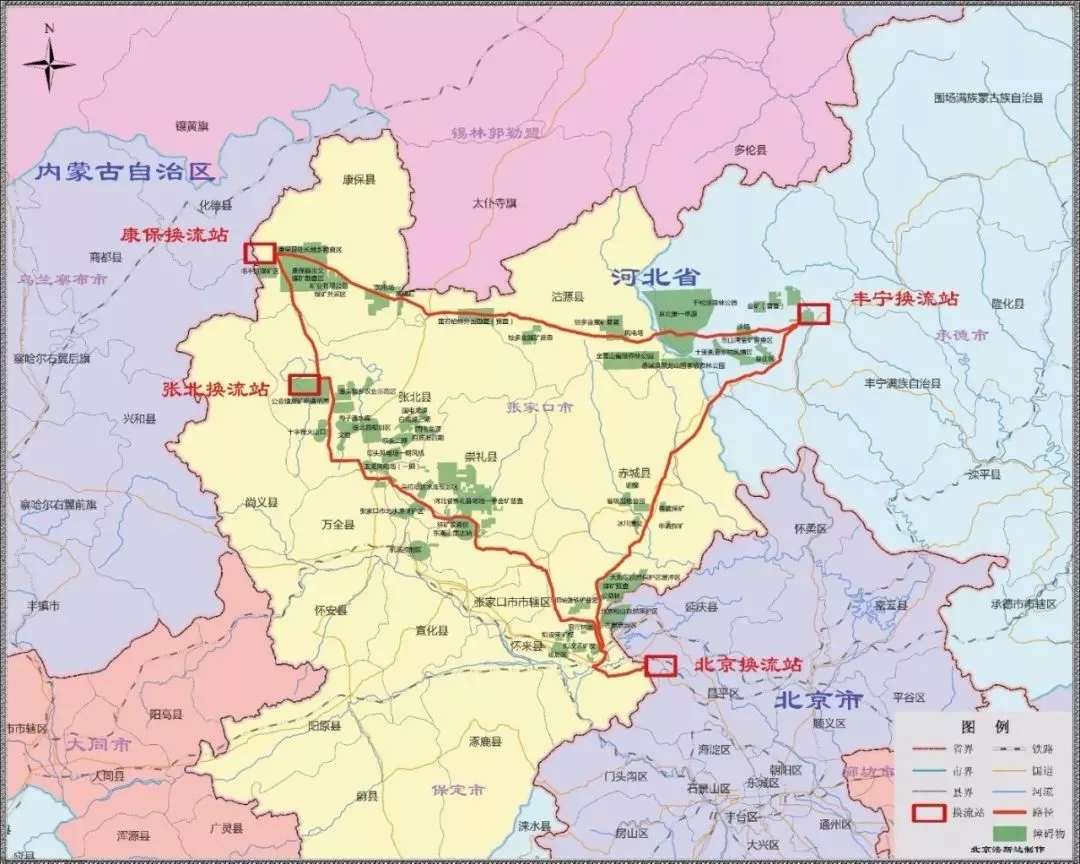

張北柔性直流電網試驗示范工程

計劃建設666公里

±500千伏直流輸電線路

以及張北、康保、北京、豐寧

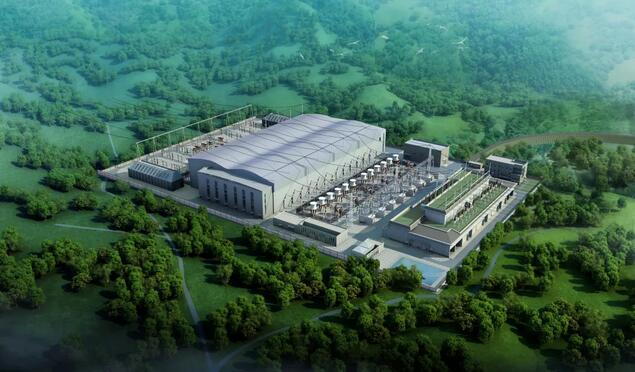

四個換流站

總換流容量900萬千瓦

線路途徑河北、北京

它是

★世界首個匯集和輸送大規模風電、光伏、儲能和抽蓄等多種形態能源并具有網絡特性的直流電網示范工程。

★世界首個應用柔性直流技術進行陸地可再生能源大規模并網的試驗示范工程。

★工程核心技術和關鍵設備均為國際首創，將創造12項世界第一。

建設張北柔性直流工程

對于推動能源轉型與綠色發展

服務北京低碳綠色冬奧會

引領科技創新

推動裝備制造業轉型升級等

具有顯著的綜合效益和戰略意義

我們開展的工作

華北院承擔了線路部分包9的設計任務，線路起于懷來縣站家營，止于北京換流站。華北院所承擔的是該工程中地形最復雜、設計難度最高的標段。

鐵塔結構包含單回路和雙回路

輸電型式包含直流輸電和交流輸電

地形包含無人登及的山區和跨越官廳水庫

自2017年年初開始，華北院著手初步設計工作，設計人員在可研基礎上對路徑協議進行復核。

積雪路段，徒步前行

山路陡峭，手腳并用

叢林密布，披荊斬棘

我們怎么干

天津電建承擔

北京段換流站工程第一標段施工

自2018年3月項目正式開工以來

克服種種困難，調動各方資源

為北京柔直項目正式開工

開好局，起好步

分解目標，細化建設任務

針對土建“交安”目標，細化工程建設任務，編制網絡計劃，根據工程投入運行的節點，堅持日協調、周平衡、月攻堅，倒排工期促進度。

齊抓共管，確保施工安全

建立安全管理體系，成立安委會，明確人員安全管理職責，把施工單位負責人、安全員納入安全管理網絡。

樣板引路，確保工程創優

成立創優工作組，編制創優實施規劃，編寫工程資料、數碼影像資料的策劃，打造若干土建工程亮點。

漲知識

什么是柔性直流輸電?

柔性直流輸電指的是

基于電壓源換流器的高壓直流輸電

是當今電網科技領域的前沿技術

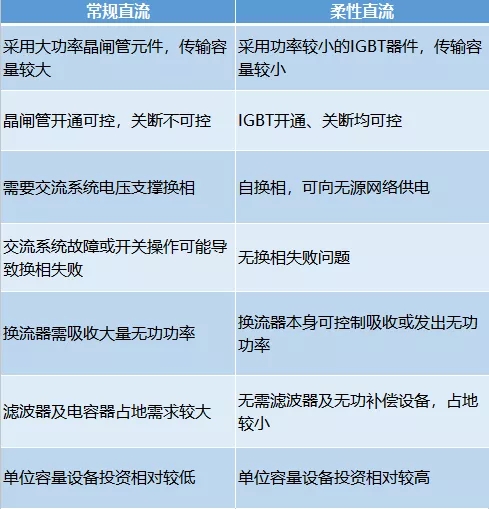

相對常規直流輸電

柔性直流輸電可向無源網絡供電

無需濾波器及無功補償設備

換流站占地較小易于構成多端直流輸電系統

非常適合向海島及無源網絡供電

大型城市供電、電網互聯、電力交易

海上風電場并網、多端直流輸電網絡

等應用領域

柔性直流輸電的“柔”

主要體現在輸電系統的可控性上

該系統可快速跟蹤

交直流電網各類參數的變化

并根據指定的控制策略

迅速作出相應的調整

這種調整迅速、平滑

對系統的影響較小

↑ 柔性直流輸電系統原理圖

//////////

除了張北柔性直流工程

中國能建還參與了

張北國家風光儲輸示范工程和

京張奧運迎賓廊道光伏發電項目

助力綠色冬奧

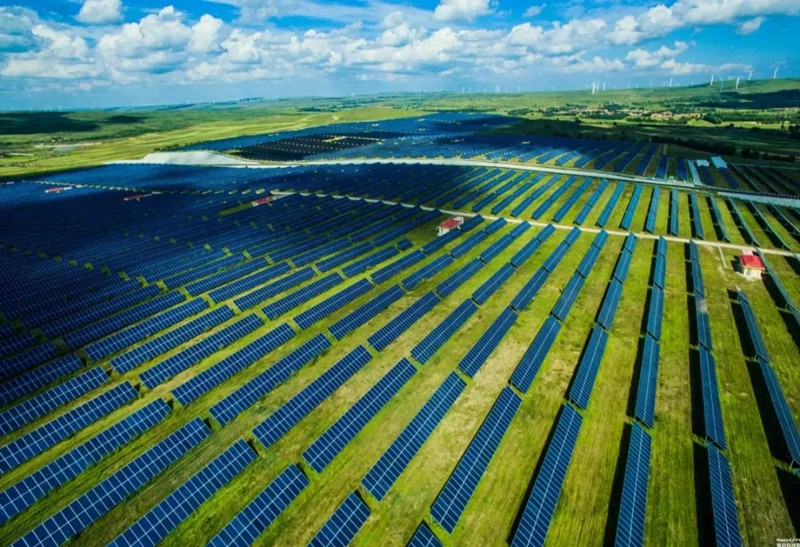

國家風光儲輸示范工程

由華北院設計、天津電建參建的“國家風光儲輸示范工程”，是世界上首例集風力發電、光伏發電、儲能系統、智能輸電四位于一體，綜合開發利用新能源的一項國家級示范工程，將為冬奧會提供綠色電力，實現“零碳奧運”。該工程還榮獲被譽為國際工程咨詢領域“諾貝爾獎”的菲迪克優秀工程獎。

京張冬奧迎賓廊道光伏發電項目

華北院設計的京張奧運迎賓廊道光伏發電項目，采用了自主研發的山地光伏布置軟件進行光伏組件的布置，總裝機容量為500兆瓦，將冬奧會與城市生態環境改善、經濟社會發展緊密結合起來。
