【解析】影響光伏占地面積的因素

2018-03-21 10:34:46 大云網  點擊量: 評論 (0)
本文通過分析,主要得到3個主要結論:1)光伏陣列的占地基本與組件面積成正比,可以用組件面積×系數對光伏陣列占地面積進行計算。2)在...

本文通過分析,主要得到3個主要結論:

1)光伏陣列的占地基本與組件面積成正比,可以用“組件面積×系數”對光伏陣列占地面積進行計算。

2)在高緯度地區,高效組件優勢明顯;以北京(40°)為例,290W的比265W的陣列區占地少約28%。

3)平坦地勢時,光伏陣列的占地面積主要取決于三個因素:組件面積、方陣傾角、緯度,組件安裝方向(橫向or豎向)對占地不影響。

一、光伏電站的占地面積

一個普通的地面光伏電站,面積大概由部分組成,如下表所示。

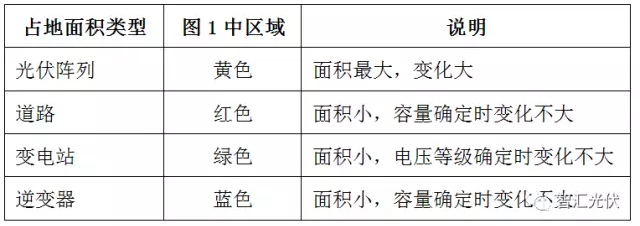

表1:光伏項目的占地面積分類

由表1可知,光伏場區的占地面積,主要受光伏陣列占地面積的影響;其他3項所占比例較少,且規模一定時變化較小。

尤其是在分布式光伏項目中,項目占地面積基本為“光伏陣列占地面積”。因此,下文對“光伏陣列占地面積”進行分析。

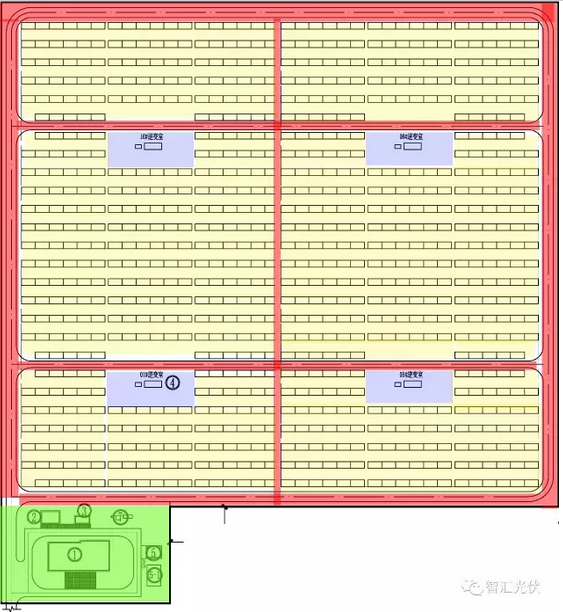

圖1:光伏電站占地面積示意圖

二、影響光伏陣列占地面積的因素

在電站設計中,前后兩排要留有一定的間距以防遮擋造成發電量損失,如圖2所示。

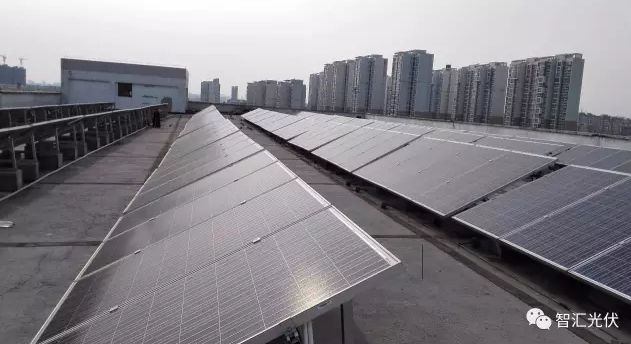

圖2:光伏方陣前后要保持一定間距

假設某項目中,光伏方陣的長為S,寬為L,如圖3所示。

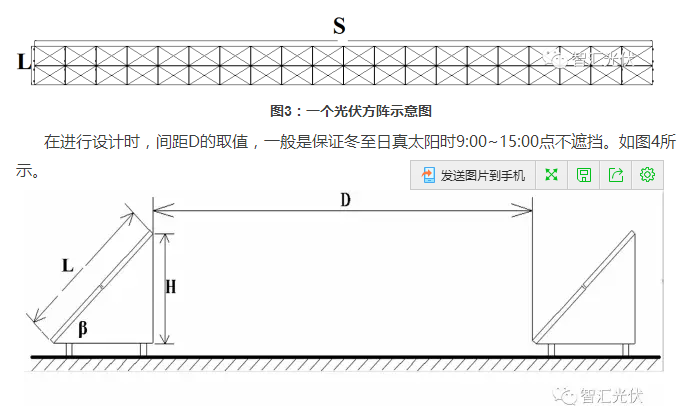

圖3:一個光伏方陣示意圖

在進行設計時,間距D的取值,一般是保證冬至日真太陽時9:00~15:00點不遮擋。如圖4所示。

圖4:光伏方陣前后間距示意圖

如果光伏方陣安裝傾角為β,則一個光伏方陣的占地面積計算如下。

1影子倍率影子倍率,即為保證不遮擋,前后排間距與方陣高度的比值。

其中,

γ、α分別為冬至日真太陽時9時(或15時)的太陽方位角、高度角,

當指定時間(冬至日真太陽時9時或15時),γ、α僅受項目所在地緯度影響,即“影子倍率τ僅受緯度影響”。

冬至日真太陽時9時(或15時),不同緯度下,τ的數值如表1和圖4所示。

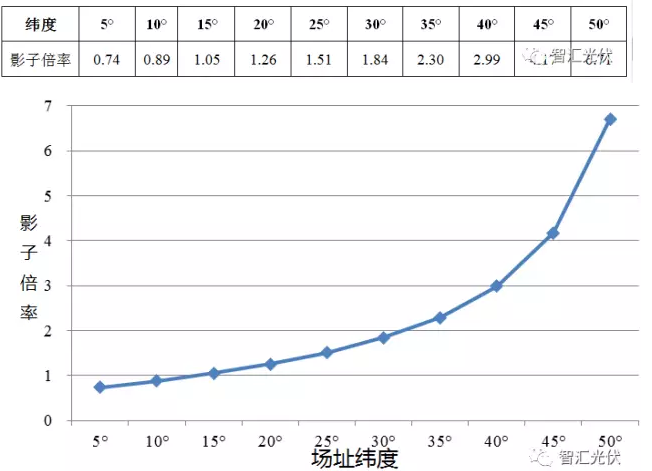

表2:不同緯度時的影子倍率

圖5:影子倍率隨緯度的變化曲線

從上圖可以看出:

當緯度在5°~50°之間變化時,影子倍率從0.74~6.71快速增加。緯度越大,增加速率越快。

2占地面積

光伏陣列場區占地面積 = 光伏陣列占地面積 + 道路面積

若不考慮道路面積,則

光伏陣列占地面積 = 陣列數量 × 單陣列占地面積

可以看出:

1)單個陣列的占地面積

主要取決于三個因素:組件面積、方陣傾角、影子倍率(緯度)。

2)組件安裝方向?qū)φ嫉夭挥绊?/p>

當采用相同組件,在同一地點建設項目時,無論組件采用橫向布置,還是豎向布置,光伏陣列的占地面積均相同。

3)組件面積(光電轉換效率)的影響

光伏陣列的占地面積,與組件面積成正比,與組件的光電轉換效率成反比。

當其他條件相同時,275W、290W組件與265W組件的占地面積比為:

265/275=0.964

265/290=0.914

即與使用265W的組件相比,光伏陣列占地面積分別為其0.964倍、0.914倍。

4)陣列傾角和影子倍率(緯度)的影響

實際中作中,光伏陣列傾角一般取當?shù)鼐暥龋虮染暥鹊?~5°。

在不同緯度下(τ值不同),光伏方陣取不同傾角時對k值進行計算,結果如下表。

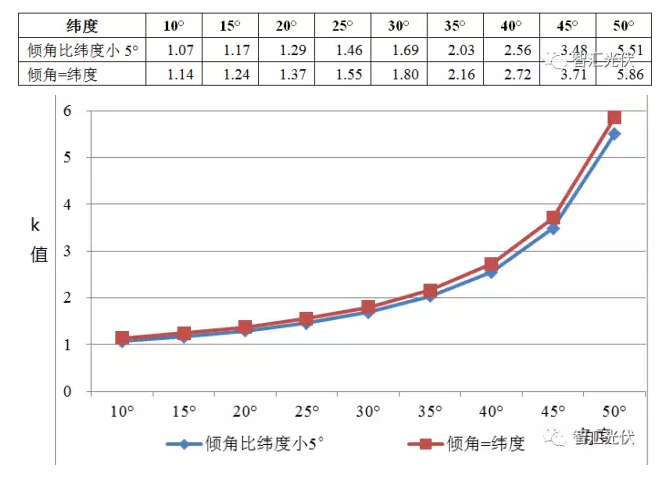

表3:不同緯度時,方陣傾角不同時的k值

圖6:k值隨緯度的變化曲線

從表2中可以發現,使用相同光伏組件時:

a)當緯度由10°~50°變化,光伏陣列的面積是組件面積的1.14倍~5.86倍;可以利用該比例對光伏方陣占地進行速算。

例如,

在緯度為35°的地方,當安裝傾角為30°時,660塊60片的光伏方陣占地面積為:

2.03×660×(1.652×1)=2214平方米

b)項目場址緯度分別為35°、20°時,占地面積相差1.6倍;

c)傾角略微降低5°,占地面積可以減少5.7%~6.2%。而降低5°,對項目的發電量影響在3%以內,如下圖所示。

圖7:不同地點,最佳傾角附近降低5度,傾斜面上的輻射量與最大值時的差值

由于目前光伏電價下降,而屋頂租金、土地使用成本增加,因此,在此情況下,可以在實際工程中,適當降低方陣傾角,來減少占地面積。

5)高效組件在高緯度地區優勢明顯

以265W組件和290W組件在北京(緯度為40°)的項目進行對比。

即,緯度為40°的地方(如北京),安裝相同規模時的光伏陣列占地,使用高效的290W組件會比265W的減少28%。

三、小結

通過上述分析可以看出:

1)光伏陣列的占地基本與組件面積成正比,可以用“組件面積×系數”對光伏陣列占地面積進行計算。

2)平坦地勢時,光伏陣列的占地面積主要取決于三個因素:組件面積、方陣傾角、緯度,組件安裝方向(橫向or豎向)對占地不影響。

2)在高緯度地區,高效組件優勢明顯;以北京(40°)為例,290W的比265W的陣列區占地少約28%。
