設計采用冗余信號路徑概念，包括冗余參考、ADC和XTAL，以及內部振蕩器和電壓監控單元與處理器間郵箱系統，允許從監控系統中完全消除其他外部監控元件(圖3)。圖形LCD提供所有相關狀態信息，一目了然，只需按一下按鈕便可以執行整個系統的完整校準周期。該單元配備經過廣泛驗證的軟件包，并持有德國TüV-SüD在2016年3月頒發的VDE-AR-N4105合格認證。ADI公司的VDE-AR-N-4105技術演示裝置如圖4所示，該裝置采用構成交流主電源路徑的兩個串聯型電源繼電器，以及在單相系統中冗余監控交流電源電壓、光伏逆變器輸出和繼電器間電壓的四個獨立高精度隔離電壓測量通道。

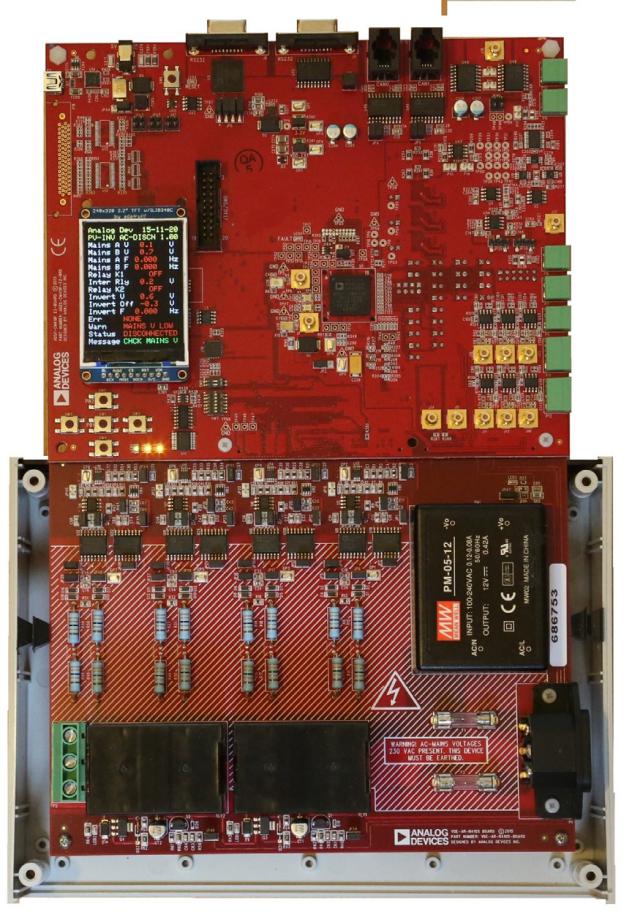

圖4ADI公司的VDE-AR-N-4105技術演示裝置

太陽能產業前景光明，但不斷進步還不夠。在全平臺級別智能整合各種技術將確保功率轉換器設計的效率和安全。每個器件必須以能源市場的安全、效率和成本要求為考量，進行專門設計。提供完整穩健的平臺—不只是器件—將允許未來功率轉換器產品的制造商創造出清潔、安全且經濟實惠的系統。

6安全認證

由于成本縮減工作很容易削弱所需的系統安全水平，因此ADI公司就如何將監控元件作為第二個處理器集成到主處理器的相同硅片上，與科隆的德國雇主責任保險協會BGETEM和施特勞賓的TüV-SüED合作，共同解決潛在安全問題。另一個考慮因素是此類雙核處理器必須滿足的最低要求，以便符合有關光伏逆變器上交流電安全斷開連接的監管標準。

因此，ADI公司的全新ADSP-CM41x處理器系列現在持有德國TüV-SüD在2016年3月頒發的VDE-AR-N4105合規認證(文件D8160395142002)。該系列配備一組專門針對可再生能源轉換系統功率轉換要求的特性，包括所有必要的安全元件，以組成完全符合安全性的交流斷路器。

此外，為了支持安全性，ADI公司功率轉換平臺以其iCoupler?數字隔離器技術為基礎，集成了柵極驅動器和電流傳感器。ADI公司的數字隔離器利用低應力厚膜聚酰亞胺絕緣層實現數千伏的隔離，可以將其與標準硅IC集成，形成單通道、多通道和雙向配置。
