電流互感器是光伏系統中不可或缺的組件，在進線柜、出線柜及計量柜中均起著重要的作用，今天我們來了解一下如何預防電流互感器發生故障的措施以及根據系統特點選擇電流互感器的配置。

一、電流互感器燒毀的預防措施

防止和減少用戶電流互感器再次燒毀，無論對用戶和供電公司都很有必要。

1、電流互感器燒毀原因

(1)電流互感器二次開路，產生高電壓，使電流互感器燒壞。

(2)電流互感器使用年限過長絕緣老化，當產生過電壓時，有可能在局部發生擊穿或放電，使電流互感器發熱燒壞。

(3)電流互感器一次連接鋁排接觸面氧化過重，接觸電阻過大，發熱使電流互感器燒壞。

(4)用戶超負荷運行時間長，使電流互感器發熱燒壞。

2、專用變壓器用戶斷路器及接線存在問題

(1)一般10kV真空斷路器和SF6斷路器都具備有過流和過負荷保護，出現相間短路及過負荷時斷路器能正確跳閘，過電壓則靠裝設的氧化鋅避雷器切除。

(2)用戶側發生單相接地時，因斷路器不跳閘，為尋找接地點需逐一拉合同一公用線上的下線分支，還會造成停用公用線，增大停電范圍。

(3)用戶側避雷器絕緣老化，不能有效防止過電壓。

3、采取對策

(1)裝設看門狗斷路器，避免分支故障波及整條饋線停電，尤其是能保證用電側單相接地時分支斷路器能可靠跳閘。

(2)加強用戶高壓計量電流互感器及避雷器高壓絕緣試驗(規程規定不超過4年)，及早發現計量電流互感器和避雷器絕緣老化程度，及時更換，避免出現計量電流互感器燒壞造成停電。

(3)定期清掃用戶一次設備，減少污閃，避免絕緣降低。

二、電流互感器選用參數選擇配置要求

1、選用電流互感器的一次參數選擇原則

電流互感器的額定一次電流由被測回路的實際負荷來決定，電流互感器額定一次電流不應小于回路的額定一次電流，一般情況下按負荷電流乘以1.2～1.25的系數來確定互感器的額定電流。

另外電流互感器額定連續熱電流、額定短時熱電流和額定動穩定電流應能滿足所在一次回路最大負荷電流和短路電流的要求，并應考慮系統的發展情況。

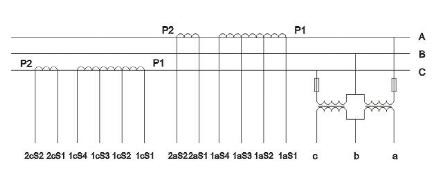

2、選用電流互感器的二次參數選擇原則

互感器的額定二次負荷是決定互感器準確級、外形尺寸、成本的關鍵參數，應該根據工程的實際情況來合理選擇。

電流互感器額定二次電流一般采用1A，如有利于互感器制作或擴建工程，以及某些情況下為降低電流互感器二次開路電壓，額定二次電流也可采用5A。

額定輸出值選擇應符合下列原則：

(1)測量級、P級和PR級額定輸出值以伏安表示。

額定二次電流1A時，額定輸出標準值宜采用0.5V·A、1V·A、1.5V·A、2.5V·A、5V·A、7.5V·A、10V·A、15V·A。

額定二次電流5A時，額定輸出標準值宜采用2.5V·A、5V·A、10V·A、15V·A、20V·A、25V·A、30V·A、40V·A、50V·A;

(2)TPX級、TPY級、TPZ級電流互感器額定電阻性負荷值以Ω表示。

額定電阻性負荷標準值宜采用0.5Ω、1Ω6、2Ω、5Ω、7.5Ω、10Ω;

電流互感器額定輸出值應根據互感器額定二次電流值和實際負荷需要選擇。

為滿足暫態特性的要求，也可采用更大的額定輸出值。

3、選用電流互感器的其他配置要求

電流互感器類型、二次繞組數量和準確級應滿足繼電保護、自動裝置和測量儀表的要求。保護用電流互感器配置應避免出現主保護的死區。

互感器二次繞組分配應避免當一套保護停用時，出現被保護區內故障的保護動作死區。

從實際使用中，一次參數選擇和二次參數選擇是考慮最多的事項，當然其他因素也必須根據實際情況來選擇相應的電流互感器。
