三相四線智能電表的電源解決方案

2018-04-11 16:10:26 大云網　點擊量：評論 (0)

目前，三相四線數字化電能表是新一代智能型電能計量產品，主要應用于能源管理系統、數字化變電站、配電網自動化、工業自動化等場合，是電力...

目前，三相四線數字化電能表是新一代智能型電能計量產品，主要應用于能源管理系統、數字化變電站、配電網自動化、工業自動化等場合，是電力負載管理系統的配套終端產品，由電力控制中心調配，實現電網的合理配置和監測，為電力營銷自動化提供終端數據。在智能電表、電力轉換開關、消防監控等系統中，很多都采用三相四線接線方式。

1、引言

傳統的三相四線制智能電表，為解決高壓輸入及四線制的供電要求，采用3PCS工頻變壓器進行電壓變換，再通過整流及濾波電路實現直流電壓的輸出,這種方案的優勢是成本低，缺點是體積大。同時不同國家、不同區域，三相四線智能電表的工作電壓存在很大的區別。目前一些國家(如中國、俄羅斯)實際供電電壓達到380VAC、而有的國家(如美國)則達到了480VAC。如果把如此高的供電電壓通過線-線直接接入85-264VAC輸入的AC/DC電源中，則電源將出現過壓損壞等情況。因此，85-264VAC輸入的常規電源已經不能滿足此應用需求。為滿足全球單相或三相輸入電壓(100VAC~480VAC)和智能電表小體積的要求，金升陽推出了90-528VAC輸入的小體積高性價比開關電源LS03-16BXXSS系列。

2、三相智能電表電源方案

金升陽微功率三相四線制電力專用電源LS03-16BxxSS或LD03-16BxxSS系列能夠解決工頻變壓器的體積大、設計復雜、輸入電壓高等問題。下面為三相智能電表的電源解決方案。

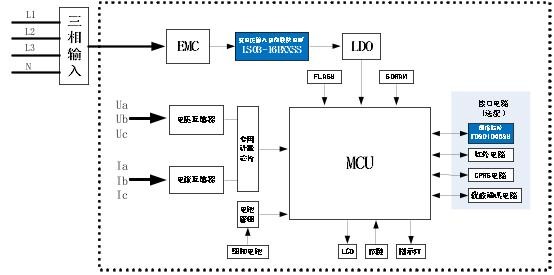

圖一三相四線制智能電表方案框圖

圖(一)為三相四線智能電表功能框圖。，主要由EMC防護、電源模塊、網絡模塊、人機交互模塊、高速數據處理器、實時時鐘、數據接口及采集模塊等組成。該方案推薦選用金升陽LS03-16BxxSS(或LD03-16BxxSS)系列開關電源。此電源輸入電壓為90-528VAC，可從前端三相輸入中的任何相電壓或線電壓中直接取電，而不因過壓導致模塊損壞。經過LS03-16BxxSS轉換為隔離的DC電源，再經過LDO的轉換給系統的其他功能模塊供電。考慮到智能電表需向外部接口提供信息和進行數據交換，為使信號傳輸穩定可靠，建議選擇帶集成隔離電源的通信模塊，如金升陽TDX01D485系列485通信模塊，能有效抑制電磁干擾和消除地環路影響。

3、LS03-16BxxSS系列模塊電源簡介

LS03-16BxxSS 系列是金升陽為客戶提供的小體積開關模塊電源。該系列電源具有全球輸入電壓范圍、交直流兩用、低功耗、高效率、高可靠性、安全隔離等優點。同時，該系列電源也滿足國際UL60950/EN60950 標準。能夠廣泛適用于工控和電力儀器儀表等對體積要求苛刻、輸入電壓要求寬、需要滿足UL/CE 認證并對EMC 要求不高的場合。

產品特點：

● 超寬輸入電壓：90~ 528VAC

● 交直流兩用(同一端子輸入電壓)

● 4000VAC 高隔離電壓

● 小體積、高功率密度

● 輸出短路、過流保護功能

● 工業級工作溫度范圍：-40℃～+85℃

● 符合UL60950/EN60950 認證標準

4、LD03-16Bxx系列模塊電源簡介

針對寬電壓輸入微功率三相四線制電源，為滿足不同環境應用需求，金升陽不僅提供小體積、高功率密度、經濟型的SIP封裝，而且還提供內置EMC防護濾波電路的DIP封裝LD03-16Bxx，此產品在環境不是很惡劣的情況下，無需增加任何EMC器件即可滿足IEC 61000-6-3、IEC 61000-6-1標準要求，為客戶系統設計提供便利。
