一、光伏組件的輸出功率

我們都知道，光伏組件的輸出功率和接受的輻照有很大關系。光伏組件的輸出功率通常按照峰值功率來表述，即：峰瓦Wp。

按照峰瓦的定義可知，一個260Wp組件在STC(標準測試條件：25度，1000W/m2)下，組件的輸出功率為260W。

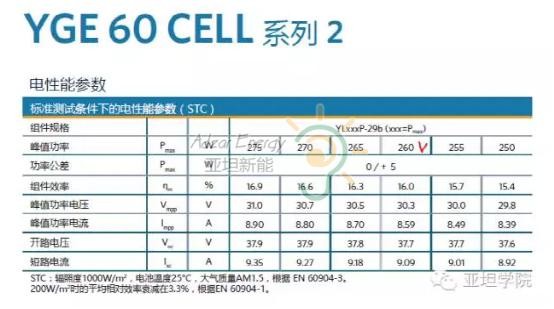

亞坦新能翻閱yinglisolar的組件技術參數表，可以看到，

YL260P-29b峰值功率時，

組件效率為16.0%，

組件電壓為30.3V，

電流為8.59A。

二、光伏逆變器的輸入功率

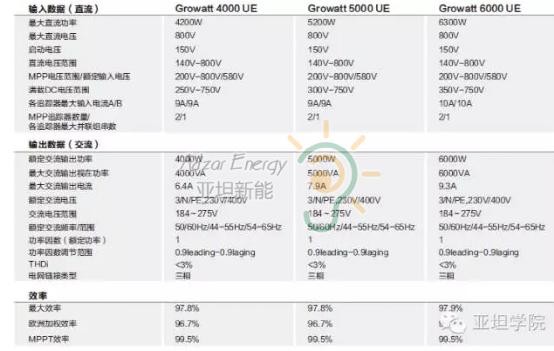

亞坦新能查看growatt的逆變器技術參數

例如6000UE機型，亞坦新能關注三個主要技術參數

最大直流功率6300W

直流輸入范圍140-800V

最大輸入電流10A/10A。

三、設計舉例，直流輸入6.24kWp

假設該系統有24塊YL260-29lb組件，我們采用2*12的組串方案接入。

此時，該組串的開路電壓參數為37.7V*12=452.4V;該組串的短路電流參數為9.09A*1=9.09A符合逆變器輸入范圍。組件和逆變器比例為1.04:1因此設計合理么?我們針對該系統進行實際模擬，看看是否真正合理。

假設安裝地區：上海

我們根據全年的時間點來進行實景模擬。
