本文闡述了太陽能光伏發電逆變器的三種主電路形式，結合光伏發電逆變器主電路結構特點，論述了用于太陽能光伏發電系統逆變器的功率半導體器件特性。

1.光伏發電逆變器主電路

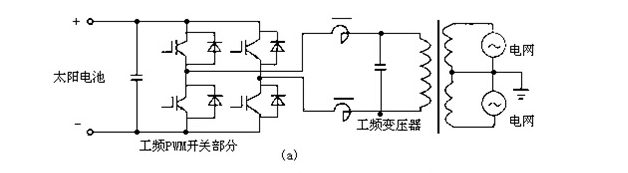

太陽能電池一般是電壓源，因此逆變器的主電路采用電壓型，太陽能光伏發電系統用逆變器的三種主電路形式如圖1所示。圖1(a)是采用工頻變壓器主電路形式，采用工頻變壓器使輸入與輸出隔離，主電路和控制電路簡單。為了追求效率，減少空載損耗，工頻變壓器的工作磁通密度選得比較低，因此重量大，約占逆變器的總重量的50%左右，逆變器外形尺寸大，是最早的一種逆變器主要形式。

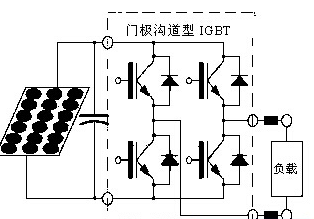

圖1：逆變器主電路圖

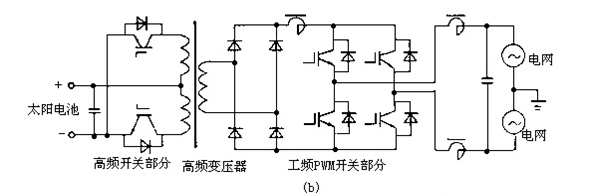

圖1(b)是高頻變壓器主電路形式，采用高頻變壓器使輸入與輸出隔離，體積小，重量輕。主電路分為高頻逆變和工頻逆變兩部分，比較復雜，是20世紀90年代比較流行的主電路方式。

圖1(b)

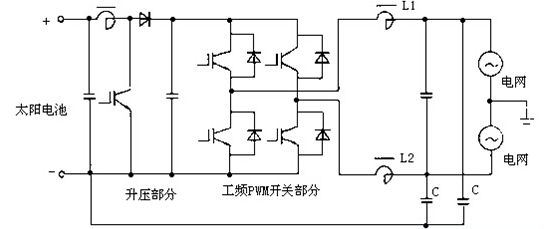

圖1(c)是無變壓器主電路形式，不采用變壓器進行輸入與輸出隔離，只要采取適當措施，同樣可保證主電路和控制電路運行的安全性，體積最小，重量輕，而且效率高，成本也較低。主電路包括升壓部分和采用高頻SPWM的逆變部分，比工頻變壓器主電路形式要復雜，但是適應輸入直流電壓范圍寬，有利于與太陽能電池進行匹配。盡管由于天氣等因素使太陽能電池輸出電壓發生變化，但有了升壓部分，可以保證逆變部分輸入電壓比較穩定。將成為今后主要的主電路流行方式。

圖1(c)
