2、民用發電系統的施工

項目現場施工的一般流程為由業主購買支架、組件、逆變器等設備材料并提前進場，施工當天的工作有組件支架的吊裝和搭建、組件安裝、組串接線和電纜走線、組件防雷接地、逆變器和交流配電箱安裝等，需要配齊專業施工工具和安全防范工具，如吊裝繩索、鋼管氣筒、密封膠灌注專用工具、角磨機、電錘、手電鉆、鋸子、鐵錘、內六角、套筒、美工刀、活動扳手、尖嘴鉗、剝線鉗、壓線鉗、扎帶、起子、插線板、萬用表、安全手套等等。

如圖6至圖9為瓦面屋頂從打孔到導軌安裝的施工過程，根據屋面實際情況和組件排布數量，膨脹螺栓安裝孔位的前后間距約1米左右，由于混凝土瓦面有一定厚度，瓦面和保溫層有幾厘米的距離，再打入現澆層后，總共深度約15cm左右，孔位開好之后需要將多余的混凝土土灰用鋼管氣筒清除干凈，灌注硅膠需要見到明顯的溢出為佳，膨脹螺栓和L支腳搭配好之后敲入孔內，橫梁和L支腳固定，最后在安裝孔位四周涂上防水膠，待半干燥后即可安裝光伏組件，參考圖10。

圖6 孔內除沙

圖7 灌注硅膠

圖8 打膨脹螺栓和L支腳

圖9 安裝支架橫梁

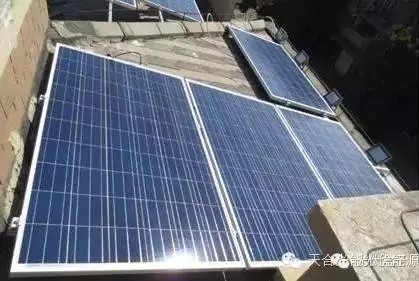

圖10 瓦面組件安裝實景圖
