2.1 EVA老化對光伏組件功率衰減影響

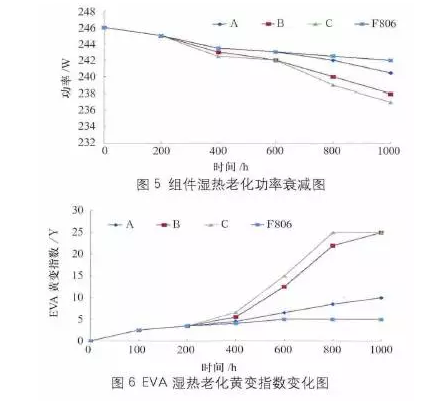

把組件分為A、B、C、F8064組，分別采用4個不同廠家的EVA材料，電池片、玻璃、背板、焊帶、邊框等材料及生產工藝設備都一致，制作每塊組件的同時還制作一個陪樣，用于測試組件EVA材料的黃變指數。生產出的組件經過EL檢測和I-V曲線的測試，確定質量合格，把4組組件和陪樣同時放入環境試驗箱進行濕熱老化，測試條件為溫度85℃、濕度85%。每隔一段時間測試其組件功率及陪樣EVA的黃變指數，共測試1000h后把組件取出，其組件測試數據如圖5所示，對應陪樣EVA的黃變指數如圖6所示。

由圖5和圖6可看出，不同品牌的EVA耐濕熱老化性能差異很大，其中F806EVA黃變小，耐老化性能明顯比其他EVA強，做成的組件功率衰減少。這個實驗結果與組件老化功率衰減結果相符合，說明EVA黃變是組件材料老化導致功率衰減的一個重要原因。

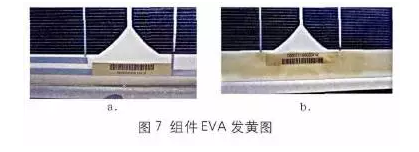

為了深入對此質量問題進行分析，結合類似的EVA黃變現象，本文選取某研究所光伏電站的組件進行調查研究，發現該光伏電站的組件也部分存在EVA黃變現象，如圖7所示。

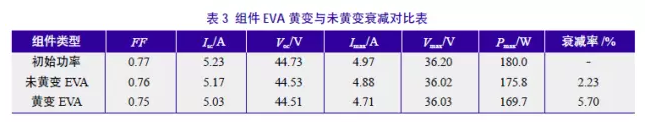

在該電站上分別選取一塊EVA黃變組件和一塊EVA未黃變組件，分別測試其功率，數據見表3。

由表3可知，EVA未黃變組件在電站運營過程中只衰減了2.23%，而EVA黃變組件的功率衰減了5.7%，因此進一步驗證了EVA黃變是造成組件功率衰減的一個重要原因。

2.2背板老化對光伏組件功率衰減影響

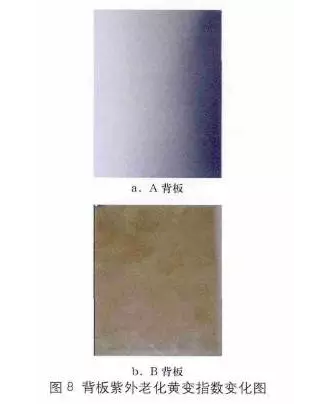

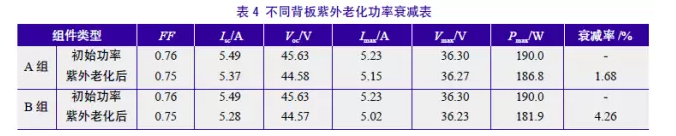

把組件分為A、B兩組，分別采用兩個不同廠家的背板材料(A組背板為雙面含氟背板，B組為不含氟的背板)，電池片、玻璃、背板、焊帶、邊框等材料及生產工藝設備都一致，制作每塊組件的同時還制作一個陪樣，用于測試背板的耐紫外黃變指數。生產出的組件經過EL檢測和I-V曲線的測試，確定質量合格，實驗前記錄兩組光伏組件及陪樣組件在STC狀態下的功率輸出值。按照IEC61215-2005的實驗要求，將兩組光伏組件放于紫外試驗箱中，溫度控制在規定范圍內(60±5℃)，組件受波長為280～385nm范圍的紫外輻射(15kWh/m2)，其中波長為280～320nm的紫外輻照不少于5kWh/m2[1]。用太陽能測試儀測試組件的功率，結果見表4;同時測試陪樣背板及樣品紫外老化后的黃變指數，結果如圖8所示。

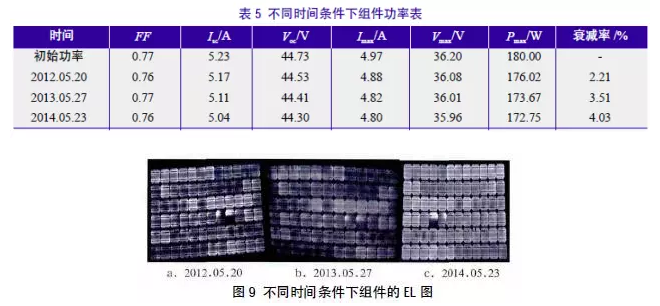

從表4和圖8可知，A組光伏組件背板雙面含氟(黃變指數為2.2)，具有較強耐紫外功能，因此其功率衰減較小;而B組光伏組件背板不含氟，有黃變現象(黃變指數為67.4)，功率衰減明顯。2.3材料老化功率衰減現場跟蹤測試分析本文對某研究所光伏電站進行跟蹤測試分析，選取一塊質量正常的組件定期進行功率測試，其功率衰減數據見表5。

各時間段該組件的EL圖片如圖9所示，EL圖片顯示組件內部完好，未發生隱裂等質量問題，每次測試時清除表面的臟污和灰塵，排除外界條件對組件功率的影響。測試結果說明組件功率衰減是由于自身材料老化原因所造成，衰減的比例與功率質保規定的質保統一標準接近。

從實驗測試結果和具體電站中組件分析可看出，EVA和背板材料的老化、黃變是導致組件功率老化衰減的主要原因，采用高質量的EVA和背板能有效減少組件的功率老化衰減。

3.結論

本文重點對組件初始功率衰減和材料老化功率衰減兩種現象進行分析研究，同時對某研究所電站進行現場跟蹤測試分析，得出以下結論：

1)光伏組件的初始光致衰減主要是由于電池片的初始光致衰減不同所致。不同批次硅片的硼氧含量不同，導致電池片的初始光致衰減不同。因此利用硅片分選機控制硅片質量，從而保證電池片的初始光致衰減是解決光伏組件初始光致衰減的有效方法。

2)光伏組件的材料老化衰減主要取決于光伏組件封裝過程中EVA和背板質量，使用濕熱老化功能較強和耐紫外的背板和EVA材料，能較大程度保證光伏組件質量。

參考文獻

[1]馬志恒.太陽能電池組件功率衰減分析[J].中國高新技術企業，2012，(17):32-33.

[2]林存超.光伏組件質量問題分析及安裝質量控制[J].中國科技信息，2015，(2):204-205.

[3]張光春，陳如龍，溫建軍，等.P型摻硼單晶硅太陽電池和組件早期光致衰減問題的研究[A].第十屆中國太陽能光伏會議論文集[C]，常州，2008.

[4]吳翠姑，于波，韓帥，等.多晶硅光伏組件功率衰減的原因分析以及優化措施[J].電氣技術，2009，(8):113-114.

黃盛娟1，2唐榮2唐立軍1

(1.長沙理工大學物理與電子科學學院;2.湖南紅太陽新能源科技有限公司)
