工商業屋頂面積大，用電需求量大，安裝光伏發電站之后不僅可以滿足日常用電量，多余電量還可以并入國家電網換取收益。

那工商業光伏電站如何建設呢?下面就跟著小編來看看吧。

1確定安裝容量

確定光伏電站的安裝位置，電站不能有建筑、樹木遮擋形成陰影;根據可用面積估算電站容量，每平方米可安裝組件容量為100W左右。

以一個可用面積為1000m2的屋頂為例，可建設一個約100kW的電站。

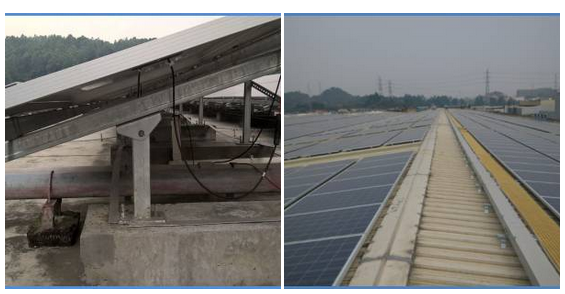

水泥平屋頂安裝安裝及彩鋼瓦屋頂安裝

2選擇并網方式

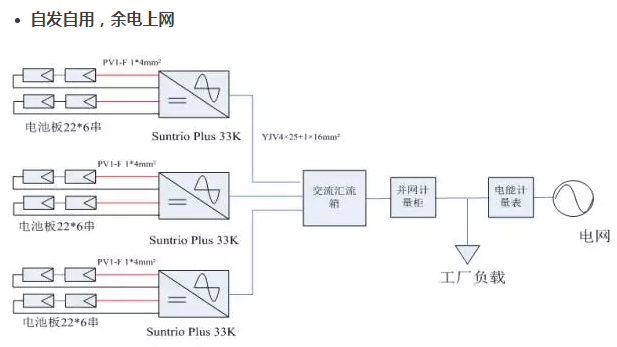

自發自用，余電上網

收益=度電補貼+賣電收益+節省電費

自發自用，余電上網并網模式適合白天用電量較大的廠房，自用比例越高，成本回收周期越短。

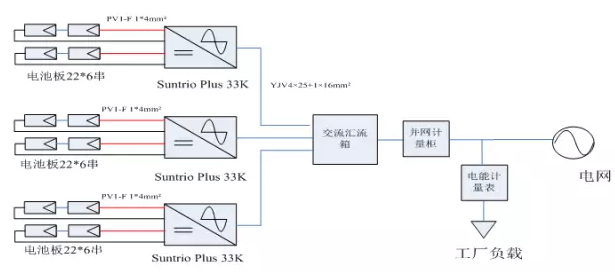

全額上網

收益=度電補貼+賣電收益

全額上網并網模式適合白天用電量較少的廠房，并網簡單，享受全額上網電價。

3設備選型

光伏組件

根據項目要求、成本、轉換效率和可用面積、選擇單晶或者多晶組件。

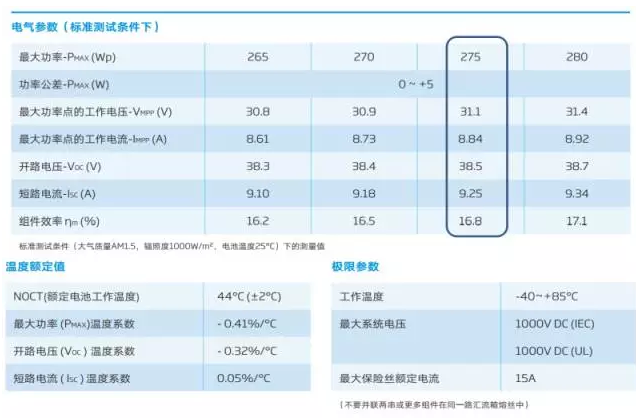

按某品牌多晶硅電池板參數：選取275Wp組件396塊，總功率108.9kWp。

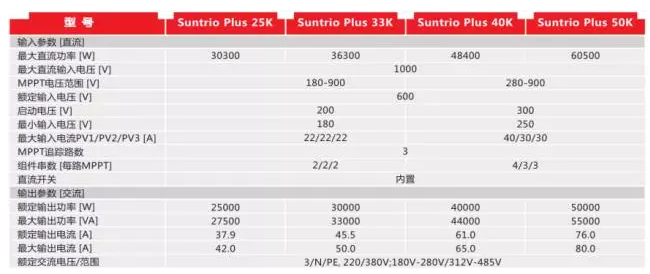

光伏逆變器組件總功率為108.9kWp，根據逆變器的最大直流輸入功率，33K機器單臺最大直流輸入功率36300W，選擇三相三路MPPT逆變器Suntrio Plus 33K機器3臺

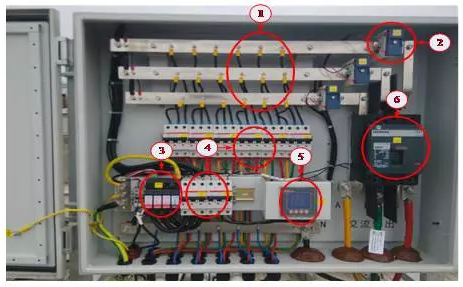

交流匯流箱交流匯流箱根據項目所選用的逆變器臺數，選取多匯一匯流箱

①匯流排;

②電流互感器;

③防雷器;

④支路空開;

⑤電流/電壓表;

⑥匯流斷路器;

逆變器與組件的匹配電壓要求:

(1)組串開路電壓處于逆變器的MPPT電壓范圍內并且大于啟動電壓;

(2)同一路MPPT中，不同組串中組件并聯數量相同，所串聯的電池板規格一致;

電流要求：組串并聯后電流不大于逆變器最大輸入電流;

電纜要求：組件串并聯中要求電纜接線合理，盡量減少直流電纜長度，避免損耗。

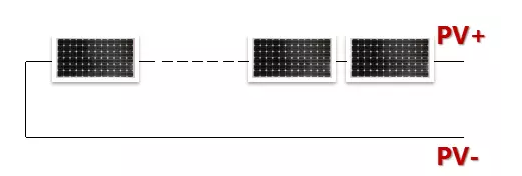

正確連接

錯誤連接

交直流線纜直流電纜要求：直流電纜一般選擇光伏認證專用線纜，目前常用的是PV1-F 1*4mm。光伏陣列到逆變器的直流電纜長度應盡可能短，以減少線纜上的功率損耗。

交流電纜要求：交流線纜一般選用YJV型電纜，根據逆變器最大輸出電流，查詢線纜載流量，可確定線纜的型號。

33kW逆變器配置YJV 4×25+1×16mm2銅芯線纜即可滿足載流要求。

匯流箱出線配置YJV 4×70+1×35mm2銅芯線纜即可滿足載流要求。

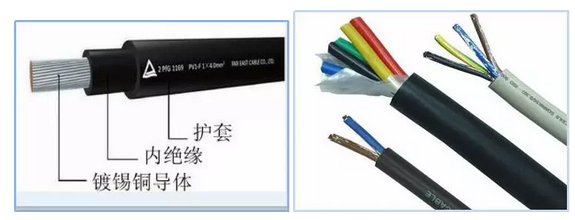

光伏直流電纜

4系統安裝要求

組件排布組件朝向：理想的安裝方位角是正南;

組件傾角：系統最佳傾角近似于當地緯度角，或者根據屋頂結構，組件平;

行于屋頂坡度鋪設，使用角度測量儀可測量傾角;

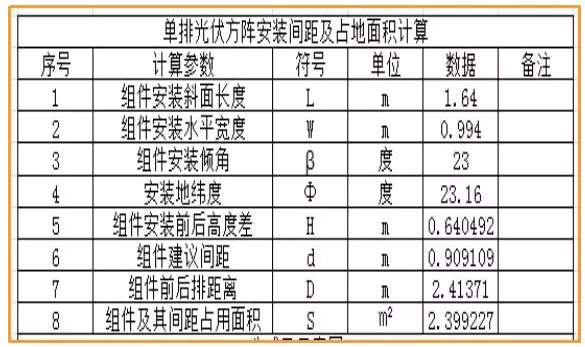

組件前后排間距：間距應能保證冬至日早上9點至下午3點太陽能電池方陣不被遮擋。通過使用EXCEL表公式計算，選擇緯度、組件寬度、長度、傾角即可計算出合適間距。以廣州地區(北緯23°)為例：

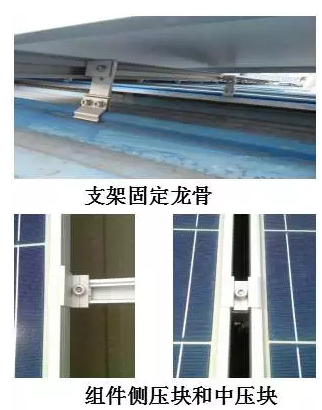

組件安裝(1)支架的搭建除了要保證組件的最佳傾角和朝向，應盡可能在屋頂上留有足夠間距，實現對流降低組件溫度;

(2)支架材質使用不銹鋼或者熱鍍鋅鋼材，以起到防腐的目的;

(3)支架應保證組件底部高于底面不小于15CM，以避免組件浸水和雨水濺落組件表面。

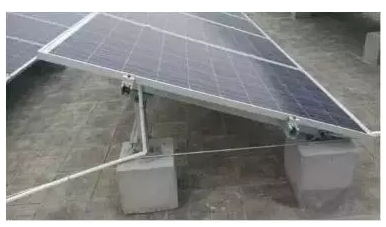

水泥平屋頂固定支架;水泥配重塊常規尺寸300*300*300mm;若當地季風較多，需適當增大配重塊。

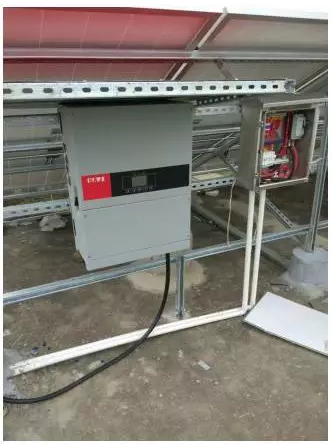

逆變器安裝逆變器安裝要求：

(1)盡量避免安裝在陽光直射區域;

(2)盡量避免安裝在易受雨淋的位置;

(3)安裝位置需通風散熱較好。

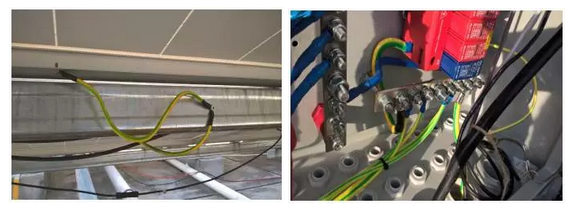

保護接地電氣接地可以防止設備短路、漏電引起的組件或逆變器損壞甚至燒毀，和保護人體觸碰帶電金屬部件時不會遭受電擊傷害。

電氣接地系統包括：組件邊框接地、逆變器接地、配電柜接地。

組件： 組件的鋁合金邊框與支架進行連接，再通過引下線完成可靠接地。

逆變器：交流接線端子的PE端和機箱外殼的PE接地。

配電柜：使用接地線連至接地排上或者就近框架接地。

防雷接地光伏電站安裝在建筑的頂部，容易遭受雷擊，雷擊產生的浪涌電流會損壞逆變器等系統設備，所以電站需要防雷接地，將浪涌電流導引至地下起到保護系統的作用。

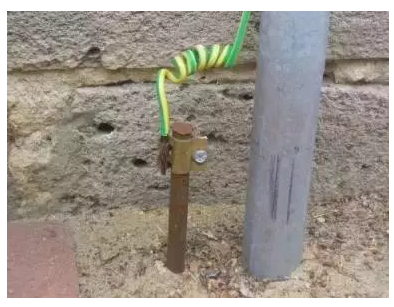

接地體：接地體采用直徑為10/12mm的圓鋼，長度一般為0.6m左右，接地電阻應不大于4Ω。

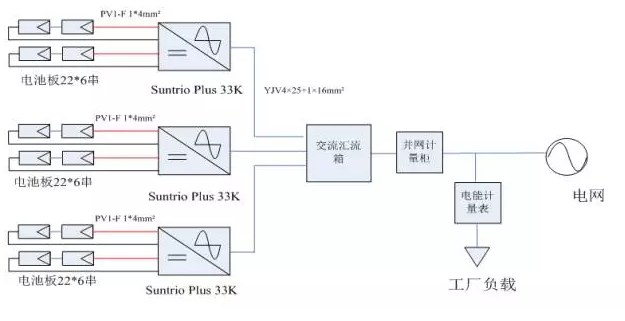

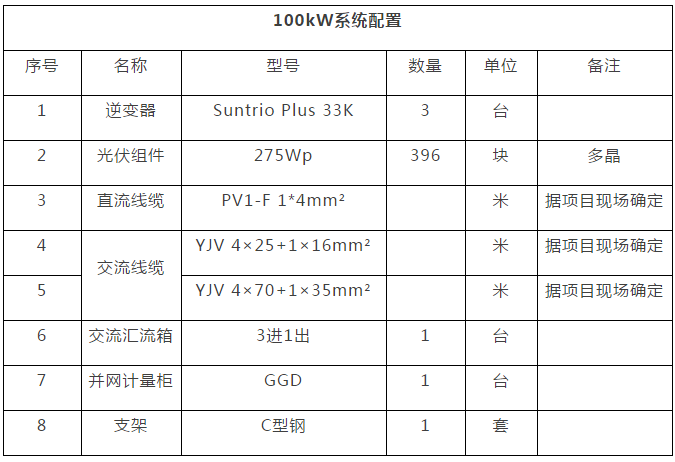

5系統配置
