隨著分布式光伏的應用，組件不是最佳傾角、不朝南的情況越來越多。很多人問：

朝西裝的組件會比朝東裝低多少?

除了用屋頂，在南立面上安裝發電量會少多少?

先不說答案，先看一張圖。

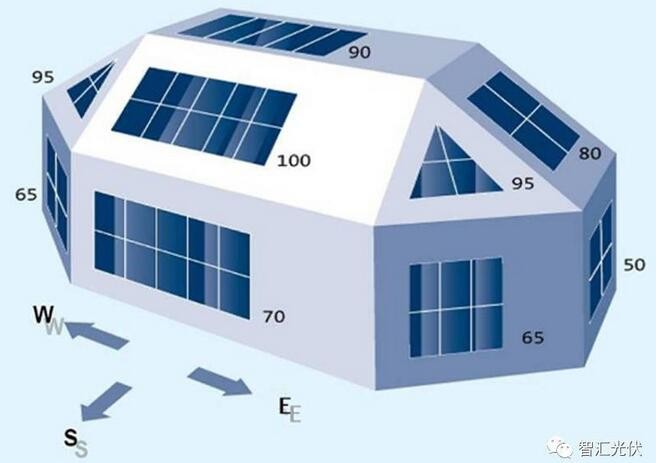

圖1：某地不同方向發電量示意

以該圖為例，

假設某時間內朝南最佳傾角時發電量為100kWh

則平鋪(高度角為0°)只能發90kWh，

朝東、朝西(方位角為±90°)能發80kWh(朝東安裝發電量并不會比朝西多)

朝東南、西南(方位角為±45°)能發95kWh

南立面(高度角為90°)能發70kWh

……

但必須強調的是：該圖的發電量差僅能代表某一特定安裝地點的情況，并不是適合所有安裝地點的!

小科普

傾角(高度角)：光伏組件與水平地面之間的夾角;

方位角：光伏組件的朝向與正南方向的夾角。

那在別的地方是什么情況呢?

舉個與上圖結果差異最大的例子。

1傾角(高度角)變化對發電量的影響

圖2：廣州不同高度角發電量變化示意

從上圖可以看出：

最佳傾角(高度角=17°)時的發電量僅比平鋪(高度角=0°)時高4%!

最佳傾角(高度角=17°)時的發電量比南立面(高度角=90°)時高45%!

這兩個數值，都比圖1中的數值(10%、30%)差異很大!

2方位角變化對發電量的影響

圖3：廣州不同方位角發電量變化示意

從上圖可以看出：

朝東、朝西(方位角為±90°)時的發電量僅比朝南(方位角=0°)時高6.2%!

這個數值也比圖1中的數值(20%)差很多!

可見，

在不同地點，高度角、方位角的變化，對發電量影響差異很大!

那到底是一個什么規律呢?

一、傾角（高度角）對發電量的影響

在不同地區，傾角不同發電量肯定不同。除非受彩鋼瓦屋面角度的影響，否則光伏組件一般不會采用朝北安裝的方式。因此，僅討論傾角0~90°時，傾角變化對發電量的影響。

傾角變化對發電量的影響主要受緯度的影響，也受直射比的影響，但后者影響較小。因此，僅討論不同緯度時，傾角變化對發電量的影響。總的來說，緯度越高，傾角變化對發電量的影響越大。

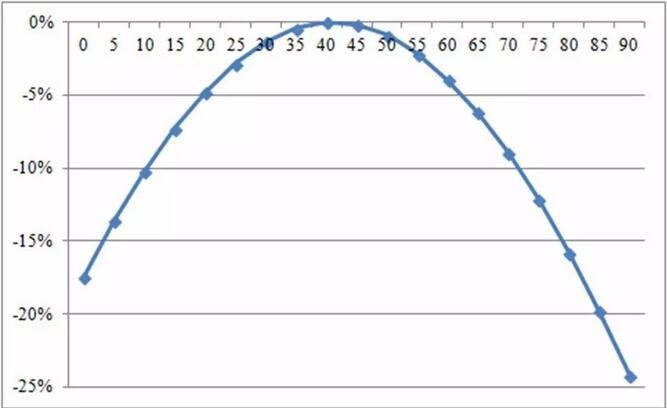

圖1：緯度為40.6°時，傾角0~90°變化時對發電量的影響

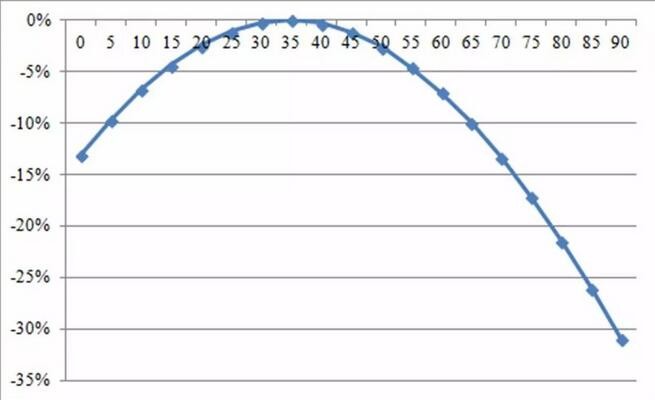

圖2：緯度為37.6°時，傾角0~90°變化時對發電量的影響

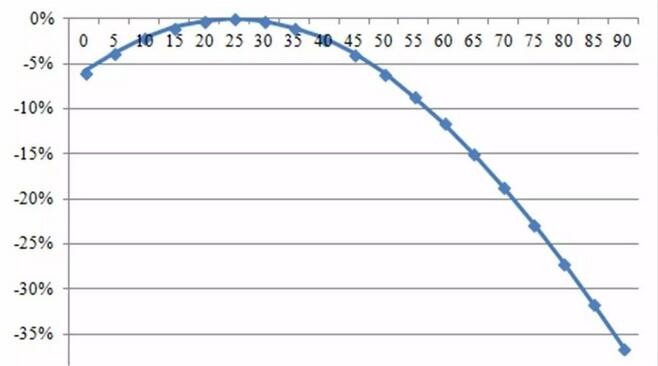

圖3：緯度為32°時，傾角0~90°變化時對發電量的影響

圖4：緯度為21.2°時，傾角0~90°變化時對發電量的影響

根據圖1~4可以，在不同緯度下，平鋪(0°)和垂直(90°，南立面)時，傾斜面上輻射量與最佳傾角時的差值如下表。

從圖1~4和表1可以看出：

1)緯度越低的地方，平鋪時發電量損失越少;緯度越高的地方，垂直時發電量損失越少。

2)不同角度時傾斜面上的輻射量與最大值時的差值，呈拋物線形狀。即，差值非均勻分布，而是在最大值附近，差值很小;離最大值越遠，差值會快速增大。因此，在最大值附近，輻射量差值非常小。

2發電量最大傾角附近

下圖為在最大值附近，不同傾角的輻射量差值。下圖為上述4個地點，最大值附近，傾斜面上的輻射量與最大值時的差值。

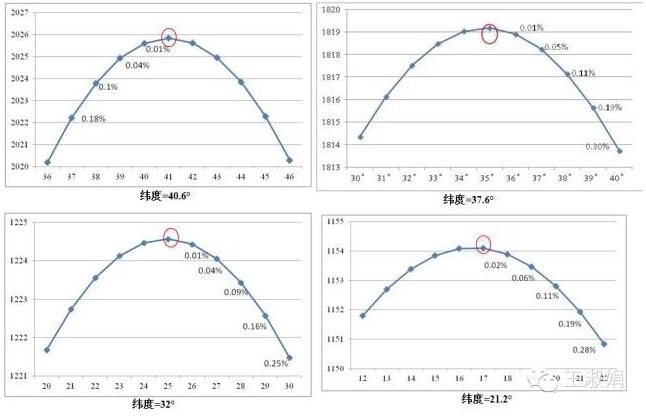

圖5：不同地點，最大值附近，傾斜面上的輻射量與最大值時的差值

從上圖可以看出：

無論在哪個地面，在最大值附近±5°，輻射量的差值在3‰以內。

3最佳傾角的選擇

然而，對于項目場址面積有限、使用成本高、項目電價高的項目，業主希望盡量增加裝機容量。

增加裝機容量→減少陣列間距→減少陣列傾角→減少發電量

此時，就要做一個詳細的測算，是增加裝機容量、減少發電量劃算，還是盡量多發電劃算。

以一個常規設計為例進行說明。假設混凝土屋頂、采用265W組件(尺寸為1.65×0.992m)豎向布置，則寬度為3.3m。

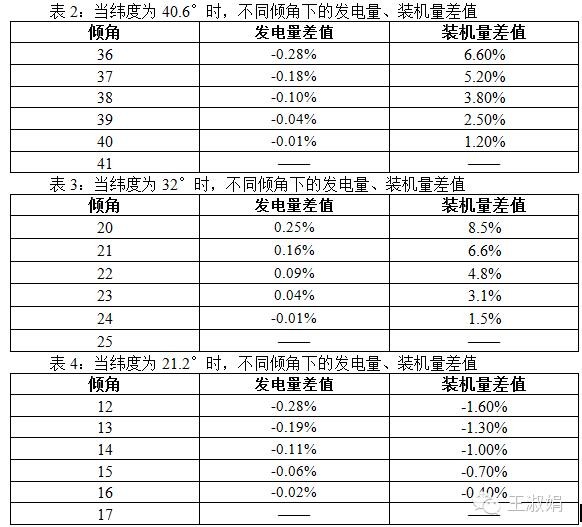

采用不同緯度的3個點進行測算，隨著陣列傾角的變化，傾斜面上的輻射量、裝機容量變化如下表。

從上述三個案例可以看出，在緯度較高地區，發電量最大的傾角附近，略微降低傾角，發電量會有小幅降低，但裝機容量會較大增加;在緯度很低的地方，降低傾角，發電量降低，裝機容量也會略微降低。

在實際分布式項目中，

如果業主希望發電量盡量大，則可以采用輻射量最大的傾角;

如果業主希望增加裝機容量，或者場址使用成本較貴，可以考慮適當降低陣列傾角。

由于每個項目的電價、場址使用成本各異，具體提高發電量劃算還是增加裝機容量劃算，在實際項目中要詳細計算。

二、方位角變化對發電量的影響

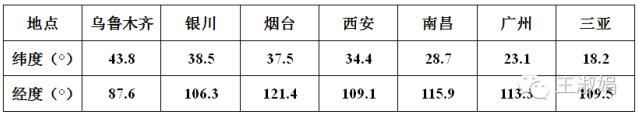

當方位角不為0時，對發電量影響有多大?本文選擇了7個地點，對方位角從-90°~90°變化時(正東為90°，正西為-90°)發電量的變化進行分析，具體地點信息如下表所示。

以最佳傾角時的發電量為基準，當方位角發生變化時，不同地區的發電量減少的比例如下面的圖所示。

從上面的7張圖中可以看出，當方位角從-90°~90°變化時，發電量變化有如下特點：

1)方位角朝東、朝西變化，對發電量的影響相同;

2)發電量降低曲線為拋物線情況，即方位角由0逐漸變大時，發電量損失速度加快;

3)在不同地區，發電量的變化差異很大。最大的影響在20%以上，最少的僅為4%。

4)方位角變化時，發電量損失與經度基本無關，與緯度相關性較大。緯度越高，損失越大;緯度越低，損失越少。
