逆變器作為光伏電站的核心，主要作用是把光伏組件不規則的直流電，轉換為正弦波交流電，同時還有過壓、過流保護、絕緣阻抗保護、漏電流保護、電網電壓頻率異常保護等功能。隨著光伏組件價格下調和效率的提升，光伏平價上網的時間越來越近，光伏開始走近千家萬戶，人們還希望逆變器能在系統中發揮更重要的作用，使光伏系統更穩定，更安全，收效更高。古瑞瓦特公司順應發展潮流，經過多年研究，開發了多項實用功能，如組串監測功能、組件防PID(Potential Induced Degradation)功能，電弧故障分?jǐn)嗥鰽FCI(Arc Fault Circuit Interrupters)、快速關斷RSD(Rapid Shutdown)等，這些技術的應用，讓光伏系統的安全可靠性得到進一步提高，延緩了組件的衰減，提高經濟效率。

本篇將重點介紹逆變器的直流拉弧監測功能和快速關斷裝置。

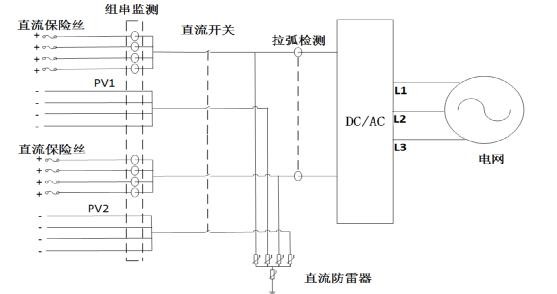

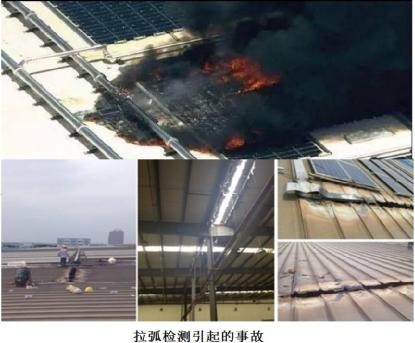

火災是光伏電站經濟效益損失最大的事故，如果是安裝在廠房或者民居屋頂上，還很容易危及人身安全。光伏電站一旦發生火災，不能直接用水來滅火，首先要以最快的速度切斷電源，光伏電站中的火災事故因素很多，直流拉弧是主要的原因。

在整個光伏系統中直流側電壓通常高達600-1000V，由于光伏組件接頭接點松脫，接觸不良、電線受潮、絕緣破裂等原因而極易引起直流拉弧現象。

直流拉弧會導致接觸部分溫度急劇升高，持續的電弧會產生3000-7000℃的高溫，并伴隨著高溫碳化周圍器件，輕者熔斷保險、線纜，重者燒毀組件和設備引起火災。目前，UL和NEC安規對80V以上的直流系統，都有拉弧檢測功能的強制要求。由于光伏系統發生火災后不能直接用水撲滅，預警和預防，顯得十分重要，特別是對于彩鋼瓦屋頂，維護人員很難檢查出故障點和隱患，所以安裝具有拉弧檢測功能的逆變器是十分必要的。

古瑞瓦特公司推出一種電路保護裝置AFCI，其主要作用是防止故障電弧引起火災。它有檢測并區別逆變器在啟停或開關時產生的正常電弧和故障電弧的能力，發現故障電弧后及時切斷電路。除此之外，AFCI還具有如下特點：

具備有效的直流電弧識別能力，允許最大直流電流可達60A;

具備友好的接口，可遙接控制斷路器或連接器等;

具備RS232轉485通信功能，可實時監控模塊狀態;

LED、蜂鳴器可作為快速識別模塊工作狀態，聲光報警;

功能模塊化，易于移植到各個系列產品中;

產品通過UL1699B (type 1) 認證;

目前，古瑞瓦特全系列北美機器標配AFCI功能，Growatt 30-50KTL3-S系列機型標配內置AFCI功能。

分布式系統普及，戶用光伏系統增長迅猛，使得越來越多的人接觸光伏，但還是很大一部分人對光伏系統的工作原理、系統故障處理方法一無所知，當光伏系統重大故障發生后，需要有專業的裝置在保證人生安全的情況下盡量減小損失。

為維護廣大人民群眾的生命和財產安全，古瑞瓦特率先推出一種針對家庭光伏分布式項目，能遠程快速關斷光伏系統直流側組串的快速關斷裝置，簡稱RSD。此設備的主要特點是能夠在電網發生故障或人為切斷等情況下，自動斷開每個光伏組串的連接，從而減少組串的電壓，保證系統中無高壓電，降低觸電風險，提高其安全性和實用性。

根據根據NEC 690.12標準要求，當市電停電或者認為逆變器設備啟動遠程關機的情況下，快速關斷裝置啟動后，在光伏陣列10英尺范圍或進入建筑物5英尺范圍，光伏系統電壓必須在10秒鐘的時間內降低到30V以下，功率降低到240VA以下。

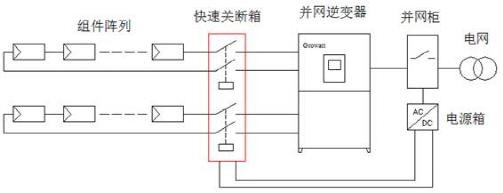

那么RSD快速關斷系統是如何實現的呢?快速關斷裝置原理圖如下：系統由快速判斷箱和電源箱兩組部組成，關斷箱裝在組件陣列和逆變器之間，由兩組常開繼電器組成，繼電器由電源箱提供電源。

快速關斷裝置關斷方式有主動和被動二種方式：

1、被動方式：當電網掉電發生孤島保護后，電源箱停電，關斷箱繼電器停止工作斷開，每個光伏組串與逆變器設備之間也斷開，避免設備繼續帶電。

2、主動方式，當電網發生緊急故障或人員觸電時，可手動按下控制電源箱緊急控制開關，切斷關斷箱的電源，隔斷系統的電氣連接，避免故障進一步擴大升級，并上傳快速關斷箱狀態信息給逆變器設備。

快速關斷系統的最大特點在于：快速斷開設備與電網以及組件的電氣連接，使電氣系統在故障時快速斷開，保護組件和設備安全，隔斷設備安全隱患。最大程度上降低了電氣與人接觸的可能性，大大增加系統安全性，特別適合在分布式戶用系統中使用。
