在光伏系統中，光伏組件和逆變器作為最為重要的兩個部分，其技術參數對系統設計至關重要，只有讀懂參數，才能更好的完成光伏系統設計和設備選型，并保障后期的高效運維，下面我們以三相逆變器及單晶組件為例，解讀其關鍵參數。并通過幾個實例，給大家介紹如何配對組件與逆變器。

一、光伏并網逆變器參數詳解

我們以納通NAC-DT 系列8-12KW產品為例。

型號命名及直流側技術參數：

1.型號和命名

納通并網逆變器是根據其額定交流輸出功率來命名的，如 NAC12K-DT， 對應的額定交流輸出功率為12KW。 另外，這里的D代表Dual， 即兩路MPPT， T代表Three， 即三相逆變器。

2.最大輸入功率

指逆變器允許的最大直流接入組串功率。從參數表上來看，NAC12K-DT這款逆變器，可允許組件接入最大14kW (注意組件接入總電壓和電流須在逆變器直流輸入電壓和電流范圍內)。

3.最大輸入電壓

是指允許輸入到逆變器的最大電壓，即單個組串中所有電池板開路電壓之和不能超過這個值。

如納通NAC-DT系列 8-12K逆變器， 考慮天氣寒冷的情況之下組件開路電壓的負溫度特性(隨溫度降低，開路電壓上升)， 單個組串的開路電壓不能超過逆變器最大輸入電壓1100V。

3.MPPT電壓范圍

更寬的MPPT電壓范圍能夠?qū)崿F(xiàn)早晨更早發電，日落后更多發電。當組串的MPPT電壓達到逆變器MPPT電壓范圍(如納通NAC12K-DT電壓范圍為250V-950V)， 逆變器就可以追蹤到組串的最大功率點。

注：三相機的最佳工作電壓在620V左右，此時逆變器的轉化效率最高。在實際應用中，當組串工作電壓低于額定電壓(620V)時，逆變器升壓電路開始工作，會產生一定損耗，降低效率。所以在組串配置時建議每串組件的MPPT電壓略高于620V。

4.MPPT路數及每路MPPT輸入組串?dāng)?shù)

是指逆變器的MPPT路數以及每路MPPT上可接入的組串?dāng)?shù)量。

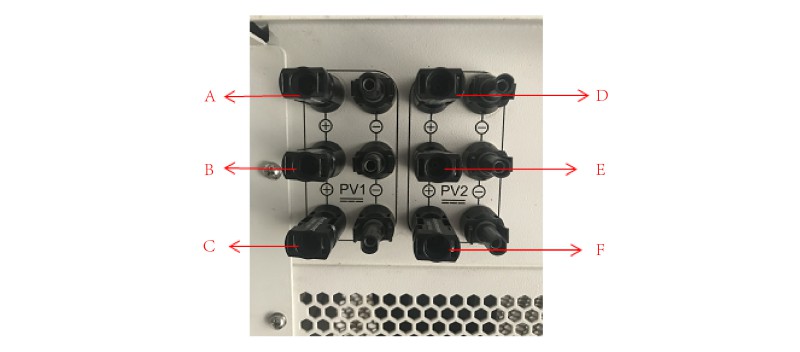

以下圖納通30KW機器為例：

共有6路直流輸入， 分別為A 、B、C、D、E、F。 PV1 ， PV2代表兩路MPPT輸入。1路MPPT下的幾路組串輸入必須相等，不同路MPPT下的組串輸入可以不相等，即A=B=C，D=E=F，但A可以不等于D。

5.最大直流電流

逆變器允許通過的最大電流，最大直流輸入電流=單個組串最大輸入電流 * 組串?dāng)?shù)量。

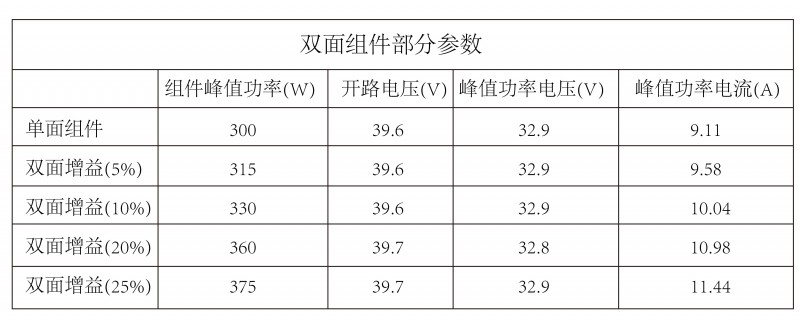

逆變器直流側最大輸入電流的增大，可以更靈活的配置組件。比如最近廣受行業追捧的雙面組件，隨著雙面增益的增加，開路電壓和峰值功率電壓基本不變，而組件峰值功率和峰值功率電流變大。下圖為某知名廠家正面功率為300W的雙面組件部分參數。在雙面增益25%的情況下，峰值功率電流可達到11.44A。

納通NAC-DT 8-12KW系列逆變器的最大直流電流為12A， 可以匹配雙面組件。

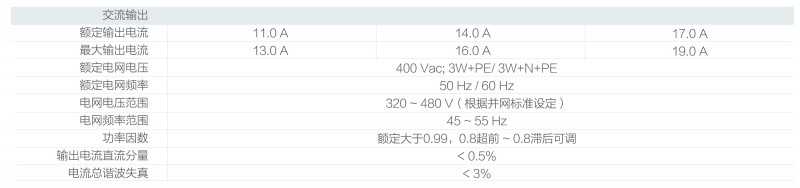

逆變器交流輸出側技術參數：

1.額定輸出功率

是指逆變器在額定電壓電流下的輸出功率， 是可以長時間持續穩定輸出的功率。

2.最大輸出功率

最大功率也叫峰值功率，是指逆變器在極短時間內能夠輸出的最大功率值。由于最大功率只能維持很短的時間，所以不具備很大的參考意義。

3.功率因數

在交流電路中，電壓與電流之間的相位差(Φ)的余弦叫做功率因數，用符號cosΦ表示，在數值上，功率因數是有功功率和視在功率的比值，即cosΦ=P/S，一般說來如白熾燈泡、電阻爐等電阻負荷的功率因數為1，一般具有電感性負載的電路功率因數都小于1。當設備的功率因素小于0.9時，將會被罰款。納通逆變器的功率因素輸出為1，并可在0.8超前-0.8滯后之間進行調節。

功率因素是工商業分布式光伏項目特別需要關注的問題，它需要從系統的角度考慮，不僅需要考慮負載的類型和大小，還需要考慮無功補償裝置的性能，測試點和控制方法，建議可以觀察整個光伏系統的運轉，確保系統有功功率正常。

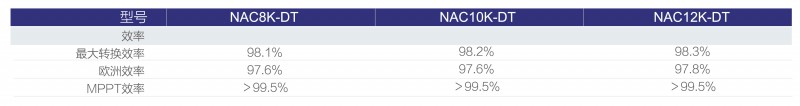

效率：

逆變器就是光伏電站中將組件產生的直流電轉換為交流電的設備， 在將直流電轉換為交流電的過程中，一小部分能量以熱量的形式損耗了，所以光伏逆變器交流輸出側的能量小于直流輸入側的能量。光伏逆變器在交流端的輸出功率與直流端輸入功率之比稱之為逆變器的轉換效率。

光伏逆變器最大轉換效率是指其在瞬時的最大轉換效率，在實際使用中意義不大，因?yàn)槟孀兤鞑豢赡芤恢惫ぷ髟谀骋粋€(gè)負載點上。

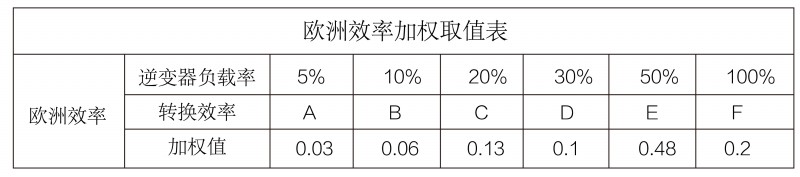

歐洲效率是根據歐洲的光照條件，在不同的直流輸入功率點，譬如5%、10%、20%、30%、50%、100%，得出不同功率點的權值，用來估算逆變器的總體效率。

相比最大效率，歐洲效率對于評價逆變器發電量高低更具有參考意義。值得一提的是，隨著中國領跑者計劃的實施，“中國效率”也會越來越多的走進光伏人的視野。

MPPT效率是指靜態最大功率點跟蹤(MPPT)效率，在一段時間內，逆變器從太陽能電池組件獲得的直流電能，與理論上太陽能組件工作在最大功率點在該時間段輸出的電能的比值。逆變器的MPPT效率對于評價逆變器本身是否高效來說更有參考意義。

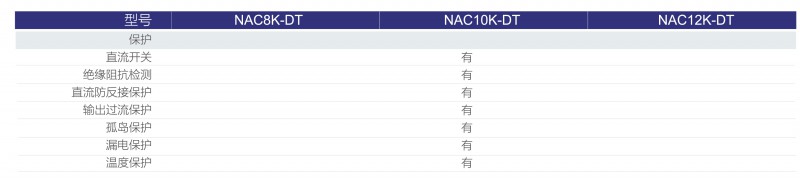

功能保護：
