壓斷路器，而不是低壓側慢動作的發電機斷路器。另外，為了快速降低火電機組的功率，快關汽門是一個好辦法。

合理調整系統運行接線

加強受端系統、適當分散外接電源，不但是建設一個安全穩定電網所需遵循的原則，在有條件而又需要的情況下，也不失為運行系統一種重要的穩定措施。

由遠方電源送來主要電力的系統條件。這種系統運行接線的穩定問題，往往由于受端母線電壓因缺少本地電源支持，在故障后系統的功率搖擺過程中，不能保持有較高水平;更可能在搖擺過程中受端母線電壓因電壓崩潰而不斷下降，造成受端電源與外地電源間失步。在運行系統中改善這種不穩定現象的辦法之一是，將受端系統中的停運機組改調相機運行，以增大受端母線短路電流水平，從而使受端母線能在搖擺過程保持較高電壓。而更為有效的措施則是盡可能設法將遠方電源分開，讓這些電源支路直到受端系統母線處才并聯運行。這樣，當任一送電支路發生故障，其他的電源支路，都將作為受端系統電源對受端母線電壓提供支持，保證受端電壓得以處于較高水平，從而顯著地提高系統的穩定性。

切集中負荷

切集中負菏，可以提高系統運行頻率，可以減輕某些電源線路的過負荷、可以提高受端電壓水平，因而都有利于系統的安全穩定運行。但是集中切負荷對用戶的影響太大，而且由于遠方控制可能帶來的誤操作，更加劇了它的副作用，因而使用時要慎重。減少和避免誤切負荷的可行辦法之一，是增加被切負荷的某種參量(例如電壓降低)的就地判別監控，只有當本地的判別元件動作而又收到遙切命令時才執行。

快速勵磁

快速勵磁一直是一種提高暫態穩定的常用措施。在弱傳輸系統中、在規定的故障切除時間下。快速勵磁對提高暫態穩定條件下的線路極限傳輸功率很有好處，具體效果視具體條件而定。采用快速勵磁時，當配出線路發生短路故障后，可以立即給發電機轉子回路提供極限勵磁電壓，在故障切除后，發電機的端電壓可以很快得到恢復乃至短時超過額定值，即增大制動面積，從而提高了系統的暫態穩定，線路允許傳送的極限功率得以增加。

但只有在極弱的聯絡線上傳輸較大功率時。快速勵磁才能顯出一定效果，比之于快速切除故障，快速勵磁對暫態穩定效益不大的根本原因，在于它所能增加的制動面積的作用，很難和減少故障切除時間所取得的雙重效果相比擬。

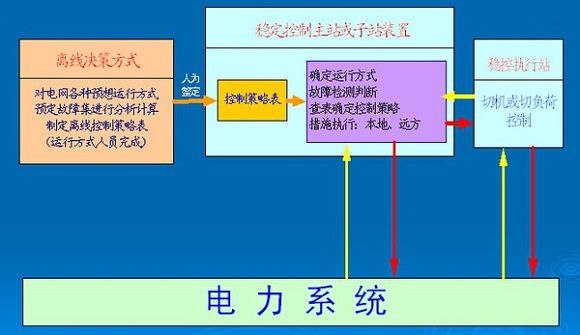

實際電網中，電力系統暫態穩定控制過程如下：

五、電力系統動態穩定

動態不穩定(不衰減的電磁振蕩)，在世界各國的其他電力系統中多次發生過。基本三種情況，即發電機組經長距離線路接入系統，弱聯系的系統間及長鏈型結構的系統。

產生動態不穩定的根本原因，是系統的阻尼力矩為負。發生無論大或小的擾動引起的系統振蕩，均因之而使振蕩逐漸發散。或者引起系統間的解列，或者由于系統中某些參數的非線性而使振蕩的幅值最終趨于某一定值。

國內外發生動態失穩的原因，經分析絕大多數都是由于電壓調節系統的負阻尼效應。

在國內外系統中，當發生動態失穩時，往往事先沒有準備，只得采取應急措施.實際采取的臨時有效措施有如下三點。1)降低發電機有功輸出，以減小配出線路或系統間聯絡線的傳輸功率(但也有過聯絡線傳輸功率極小時突然發生動態失穩的事例)2)提高發電機端電壓。3)將電壓調節器退出運行，或降低放大倍數等等。

而抑制動態失穩的最有效辦法是在電壓調節器的輸入回路中引入能反應發電機轉速變化的附加環節，并做到發電機端電壓的變化能夠與轉速變化同相，以達到由勵磁系統提供正阻尼力矩的最終要求。實際引入電壓調節器的這個附加量，引入反應轉速的這個電壓調節器附加環節，在美國叫電力系統穩定器(PSS)，在歐洲叫附加反饋(AF)。

動態穩定，其實是一個很好的研究方向。它包括：選擇安裝PSS的關健發電機位置;選擇反應母線電壓頻率或轉子轉速，或輸出功率作為PSS裝置的信號栩入，以及確定主導的振蕩頻率與PSS回路參數的合理選擇等等，都有許多學問可做。但實際發生的動態失穩事故，卻往往難予預計。

六、電力系統頻率穩定

頻率反應了電力系統中有功功率供需平衡的基本狀態。

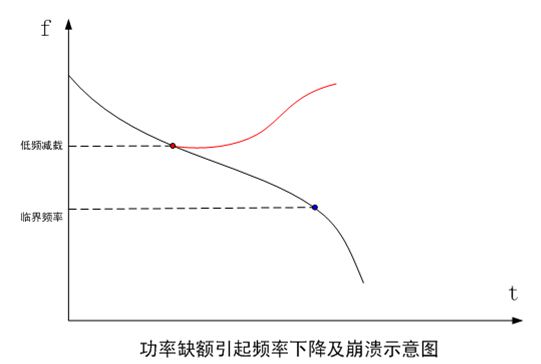

電力系統運行頻率偏離額定值過多，會給電力用戶帶來不利影響，而受影響最大的，當首推發電廠本身，當供電頻率下降時，從而使發電機輸出的電功率減少，更加劇了供需間的不平衡，進一步促使頻率下降，甚至造成發電廠全停。

主要寫的是低頻減載方面的內容。1)低頻減載準則

在電力系統中，必須配置按頻率降低自動減負荷裝置，使保留運行的負荷容量能隨時與運行中的發電容量相適應，以保證在突然發生有功功率缺額后，能迅走使系統頻率恢復到接近傾定值。設計與整定按頻率降低自動減負荷的準則，主要考慮如下：

如果沒有特殊要求，一般宜限制下降到低于某一低頻值(例如47Hz)的時間在任何情況下都不大于某一規定時間(例如0.5s)

在任何可能情況下的頻率下降過程中，應保證系統低頻率值與所經歷的時間，能和大機組的低頻保護相配合，保證這些大機組繼續聯網運行，避免事故進一步惡化。

因負荷過切引起的系統頻率過調，最大不得超過某一定值，例如51HZ,避免引起系統中大型機組的過頻率保護跳閘。這點實際發生過很多切負荷過頻事故。(過頻這時就要自動切機了)

2)小系統失去大電源

小系統失去大電源有兩種小系統失去大電源的情況。一種是終端系統由主系統供應相當大比重的電源，另一種是新建立的電網，小系統裝大容量機組。當失去主系統電源或大機組時，系統的有功功率缺額可能大到50%以上乃至百分之數百。這是一種特別嚴重的情況。我國的運行經驗證實，當有功功率缺額過大時，在發生頻率崩潰的同時，還可能發生電壓崩潰，甚至電壓崩潰快于頻率崩潰，出現電壓全面降低，運行機組全面過電流而系統頻率下降并不突出嚴重的現象。顯然，在這樣的特殊電網條件下，對付如此大有功功率缺額的辦法。不能再是一般的低頻減負荷。實踐經驗說明，正確處理這種事故的辦法，是按照預先安排好隨時準備著的電網運行接線(例如安排好電源與負荷相適應的解列母線)，當失去主電源大機組的同時，自動或聯鎖切除相適應的集中負荷。

頻率穩定這塊確實涉及不多，所以內容也不夠豐富。

七、電力系統電壓穩定

電壓穩定這塊比較復雜，很多東西也沒有定論，所以自己對這塊也只是略知一二。

很多在之前的無功補償和電壓調整里面提到過，主要寫些其余的東西。

導則里將電壓穩定定義為：電力系統受到小的擾動或大的擾動后，系統能保持或恢復到容許的范圍內，不發生電壓崩潰的能力。這樣來說，電壓穩定也分靜態、暫態和動態三方面。具體意思和前述功角的差不多。

全球范圍內，大部分大停電事故發展到某個階段，都由于引起了電壓崩潰問題，然后導致嚴重后果，其核心問題，還是無功不足，具體還是以下：

重負荷運行狀態下系統負荷持續增加，系統運行備用(特別是無功)緊張，傳輸線潮流接近最大功率極限。

大的突然擾動，如失去發電機組、輸電線相繼跳閘等。?有載調壓變壓器ULTC負調壓作用。

發電機過勵限制器OEL。

繼電保護、低頻減載等缺乏協調是導致電壓不穩定的一個重要原因。

弱連接的交直流系統。電壓崩潰通常顯示為慢電壓衰減，這是由于許多電壓控制設備和保護系統作用及其相互作用積累的結果。在許多情況下，電壓不穩定和轉子角不穩定是相互耦合的。

科研學術中很多理論運用于電壓穩定研究中，比如分叉理論，但是實際工程中，還是一些比較普遍的方法。

首先是靜態分析法，主要是計算一些指標，結合QV曲線來分析電壓的安全穩定裕度。比如靈敏度法，dQ/dV節點判據等，一般可根據軟件潮流計算，并結合一定指標分析電壓靜態安全穩定。

至于動態分析法，電壓穩定從本質上而言是一個動態問題，比較典型的有時域仿真法。電壓的暫態穩定和功角穩定處于一個時間框架;至于動態穩定則持續較長時間，國際上發生的一些事故都屬于此類。

舉一個例子：大型發電機組跳閘，接著一條500KV重要線路跳開。

暫態分析看出：事故后20s內，頻率和電壓經過搖擺后穩定;電壓有所下降。系統顯現了比較樂觀的響應。

動態分析來看，是一個長期的時間框架，考慮負荷，發電機，ULTC，勵磁保護，AGC，氣機等。模擬下比較壞的情況：

調速器動作，增加發電功率(有差調節)―――AGC作用，全網功率再調度―――加重了電網的壓力(原因：按經濟調度的原則，而不是按最合適的地點。這樣，有些線路可能壓力加大);

電壓下降導致負荷功率下降(考慮負荷電壓靜特性)―――功率過剩―――頻率升高―――AGC作用，
