【漲姿勢】變電站接地裝置存在的問題及解決措施

2018-03-21 13:22:03 大云網　點擊量：評論 (0)

變電站，改變電壓的場所。變電站是電力系統中變換電壓、接受和分配電能、控制電力的流向和調整電壓的電力設施，它通過其變壓器將各級電壓的

變電站，改變電壓的場所。變電站是電力系統中變換電壓、接受和分配電能、控制電力的流向和調整電壓的電力設施，它通過其變壓器將各級電壓的電網聯系起來。變電站集中安裝了最重要的電氣設備和電氣裝置，因此需要有良好的接地裝置，以實現工作接地、保護接地和防雷接地的綜合要求。實際工程中，一般是統一敷設一接地網，稱主接地網，而在避雷針和避雷器附近下面，再加設一組集中的防雷接地體，加強泄放雷電流之用，從而構成變電站完整的接地裝置。變電站接地系統的合理與否是直接關系到人身和設備安全的重要問題。隨著電力系統規模的不斷擴大，接地系統的設計越來越復雜。變電站接地系統的合理與否是直接關系到人身和設備安全的重要問題。隨著電力系統規模的不斷擴大，接地系統的設計越來越復雜。下面讓我們來了解一下變電站接地網存在的問題及其解決措施：

1、變電站接地的問題

1.1、阻值變大。

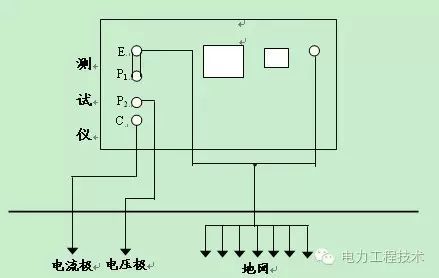

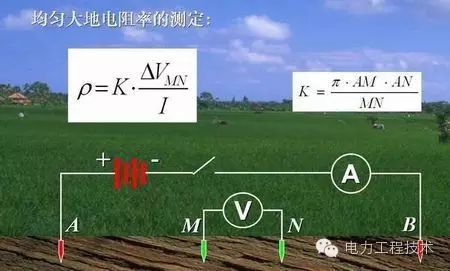

分析其原因，可能與土壤電阻率和接地體與土壤的接觸電阻有關。土壤電阻率ρ值是接地設計和計算的重要依據，由于土地的分布千差萬別，大多數情況下土壤都是不均勻，表現在實際的土壤電阻率沿水平和垂直方向不均勻分布，并且無任何規律可言，通過地質勘探資料的各種土質和地下水位來估算土壤電阻率ρ值往往與實際出入很大。

土壤的電阻率直接影響土壤的導電性，而土壤質地、溫度和水分含量對土壤電阻率有很大影響。此外，接地電阻值還與接地網與土壤的親和程度有關，早期接地體經過長期銹蝕，表面產生銹層，也導致接觸電阻增大。阻值變大將導致工頻接地短路和雷擊電流入地時電位過高，嚴重威脅設備和人身安全。

1.2、接地網的均壓問題

造成均壓效果差的原因有：接地體埋深不足;接地網只采用長孔網，很少用方孔地網計算;未采用均壓帶措施;設備接地引線過長;忽略了地網的均壓和散流堯等。這些因素會造成接地網地面電位分布不均，引起跨步電壓過高。

1.3、接地網與設備引線存在薄弱環節

對于運行中的若干座變電站進行全面檢查和試驗發現存在的最大問題不是接地網的各項技術指標。而是變電站內的電氣設備與接地網的連接問題，設備的接地引下線與地網焊接不良，從焊口處開路，接地網水平接地體的接頭處焊接不符合要求;而接地網與引下線經過長期銹蝕，有效截面不斷減小，當設備短路時，就不滿足現有的系統短路時熱穩定要求而熔斷，造成設備外殼所帶高壓電反擊低壓二次回路，接觸電壓威脅人身安全等問題。此外很多接地網與設備的連接只是簡單的搭接焊接，焊接防銹處理均不符合電氣裝置工程接地裝置施工及驗收規程要求。

1.4、接地引下線及接地體的截面偏小滿足不了短路電流的熱穩定

由于接地體或設備的接地引下線不能滿足短路電流熱穩定的要求，在發生接地短路時接地引下線往往被燒斷，使設備外殼上有較高的過電壓，有時會反擊到低壓二次回路使事故擴大，有的用戶就是因為設備的接地引下線截面不夠在設備發生接地短路時，高壓竄入低壓回路燒壞二次保護控制電纜，使事故擴大。

1.5、接地裝置的腐蝕問題

接地裝置的腐蝕是一個普遍存在的問題，變電站接地網最容易發生腐蝕的是接地引下線，由于腐蝕接地線不能滿足接地短路電流熱穩定的要求腐蝕接地線不能滿足接地短路電流熱穩定的要求或腐蝕接地線不能滿足接地短路電流熱穩定的要求者形成電氣上的開路，使設備失去接地。

1.6、水平接地體的埋深不夠

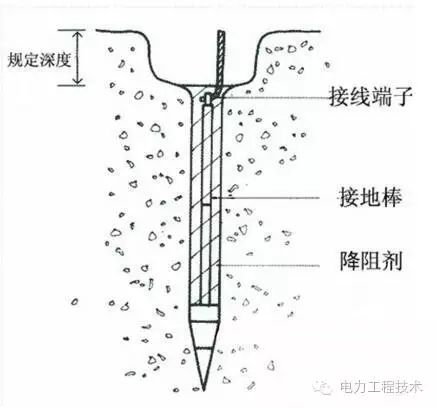

標準規定水平接地體要埋深0.6m以下。由于水平接地體埋深不夠，接地電阻受季節影響，尤其受土壤干濕度影響較大，由于表層土壤容易干燥。所以造成接地裝置的接地電阻不穩定，由于水平接地體的埋深不夠，就影響接地網的均壓，在發生接地短路時地面的跨步電壓較大，對巡視人員構成威脅，上層土壤的含氧濃度高袁容易發生腐蝕袁這也是水平接地體容易損壞的主要原因。
