全壓管對流動偏斜角的敏感性在很大程度上取決于d2/di及全壓管頭部的形狀。對于圖2-35(b)，對水平擴展角的不靈敏度在5度～15度范圍內，并且隨d2/di的增加而增加。

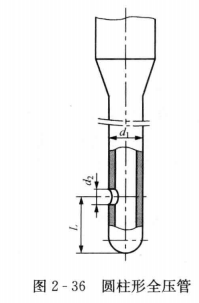

圓柱形全壓管見圖2-36，當l/di≥1.5時，其修正系數為1.0，對水平方向流動偏斜角的不靈敏性，也是隨d2/di的增大而增大。當d2/d1=0.4～0.7時，這個方向的不靈敏度為±(10度～15度)，對垂直方向擴展角的不靈敏度是±(2度～6度)。

與全壓管相比，靜壓管的設計要復雜些。因為測量靜壓要有兩種情況：一種是測量被繞流物體表面上某點的壓力或流通壁面上流體的壓力;另一種是測量流場中某點的壓力。

對于第一種情況，可以在繞流物體上或者流動壁面上開靜壓孔，開孔直徑在0.5～1.5mm之間，孔口要光潔，孔軸線垂直于壁面。

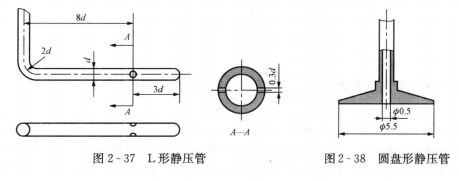

對于第二種情況，可以利用尺寸較小且具有一定形狀的測壓管插入流體中進行測量，圖2-37所示為I。形靜壓管，圖2-38所示為圓盤形靜壓管。

4.皮托管

皮托管也稱測速管(速度探針)，是將全壓管和靜壓管組合到一起，直接得到動壓的測壓或測速I具，其結構簡單，精度較高;主要結構形式有一字形或L形皮托管、T形皮托管。

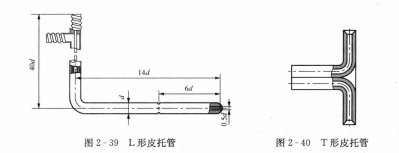

L形皮托管如圖2-39所示，L形皮托管頭部臨界點的中心孔測量流體的全壓，側面均布的小孔或狹縫測量的是靜壓，把它們的連通管接到顯示儀表上，就可以得到全壓和靜壓的差值——動壓。

對于這種形式的皮托管，頭部為半球形的要比頭部為錐形的對流動方向的不敏感性大。

T形皮托管比較適用于含塵量大的氣體通道及輸油管道上的流速測量，見圖2-40。它由兩根小管背靠背焊接在一起。其中迎著來流的小孔測量全壓，背著來流的小孔測量靜壓。這種測壓管對流動方向的變化很敏感。

T形皮托管結構簡單、制作方便，截面尺寸小，對流場的影響小，但是剛度差，適合近壁處的測量。

皮托管測量的是流體空間中某點的平均速度，它的頭部形狀、全壓孔的大小、靜壓孔的孔數及形狀、探頭與支桿軸的連接方式，都會對測量精度產生影響。

5.笛形管

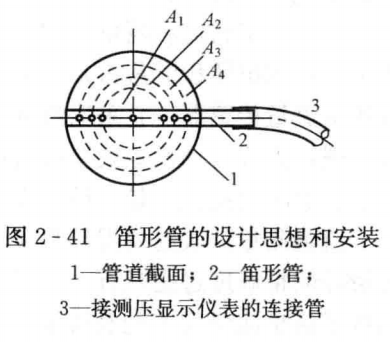

對于一維的管流流動，人們經常使用一種像笛子形狀的測壓管，稱為笛形管。在管道內安裝的笛形管見圖2-41。笛形管的設計思想是將被測量管的截面分成若干的同心圓，每個圓環的面積均相等，即

A1=A2=A3=A4

在區分等面積的環與直徑相交點及中心處開測量孔，這樣各個孔所感受的全壓為平均值。如果在它的背面再附設一個靜壓管，注意靜壓管的孔口要與流體流動方向垂直，兩支測壓管測得的差值就是動壓，因此用笛形管可以很方便地測量管道截面上的平均流速。
