焦化廠攔焦車機械系統綜合優化改進

李勇

(河鋼宣鋼檢修(機電)公司，河北張家口075100)

摘要：焦化廠煉焦系統主要機械設備為四大機車，分別為裝煤車、推焦車、攔焦車、熄焦車。在生產過程中由于設計等原因，存在部分性能不實用或迭不到生產要求的問題，如除塵接口閥密封不嚴、易撞擊損壞，除塵效果不好。為此根據工況要求和存在的問題，針對焦?fàn)t系統攔焦車機械系統存在的問題應用了新的技術進行了優化。

關鍵詞：攔焦車;除塵接口閥;提門油缸;軟連接

DOI:10.16640/j,cnkl.37-1222/t.2018.10.049

1背景

攔焦車是煉焦生產系統中主要設備，其性能好壞直接影響到煉焦生產是否順利以及煙塵處理的環保問題。通過對設備運行情況觀察，發現由于設計等原因，存在部分性能不實用或達不到生產要求的問題，如除塵接口閥密封不嚴、易撞擊損壞，環保效果不好，。國內生產煉焦設備的廠家對此類問題并沒有好的解決方法。為此根據工況要求和存在的問題，針對攔焦車系統主要設備存在的問題進行優化，提高設備使用性能，降低故障率，提高環保效果和安全性。

2技術方案

2.1 攔焦車除塵接口閥新技術應用

除塵接口閥是煉焦生產出焦對攔焦車除塵系統中重要的部件，作用是在焦?fàn)t出焦時將欄焦車除塵系統與除塵站除塵系統連接，將煙塵吸走，所以接口閥使用效果直接會影響到焦?fàn)t除塵效果。傳統除塵接口閥的除塵導套活動接口部位為剛性連接，在除塵閥導套頂出與除塵管道接口對接時，頂桿力度大了會出現撞擊現象，將導套和翻板等部件損壞，修復難度大，影響生產。頂桿力度小了會出現接口不到位，接口密封不嚴，導致吸力不夠，除塵效果差。

改造后，將除塵接口閥活動導套前部接口部位改為柔性連接，增加了導套接口的補償性能，既能保證接口閥連接嚴密，除塵效果好，又能緩沖對按時的沖擊力，保護除塵裝置不被撞壞。

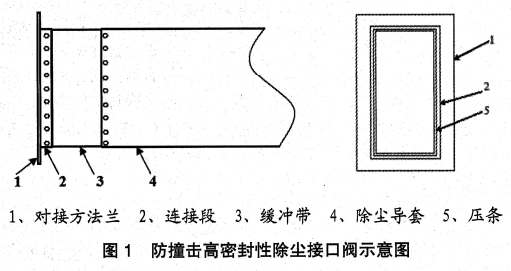

對接方法蘭1用鋼板制成，一端為對接平面，另一端通過連接段2與緩沖帶3連接，用壓條5固定連接;所述緩沖帶3由帶線層的皮帶制成，一端與方法蘭1連接，另一端與活動導套4連接，連接方式為螺栓連接，便于更換;所述除塵導套4用鋼板制成，由液壓頂桿驅動頂出，完成接口閥與除塵管道的對接。改造后結構簡單、工作可靠、制造成本低、維修方便、避免了因撞擊對除塵裝囂造成損壞，起到保護除塵裝置和提高接口窯封性的作用。

2.2攔焦車提門油缸機構底座銷軸改型

提門油缸是欄焦車使用過程中執行取焦?fàn)t爐門的一個機構，該機構能否正常運行直接影響到攔焦車能否完成取門攔焦工作。當提門油缸出現故障時，能否順利的將油缸拆檢也直接影響到攔焦車能否快速恢復使用性能。提門油缸與底座為銷軸連接，原設計為三根銷軸，其中兩根用于將底座固定在結構框架上，另一根銷軸用于連接油缸與底座，油缸末端連接柄在銷軸上可以轉動。在檢修過程中發現連接油缸和底座的銷軸發生竄軸時或銷軸磨損后，油缸連接柄就無法拆下，只能進行破壞性拆除，既浪費備件又費時間，對設備運行和檢修很不利。針對提門油缸連接銷軸設計缺陷中的問題，決定將連接銷軸改為一根通軸，將鋼結構和油缸底座及油缸連在一起，避免了中間銷軸出現竄軸或磨損無法拆下的問題，不僅提高了檢修效率，同時避免破壞性拆除的浪費。

3實施效果

軟連接技術在除塵接口閥上應用后，除塵效果明顯提高，故障率明顯下降。攔焦車提門油缸機構改型后檢修方便，縮短了檢修時間，較少了備件浪費。以上成果可應用于各種頂裝焦?fàn)t生產設備，已進行了推廣應用。

4關鍵技術及創新點

攔焦車除塵接口閥采用軟連接技術同時解決了除塵接口閥撞擊損壞和密封不嚴兩個問題。提門油缸和底座的連接軸三根改為一根，解決了軸磨損后出現卡阻無法拆卸，維修成本高的問題。國內煉焦除塵接口閥以剛性連接為主，此次柔性連接的應用尚屬首例，且效果明顯優于剛性連接。攔焦車提門油缸機構改型的應用在煉焦工況下使用效果明顯優于以前設備廠家采用的技術。

參考文獻：

[1]宮琚璐，焦化廠攔焦車檢修過程質量控制與持續改進[J].中國新技術新產品，2016 (03): 95.

[2]陳立京.6米焦?fàn)t攔焦車可靠運行措施研究與實施[J].化學工程與裝備，2014 (02)：96-99.

[3]武文義，徐長征，馬志國，李海燕，新型出焦裝煤除塵工藝在搗固焦?fàn)t上的應用[J].山東化工，2013，42 (10)：14 0+14 3.

[4]徐吉福，周夢遠.淺析煤焦化生產過程中存在的危險、危害因素[J].中小企業管理與科技(上旬刊)，2011 (10)：120.

作者簡介：李勇(19 81-)，男，河北張家口人，管理部項目負責人主要研究方向：機電設備安裝與維修。
