干貨|振動光纖與泄漏電纜的區別與選擇
在安全防范的各項系統中,作為最外圍的第一道防護,周界報警系統是非常重要的一環。周界報警系統種類也有很多種,比較常用的有紅外對射系統、脈沖電子圍欄等,偶爾也會用到振動光纜、泄漏電纜。振動光纜與泄漏電纜有什么區別呢?又該如何選擇呢?
1
兩者的傳輸介質不同
泄漏電纜其結構與普通的同軸電纜基本一致,由內導體、絕緣介質和開有周期性槽孔的外導體三部分組成。而振動光纖則用的是單模光纜。所以兩者在安裝方式上有一定的區別,振動光纖需要專門的光纖熔接,而泄漏電纜則不用。
2
工作原理不同

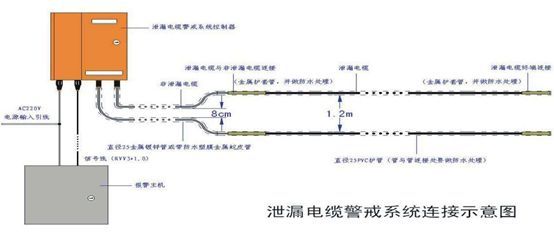

泄漏電纜主要是在敷設的兩個泄漏電纜之間形成了一個看不見的柱形電磁場防護區域,當人體和金屬體在這個區域移動時,就引起了電磁場擾動而被探測器檢測到,產生報警信號。對于非金屬體或非人體,比如樹枝等,由于對電磁場的干擾極弱,雖然在該防護區域移動,卻不能引起電磁場的擾動,因此不會報警。通過對探測器靈敏度的調整,可以將小動物,如小狗、小貓等在防護區域移動的干擾濾掉,達到有效防護的目的。
振動光纖則當光纖受到振動時,光纖中傳輸光的部分特性就會改變,通過配置特殊的感測設備,經過信號采集與分析,就能檢測光的特性(即衰減、相位、波長、極化、模場分布和傳播時間)變化。光的特性變化通過報警控制器的特殊算法和分析處理,區分第三方入侵行為與正常干擾,實現報警及定位功能。
此外,泄漏電纜系統因為其主要是由產生的不可見的電磁場來探測入侵,系統本身的運行不僅需要消耗電源,而且在有電磁干擾或者怕電磁干擾的區域不適用,以及在雷雨天氣也會受到雷電的影響而不能正常工作。同時泄漏電纜每根標稱長度為100米,這就限制了每個防區的最大程度只能在100米之內。鋪設時,感應電纜放在寬5米的帶狀區域的中間(施工區域較寬,造成工程量大),遠離任何能動的金屬物體,感應電纜距離大型能動的金屬物體如鏈狀圍欄的距離至少3米遠(易受運動的金屬物體影響,靠近馬路不適用;遇到鐵質周界不得不擴大施工區域長度)。
振動光纖系統則由于光纖是無源的,不需要供電,因為鋪設方便、靈活、安全,并且可以做到高隱蔽性。易于融入周圍環境;同時它還具有對外無信號輻射,防電磁干擾和射頻干擾;和耐腐蝕,抗外界環境和溫度的變化能力比較強。可在室外各種惡劣的自然環境中正常地進行二十四小時的防范工作,使用壽命可以長達20年以上。
