科技的不斷的進步以及經濟全球化發展，不僅大大的推動了社會進步，同時還為供電輸電系統帶來了新的挑戰，這一挑戰就是人們對電力的需求的增加。這就需要電力系統不斷地加大供電量。電力系統為了加大供電量可以有兩個方面的措施，一方面可以從供電設備以及供電企業管理入手；另一方面可以在電力線路設計上下文章。合理恰當?shù)倪x擇輸電的線路不僅能降低輸電過程中的損耗，還可以減少資金的投入。

電力線路設計中路徑的選擇

1、路徑選擇的重要性

我國地域遼闊人口眾多，因此就現在為止所建成的電力線路也很多。但是從這些輸電線路中我們可以發現，許多的線路在路徑的選擇上有著很大的缺陷，這些缺陷降低了輸電的效率，損壞了大量的輸電設備。因此在實際的電力線路的選擇中選擇合理的線路路徑至關重要。

2、線路路徑上的選線

所謂的線路路徑的選擇，在一般的情況下要分為兩步，首先是在圖上選線操作其次是野外選線。圖上選線就是通過對要架設地域的實際環境和地質情況等方面的深入的調查和勘探，將收集的資料進行匯總分析，初步的擬定出多個路徑設計方案，并對這些方案進行技術上的對比以及模擬操作。再經得相關單位以及相關人員的同意后選著出一個更為合理的圖上選線方案。以上的選線在獲得批準后還要進行野外的選線，來確定最終的線路路徑。

（1）圖上選線

圖上選線就是把要設計線路地域的地形地貌畫在畫板上，這一地形地貌圖與實際的比例一般是1:5000、1:10000或者是更大的比例。我們在圖上選線時要先將輸電線路的起止位置在畫板上標識出來，然后根據地形地貌將一切可能的路徑繪制在畫板上，這樣就形成了多個不同的路徑方案。然后通過收集到的該地域的相關的資料，對這些路徑進行比較分析，確定出幾個比較優秀的路徑方案。最后根據野外勘探，最終確定出最優的路徑。

圖上選線后在對路徑進行比較時，其具體的方法以及具體的內容主要包括以下幾個方面：

①電力線路工程中首先要考慮的是工程的投資，路徑線路的長短關乎著架設線纜的長短，因此對路徑方案進行比較時必須要考慮線路的長短；

②因為架設線路時，當?shù)氐牡刭|(zhì)情況會影響輸電的穩定以及安全，因此在比較路徑方案時，務必要考慮架設線路地段地形地貌和地勢以及不良地形情況對輸電的影響；

③電力線路施工中，建材的運輸以及后期對線路的維護都會用到必要的交通工具，因此在對路徑方案進行選擇時也要將地段是否利于運輸考慮在內；

④桿型選擇；

⑤不同的材料所用的資金投入不同，因此在對路徑的選擇中，要考慮線路的主要材料的投資。

在電力線路的建設之中，不免會對土地、工廠、企業、交通、通訊等造成影響，因此需要提前與相關的部門協商，并簽訂相關的協議。

圖上選線在繪制地圖時，人們不可能會將所有的地形地貌都繪制到地圖上，在繪制中所繪制的東西也會與實際的地形、地貌有所不同。并且繪制時，由于繪制的時間可能較長，繪制地域的建筑也可能會與原本調查的不同。因此在繪制完地圖后，還必須針對所要繪制的地圖進行野外的勘探。這樣做的目的就是為了核對選線方案。并且在二次勘探中還要就將要施工的地域分析交通運輸是否方便，為后期施工做準備。

（2）野外選線

我們在經過了圖上的選線操作后，還要進行野外的勘探，也就是野外選線操作。所謂的野外選線就是繪制線路路徑在具體的施工區域進行落實，并且埋設好相關的標志，以便以后的勘察。

路徑的選擇工作關系著施工的經濟投入和后期的運行維護，因此設計人員必須認真對待，設計出最佳的路徑方案。在路徑的選線操作中一般遵循以下原則，就是轉角少、跨度小、占地少、拆遷少、盡量少的砍伐樹木、盡量不影響交通運輸，并且在選擇線路路徑時,最好是選擇坡度較緩的山腳或丘陵地帶，如圖1所示。

圖1

3、桿塔的定位

在上面已經設計好了路徑方案，我們現在要做的就是要在設定好的路徑上進行定線測繪，并且在圖上配置好桿塔的位置，我們稱之為桿塔的定位。桿塔的定位操作是電力線路工程中一個十分重要的環節，關乎著線路的正常的的運作以及后期的維護和輸電的安全。

（1）桿塔定位前的測量

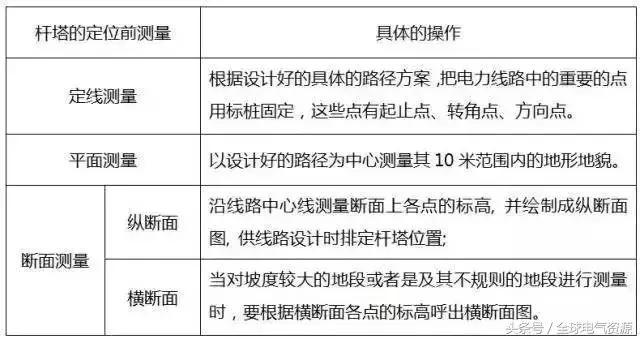

線路路徑方案在選定以后，還要進行施工地域的最后的勘察，這一操作是十分有必要的，因為這一操作是為后期的施工提供必要的資料和數據。這一測量操作主要包括三個方面：定線、平面和斷面。

（2）桿塔的室內定位

室內定位以及室外定位工作是桿塔定位是常見的兩種操作形式。室內定位就是在室內用模型對塔桿的位置進行模擬布置；室外定位則是將室內布置好的桿塔位置在野外進行校正，并用一定的標樁標定下來。桿塔的定位操作十分的重要，因為其關系著電力線路工程的投資以及后期輸電的安全和穩定。我們在對桿塔進行定位時，首要的要求就是無論在任何的天氣下架設的導線都不會對地面造成影響，這一影響有一個相對的安全距離我們稱之為限距。

室內的定位操作一般應該注意以下幾種情況：

① 我們要盡可能的減少孤立檔，因為這樣的檔距會影響桿塔的受力，一會給施工帶來很大的麻煩，二還對后期的維護帶來了不便。

② 桿塔在山地進行定位時，要保證桿塔的焊接排桿的牢固，并且還要設定好相應的拉緊線。

③ 桿塔盡可能的避免在陡坡處定位，若無可避免則要考慮其地基有沒有可能會被雨水等沖塌。

④ 對桿塔進行拉線操作時，應該盡量的注意拉線的位置的選定，這一位置要盡量的避免打在路邊等人們經常經過或聚集的地方。

（3）桿塔的室外定位

在完成了桿塔的室內定位操作后，我們要進行的就是對桿塔進行室外的定位。由于室內的定位已經對桿塔的形式以及桿塔的位置設計好，那我們要做的就是在施工現場對桿塔位置進行樁定。但是室內定位操作時，我們是在一個比例很小的地圖上進行的，那么桿塔周圍具體的地形地質狀況就很難具體的反映出來。因此在四外定位時，需要重新對立桿現場的地形地貌進行勘測核對，看室內定位的桿塔是否能在該處立桿，否者就要對某些桿塔的位置進行相應的調整。

除了以上的操作之外，還要對對某些情況進行補測，一次來核對測量點的標高，核對限距的高度，核對線路轉角度數等來補充室內的定位操作。

在以上的操作都完成后，也就是桿塔的位置都初步的判定以后，我們還要對電力線路各個部分的設計進行校對，來檢驗桿塔的定位是否合理，是否滿足設計規范所規定的的條件，其檢驗的內容主要包括以下幾方面：

各種桿塔的設計條件的檢查；

直線桿塔搖擺角的校驗；

直線桿塔上導線的上拔校驗；

耐張絕緣子倒掛校驗；

懸垂串垂直荷重的校驗；

導線懸點應力的校驗；

懸垂角校驗；

桿塔基礎的傾覆校驗；

交叉跨越間距的校驗；

導線風偏后對地、物距離的校驗。
