一、有市電時UPS輸出正常，而無市電時蜂鳴器長鳴，無輸出

故障分析：從現象判斷為蓄電池和逆變器部分故障，可按以下程序檢查：

1、檢查蓄電池電壓，看蓄電池是否充電不足，若蓄電池充電不足，則要檢查是蓄電池本身的故障還是充電電路故障。

2、若蓄電池工作電壓正常，檢查逆變器驅動電路工作是否正常，若驅動電路輸出正常，說明逆變器損壞。

3、若逆變器驅動電路工作不正常，則檢查波形產生電路有無PWM控制信號輸出，若有控制信號輸出，說明故障在逆變器驅動電路。

4、若波形產生電路無PWM控制信號輸出，則檢查其輸出是否因保護電路工作而封鎖，若有則查明保護原因；

5、若保護電路沒有工作且工作電壓正常，而波形產生電路無PWM波形輸出則說明波形產生電路損壞。

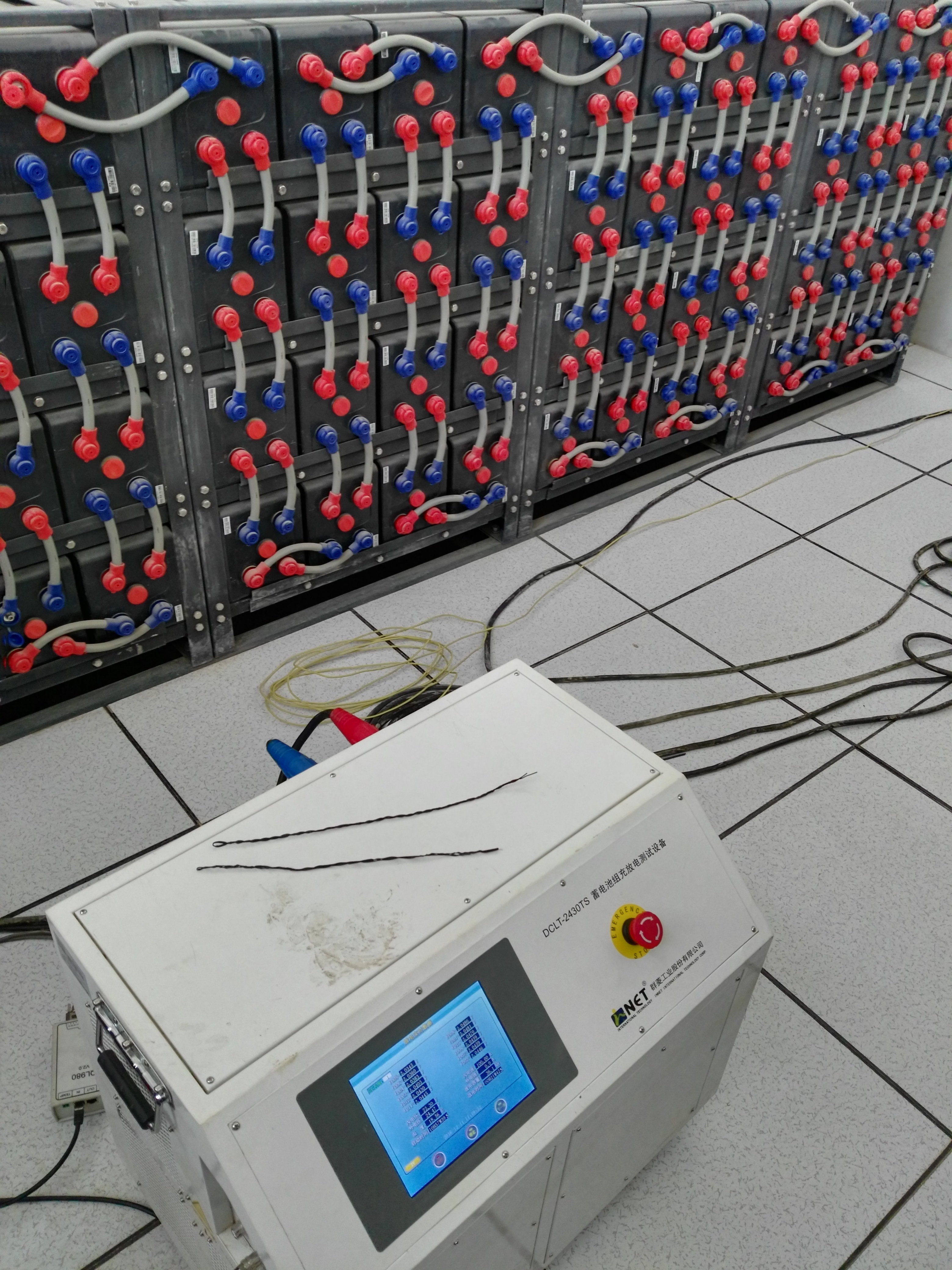

上述排故順序也可倒過來進行，有時能更快發現故障。北京群菱專注于蓄電池及UPS電源維護測試領域，針對蓄電池運維維護的難題，推出蓄電池在線監測系統，本系統可跟蹤電池的性能均衡性，當發現性能嚴重惡化的故障電池，系統會立即報警，為電池組“精細”維護提供依據。

二、蓄電池電壓偏低，但開機充電十多小時，蓄電池電壓仍充不上去

故障分析：從現象判斷為蓄電池或充電電路故障，可按以下步驟檢查：

1、檢查充電電路輸入輸出電壓是否正常；

2、若充電電路輸入正常，輸出不正常，斷開蓄電池再測，若仍不正常則為充電電路故障；

3、若斷開蓄電池后充電電路輸入、輸出均正常，則說明蓄電池已因長期未充電、過放或已到壽命期等原因而損壞。

三、逆變器功率級一對功放晶體管損壞，更換同型號晶體管后，運行一段時間又燒壞

故障分析：電流過大

1、過流保護失效。當逆變器輸出發生過電流時，過流保護電路不起作用；

2、脈寬調制（PWM）組件故障，輸出的兩路互補波形不對稱，一個導通時間長，而另一個導通時間短，使兩臂工作不平衡，甚至兩臂同時導通，造成兩管損壞；

3、功率管參數相差較大，此時即使輸入對稱波形，輸出也會不對稱，該波形經輸出變壓器，造成偏磁，即磁通不平衡，積累下去導致變壓器飽和而電流驟增，燒壞功率管，而一只燒壞，另一只也隨之燒壞。

北京群菱交直流電源設備檢測維護解決方案：

四、UPS開機后，面板上無任何顯示，UPS不工作

故障分析：從故障現象判斷，其故障在市電輸入、蓄電池及市電檢測部分及蓄電池電壓檢測回路：

1、檢查市電輸入保險絲是否燒毀；

2、若市電輸入保險絲完好，檢查蓄電池保險是否燒毀，因為某些UPS當自檢不到蓄電池電壓時，會將UPS的所有輸出及顯示關閉；

3、若蓄電池保險完好，檢查市電檢測電路工作是否正常，若市電檢測電路工作不正常且UPS不具備無市電啟動功能時，UPS同樣會關閉所有輸出及顯示。

4、若市檢測電路工作正常，再檢查蓄電池電壓檢測電路是否正常。

五、在接入市電的情況下，每次打開UPS，便聽到繼電器反復的動作聲，UPS面板電池電壓過低指示燈長亮且蜂鳴器長鳴

根據上述故障現象可以判斷：該故障是由蓄電池電壓過低，從而導致UPS啟動不成功而造成的。拆下蓄電池，先進行均衡充電（所有蓄電池并聯進行充電），若仍不成功，則只有更換蓄電池。

六、一臺后備UPS有市電時工作正常，無市電時逆變器有輸出，但輸出電壓偏低，同時變壓器發出較大的噪音

故障分析：逆變器有輸出說明末級驅動電路基本正常，變壓器有噪音說明推挽電路的兩臂工作不對稱，檢測步驟如下：

1、檢查功率是否正常；

2、若功率正常，再檢查脈寬輸出電路輸出信號是否正常；

3、若脈寬輸出電路輸出正常，再檢查驅動電路的輸出是否正常。

七、在市電供電正常時開啟UPS，逆變器工作指示燈閃爍，蜂鳴器發出間斷叫聲，UPS只能工作在逆變狀態，不能轉換到市電工作狀態

故障分析：不能進行逆變供電向市電供電轉換，說明逆變供電向市電供電轉換部分出現了故障，要重點檢測：

1、市電輸入保險絲是否損壞；

2、若市電輸入保險絲完好，檢查市電整流濾波電路輸出是否正常；

3、若市電整流濾波電路輸出正常，檢查市電檢測電路是否正常；

4、若市電檢測電路正常，再檢查逆變供電向市電供電轉換控制輸出是否正常。

北京群菱的蓄電池智能在線監測系統主要應用于發電廠、供電局、變電站等電力直流系統；通信公司的機房、基站；儲能電站、太陽能、風電等用電單位；鐵路供電變電站;金融、石油、化工、醫院等企事業單位的UPS機房等后備電源使用場合，實時監測大容量蓄電池組的電池電壓、內阻、充放電電流、剩余電量、電池健康狀態等，并實時判斷告警狀態，發出聲光報警，還可以用手機短信報警，保證蓄電池組可靠運行。累計供貨了上萬臺，服務上千家企業。

八、后備式UPS當負載接近滿載時，市電供電正常，而蓄電池供電時蓄電池保險絲熔斷

故障分析：蓄電池保險絲熔斷，說明蓄電池供電流過大，檢測步驟如下：

1、逆變器是否擊穿；

2、蓄電池電壓是否過低；

3、若蓄電池電壓過低，再檢測蓄電池充電電路是否正常；

4、若蓄電池充電電路正常，再檢測蓄電池電壓檢測電路工作是否正常。

九、UPS只能由市電供電而不能轉為逆變供電

故障分析：不能進行市電向逆變供電轉換，說明市電向逆變供電轉換部分出現故障，要重點檢測：

1、蓄電池電壓是否過低，蓄電池保險絲是否完好；

2、若蓄電池部分正常，檢查蓄電池電壓檢測電路是否正常；

3、若蓄電池電壓檢測電路正常，再檢查市電向逆變供電轉換控制輸出是否正常。
