投影儀和讀數顯微鏡

測量電線電纜厚度，現行國家標準規定測量方法采用投影儀及讀數顯微鏡測量。

1 、投影儀

DTT低倍投影儀是光學投影儀，它是光學計量儀器中檢測效率很高的一種儀器。它的主要優點是對復雜輪廓的測量精確而迅速，適用于電線電纜的厚度測量。

2 、測量方法

本儀器可做直接測量、比較測量和描繪測量。

3 、儀器保養及注意事項

應有檢定部門的合格證。

儀器的安裝環境應保持清潔、避免有害氣體。室溫宜在20±8℃，相對濕度不超過50%，安裝應平穩、無振動，儀器不使用時應套上罩子，保護儀器。

光學零件表面要保持清潔，盡量避免用手指接觸。若有油跡、灰塵時，最好用貍毛輕輕去浮土，然后用酒精、乙醇混合物液輕輕擦拭，若擦拭可避免時，則不要多擦。投影儀屏幕出現油跡時，可用皂液擦拭，但必須把皂液用清水擦拭干凈。

儀器不使用時，應對金屬光潔表面涂上不含堿、酸，而且清潔的防銹油脂。

4 、讀數顯微鏡

讀數顯微鏡是為光學計量儀器之一種，它結構簡單，操作方便，適用范圍廣泛，可以測量孔直徑、刻線寬度、長度及電線電纜的絕緣和護套厚度。本儀器測量范圍為0～8mm，測量精度為0.01mm。

5 、測量方法

將儀器置于被測物體上，使被測物體的被測部分用自然光或燈光照明，然后調節環境螺旋，使視場中同時出現看清分化板與物體像。

進行測量時，先旋轉讀數鼓輪，使刻有長度的玻璃分析板移動同時稍微轉動讀數顯微鏡，使豎直長線對準測物部分進行微動測量。找到一邊為基準點，基準邊在2mm的位置上，在轉動微分筒輪，使帶有玻璃分劃線移動到測量邊時再進行讀數。

6 、儀器保養及注意事項

儀器能正常使用時絕不允許自行拆卸，否則會破壞儀器的原有精度。儀器存放和使用時應盡量避免灰塵、潮濕、過冷過熱與含有酸、堿性氣體。

透鏡表面有臟物須用柔軟物體如脫脂棉、軟毛刷、透鏡紙等。碰到油跡污垢時，可用脫脂棉沾取少許酒精和乙醚混合液輕輕擦拭。

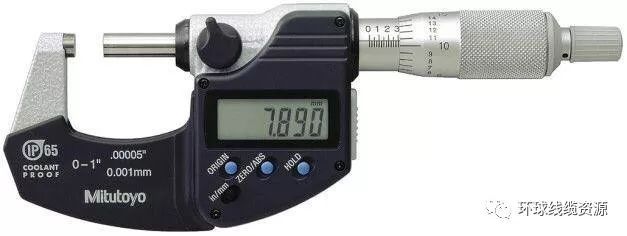

外徑千分尺

外徑千分尺又叫螺旋測微器，主要用來測量零件的外尺寸，它比游標卡尺精度高，使用方便、準確，也是工廠最常用的量具之一。

外徑千分尺的類型很多，但構造原理基本相同，是利用螺旋運動原理，把螺旋運動變成測桿的直線位移類進行測量的一種工具。這種量具由于受到螺旋制造精度的限制，其刻度值通常都是0.01毫米，所以實際上是百分尺，習慣上叫千分尺。

1、千分尺測量的氛圍和精度

千分尺的測量范圍分為0～25；25～50，50～75等，間隔是25毫米，應按被測零件尺寸大小選用。

千分尺的制造精度有0級和1級兩種。0級精度最高，1級次之。千分尺的制造精度，主要由它的示值誤差和測量面的平面平行度誤差的大小來覺得。小尺寸千分尺的精度要求見表2。

表2 千分尺的精度要求

2 、外徑千分尺的構造

外徑千分尺由尺架、固定或可換測桿、動測桿、固定套筒、轉輪和止動器等部分構成

3 、千分尺的讀法

千分尺是利用固定套筒和微分筒相互配合來進行讀數的。主尺刻度的沒兩條刻線間的距離為1毫米，微分筒上沿著斜面均勻地刻有50條刻線，微分筒旋轉一周，測桿前進或后退0.5毫米，所以微分筒上每一格表示的數值0.5毫米÷50=0.01毫米。這是微分筒的刻度值。微分筒是用來讀主尺的小數值，這是千分尺的共同特點。

具體讀法是：

a）先讀整數，看微分筒左邊固定套筒上露出來的刻線是多少，讀數時要特別注意0.5毫米刻線是否露出來了，否則就會少讀或多讀0.5毫米。

b）讀小數：看微分筒上的哪條刻線與固定套筒上的軸線對齊，如果0.5毫米的刻線沒有露出來，那么微分筒上的軸線對齊的線就是讀得的毫米小數，如果0.5毫米的刻線已經露出來，則還要加上0.5毫米才是真正的得數。

c）兩次讀數相加就是千分尺上表示的尺寸。

當固定套筒的軸向刻線與微分筒上的任何一條刻線都對不齊時，就應該估計這個數，這時的讀數是地三位小數，即微米。

4 、外徑千分尺的使用方法：

a、 使用前首先檢查是否有合格證，否則不準使用；

b、 使用前先用軟布或干凈棉紗擦兩個測量面，然后旋轉棘輪，棘輪能帶著微分筒靈活地旋轉。在全行程內，不許有卡住微分筒與固定套筒相互摩擦的現象，用手把微分筒定住，或用止動器把活動測桿緊固后，棘輪能發出清脆的卡卡聲，這說明棘輪良好。

c、 使用千分尺時應先校對“0”位，0～25mm可以直接校對。

游標卡尺

1、游標卡尺的結構形狀

游標卡尺結構簡單，使用方便，是工廠最常用的計量工具。

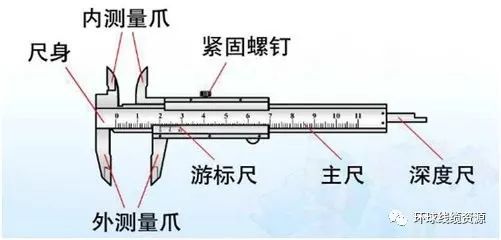

游標卡尺的構造：游標卡尺是利用游標主尺的滑動來改變游標量爪與主尺量爪的相對位置來進行測量的一種工具。游標卡尺的種類很多，但構造原理是相同的，主要是主尺、主尺量爪、游標、游標量爪、游標尺和緊固螺絲等部分組成。現在常用的游標卡尺有三用游標卡尺，單面量爪游標卡尺和雙面游標卡尺。我們現在用的主要是三用游標卡尺。所謂三用即游標卡尺可以用來測量內徑、外徑、深度，當然也可以測量長度。

2 、游標的讀數原理

游標卡尺是一種中等精度的計量工具，不適宜用來測量精度較高的尺寸。游標卡尺的精度與它的游標刻度值有關。根據游標刻度值的不同，游標卡尺分0.02、0.05和毫米三種。沒一規格只能適用一定范圍，并有幾種不同數值。

表1游標卡尺的測量范圍及讀數值

為了對游標量具作深入的了解，以便更好地掌握游標量具的方法，以0.1毫米的游標卡尺為例來分析游標卡尺的讀數原理。0.1毫米游標卡尺的主刻度每格是1毫米，如果主尺的9格寬度等于游標尺的10格寬度，那么游標卡尺每一格的寬度是0.09毫米，這時主尺的刻度線間隔與游標卡尺的刻線間距差為0.1毫米，這個差就是游標尺的刻度值。

如何讀數通過實例進行講解。

有了游標卡尺就很容易精確地讀出被測尺寸的大小。例如0.1毫米的游標卡尺可以精確地讀出0.1毫米，0.02毫米的游標卡尺可以精確地讀出0.02毫米，0.05毫米的游標卡尺可以精確地讀出0.05毫米。

游標卡尺是利用主尺和游標尺互相配合進行讀數的，主尺用來讀出被測尺寸的整數部分，游標尺用來讀被測尺寸的小數部分。一般讀游標卡尺時分三步：

a、先讀整數：看游標卡尺“0”線左邊主尺上第一刻度線的數值。

b、讀小數：看游標卡尺“0”線右邊，數一數游標尺第幾條刻線和主尺的刻線對齊。讀出毫米小數。

c、把上面兩次讀得的數相加，就得出卡尺表示的尺寸。
