引子

剁手黨同事收到一個快遞，已經不記得是什么東西了。

滿懷期待的打開，我去~！@#￥%……&*

但這確實是真實發生的。你肯能會問，親，包郵么？包裝木有成本啊？

對不起，搞技術的我想到的竟然是協議封裝、開銷、有效載荷等欠扁的詞匯。既然勾起了我的興趣，就給大家嘮一嘮網絡傳輸有效速率的問題。

現實和理論的差距

相信大家經常遇到各種宣稱的網絡速率，如：

作為老司機的您也會微微一笑很傾城，這是理論峰值而已，誰體驗到這么高的速率？真實網絡環境中，有效的速率到底是多少？

寫到這兒，我隨手拿出手機，用Speedtest測一下電信4G的表現：

下載速率47.89Mbps 上傳速率33.72Mbps

說好的峰值300Mbps呢（暫不考慮帶寬共享的問題）？

按照以往的經驗，WiFi實際測試速率大致是理論值的1/4~1/3。

是運營商和設備商在忽悠人么？我相信現在也沒有很軸的仁兄會去因?yàn)檫@個速率的問題去找廠商argue。應該是或多或少理解開銷這個問題。上圖中的各種海綿、包裝盒就是開銷，充電器才是有效載荷。

差距主要來自開銷和損耗

網購族熟悉的快遞包裹就是層層封裝。封裝的目的是對有效貨物進行保護和標準化運輸。禮盒包白盒、封皮套禮盒、中箱裝小箱，最后都塞進集裝箱，通過海陸空各種方式運輸。

類比打包過程，在網絡傳輸里面就是協議封裝。各種包裝盒及快遞單上的地址可以理解為各層協議報文頭。其實現實與電子世界、宏觀和微觀還真都是相通的。顯然封裝是非常必要的，開銷是不可避免的。

上面說的各種理論速率，就相當于x通、x豐通過海陸空的運輸方式把整個包裹送到你手中的效率。運費怎么計算？通常是用重量；如果空運，是按體積收費。快遞公司才不管你塞的泡沫還是珠寶，整個大包裹對快遞公司來說都是有效的，就是宣傳的理論峰值速率。

而真正對消費者有效部分（上圖充電頭）才是有效速率。有效載荷payload的體積占整個包裝體積的百分比就是傳輸效率。

號稱1000Mbps的G.hn PLC，實際家居環境中到底表現如何？

恰好，有幸看到一份詳細的電力線傳輸測試報告，將不同廠商的采用G.hn及HomePlug AV2標準的PLC設備橫向比拼評測。我不打算把詳細的評測報告給大家慢慢解釋，只是把關鍵結論展示出來。

測試環境

包括標準實驗室測試、外場測試點13個，覆蓋深圳關內及關外主要地產開發商戶型，戶型涵蓋平層、復式、城中村、別墅。

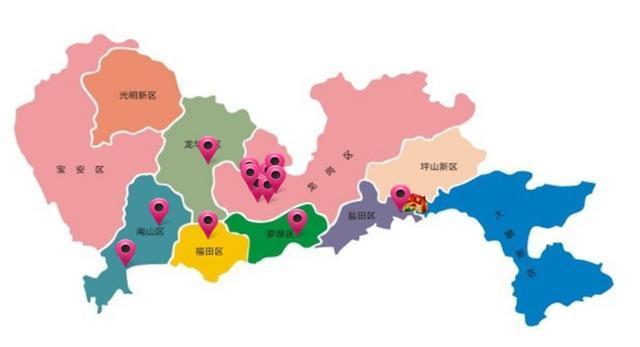

外場測試地點

揭曉前，再普及一下回路的概念：簡單理解就是一個空氣開關（下圖黑色部分）可以控制的電路，含開關/照明、普通插座、空調插座等。下圖中空調都在各自獨立的回路中，所有照明在一個回路，插座分成了3個回路。

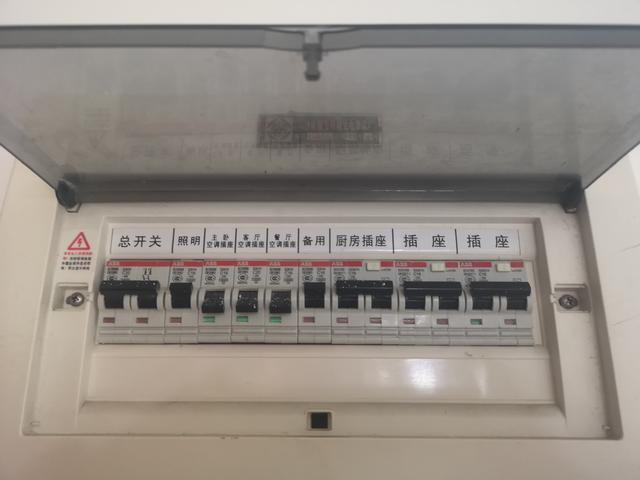

典型空氣開關

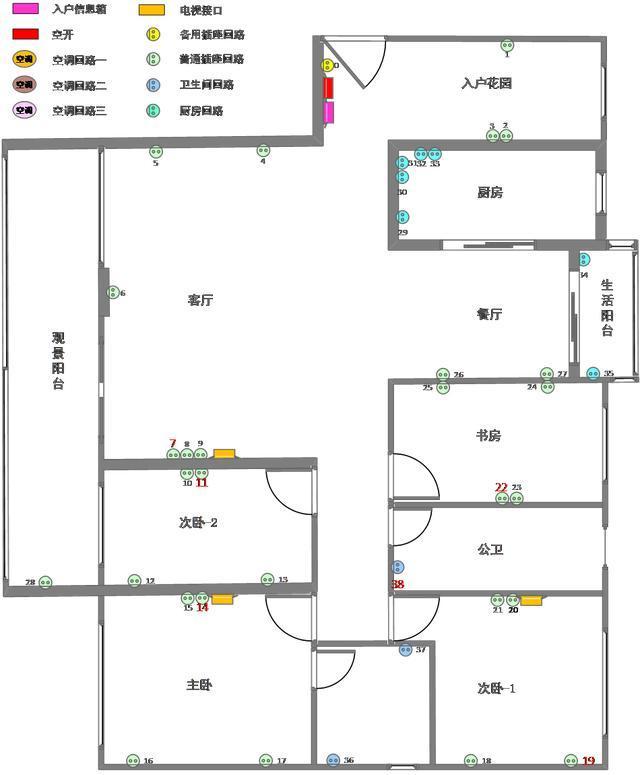

典型家居電氣回路

13個場地測試主要結論：

關于速率

（僅代表研發過程中某次測試結果，芯片和設備在不斷優化中）

1. 兩PLC同回路：G.hn最高速率365Mbps，HMAV最高速率191Mbps

2. 兩PLC異回路：G.hn最高速率145Mbps，HMAV最高速率101Mbps

3. 三PLC測試結果與兩節點基本一致，略微下降。

4. 十六PLC可穩定組網；兩個測試場地均可同時支撐十六路在線高清視頻點播、直播；

5. 一拖十五PLC組網，兩PLC間，異回路速率稍低，其他PLC節點可以達到100Mbps左右。

關于家電干擾

1. 三大件影響較小，例如冰箱、空調、電視基本無影響；

2. 同回路下家電對兩節點PLC（客廳插座和主臥插座）傳輸?shù)挠绊?

· 大功率加熱類電器影響相對較小，電器接入后工作時速率降幅20%以內。例如電飯煲、熱水壺、烤箱、微波爐；

· 電源適配器影響較大，電器接入后工作時速率降幅30%-80%；例如，電動車充電、華為盒子電源、手機充電器等；

· 照明類影響較大，電器接入后工作時速率降幅50%左右，例如歐普小夜燈、飛利浦射燈、臺燈等；

· 電機類影響較大，電器接入后工作時速率降幅83%左右，例如按摩棒、吹風機。

采用G.hn技術的華為路由Q2 組網在常規干擾下也能做到全屋100Mbps everwhere，只要您別有事兒沒事兒總開振動棒！

【End】
