跟隨著城域網技術的演進步伐，各通信設備廠家在最初的MSTP/SDH+PCM一體化架構的基礎上對各自的光電一體化設備功能又做了改進，推出了一種新形態的光電一體化設備，業務接入能力更強、調度更靈活、傳送效率更高，對電力系統差異化業務支持更靈活。

這種新型光電一體化設備采用為MSTP+PTN+PCM一體化架構設計，以SDH技術與MPLS-TP技術為核心，采用SDH總線與分組高速總線，支持電路交換與PTN分組交換雙核進行統一交換，既支持STM-N光口上行又能支持PTN GE/10GE光口（亦可將Ethernet分組業務匯聚后作為UNI GE/10GE光口）上行。這種架構設計可針對不同業務靈活采用不同的交換方式進行傳送，既滿足了業務IP化演進需求，通過分組傳輸利用彈性管道實現帶寬復用，提高帶寬利用率，又能滿足電力系統部分生產業務例如繼保信號對低時延要求，同時又通過內置的PCM板卡，兼顧了電力系統當前仍然存在的語音與低速率信號業務需求。采用這種架構設計方案的廠家基本上為傳統的傳輸設備廠家以各自原有傳送（PTN/MSTP）平臺為基礎加以改進，實現一種設備，三種模式靈活轉換。目前支持這種架構的設備廠家有華為、深圳震有科技等。

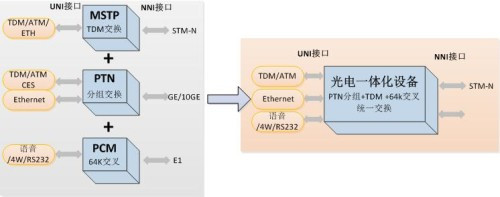

圖 4 MSTP+PTN分組交換+PCM一體化

架構功能模型總體來說，光電一體化設備具備以下一些特點：

1. 采用多平面一體化架構設計，支持MSTP/SDH+PCM雙平面， 或MSTP+PTN+PCM三平面。同一設備，可靈活配置為MSTP、PCM、PTN/Ethernet模式或混合模式，模式之間只需板級擴展即可靈活轉換。同時支持三平面的新型光電一體化設備更符合城域網的演進方向，同時對電力系統差異化業務的支持更加靈活。

2. 業務接口豐富，支持TDM業務、PCM業務、10M/100M/1000M以太網業務，滿足ALL IN ONE發展趨勢，可全面接入變電站、供電所各種業務。

3. 兼容性強，能與電力通信網已有本地光傳輸網對接，與主流通信廠家MSTP設備互聯互通。

4. 無需布放傳輸設備與PCM之間互聯E1電纜與DDF環節，減少故障點。

5. 設備安全、穩定、可靠，核心部件采用1+1備份（如主控、交叉、時鐘、電源等）。

6. 組網靈活，支持各種復雜組網，滿足電力通信網的各種應用拓撲結構。

7. 統一網管，可采用帶內帶外方式對設備進行管理，支持對業務電路端到端管理，運維便捷。

8. 系統集成度高，功耗低，節能環保。

新型光電一體化設備與城域網演進方案

電力系統通信專網當前已基本完成省干、地市兩級傳輸專網的建設，電力省干采用ASON或OTN技術傳送，地市電力城域網（本地傳輸）當前首選MSTP技術來建設，隨著業務IP化的發展，電力本地傳輸已逐步開始采用PTN方式。從安全可靠性角度考慮，電力系統在這兩級傳輸層面上采用不同廠家設備來組建A/B兩個平面傳輸網絡，A/B平面傳輸網絡互為1+1冗余備份。

隨著智能電網建設的推進，110KV站及以下35KV站、供電所等綜合接入層的通信網絡建設與改造陸續展開。采用何種設備來建網？這是電力通信設計與管理人員需要謹慎考慮的問題。大致來說，主要有兩種思路：

保守型建網策略

依托現有的MSTP傳輸A/B平面，采用傳統的MSTP+PCM方案或MSTP+PCM一體化設備來建設。該策略的優點是沒有技術上的不確定性，缺點是隨著業務IP化的發展，本地傳輸網由現有的MSTP電路交換向分組交換技術升級換代后，也將面臨升級換代的局面，造成投資浪費。

積極型建網策略

采用新型MSTP+PTN+PCM光電一體化設備來建網，既可與當前MSTP傳輸網無縫對接，同時在將來本地傳輸網（城域網）由MSTP電路交換向分組交換演進后，無需更換設備只需通過增加相關的PTN板卡與升級后的城域網對接，業務調度與傳送靈活轉換，保護現有投資。此種建網方案的平滑升級過程示意見圖 5。

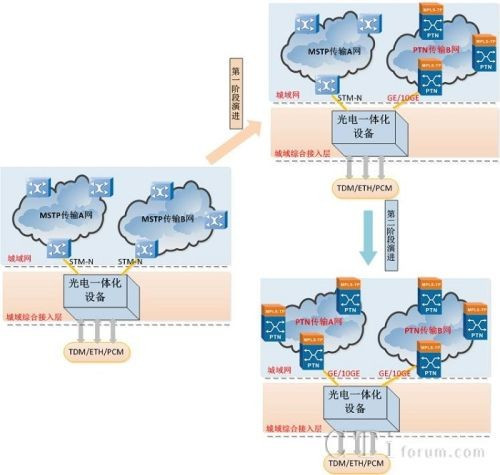

圖 5 新型光電一體化與城域網配套平滑升級示意圖

階段一：

城域網由MSTP傳輸A/B網絡演進為MSTP傳輸A網+PTN傳輸B網。在采用新型光電一體化設備組網的城域綜合接入層，無需更換設備硬件，只需擴容相關PTN板件，即可支持PTN 10GE/GE光口上行，與城域網PTN傳輸B網實現對接。此時光電一體化設備的為MSTP+PTN+PCM混合工作形態，分別接入城域MSTP傳輸A網與PTN傳輸B網。

階段二：

城域網由MSTP傳輸A網+PTN傳輸B網演進為PTN傳輸A/B網。在采用新型光電一體化設備組網的城域綜合接入層，只需通過調整數據配置，將原有MSTP STM-N光口上行與MSTP傳輸A網對接改為PTN 光口上行與PTN傳輸A網對接。此時光電一體化設備為單純的PTN+PCM工作形態，采用PTN上行分別接入PTN傳輸A/B網。

新型光電一體化設備為集成多種傳輸平臺（MSTP+PTN+PCM平臺為一體化架構設備，滿足ALL IN ONE發展趨勢，隨著城域網的演進無需更換硬件實現平滑升級，具有交叉容量大、多業務接入，組網靈活、投資經濟性等特點，滿足電力通信網發展的要求，在電力通信網35KV站等農網改造和建設項目中給電力用戶提供了更好的選擇。
