在輸電線路上采用串聯補償裝置(以下簡稱“串補裝置”)來提高系統的穩定輸送容量，改善線路電器參數，實現2條線路輸送3條線路的功率，既提高了傳輸功率又節省了投資。徐州供電公司500kv三堡變電站裝設的串補裝置實現了提高長線路的穩定輸送容量，在華東電網“北電南送”輸電網絡中發揮了重要作用。

　　1串補裝置的基本知識

　　1.1基本原理

　　安裝串補裝置后穩定輸送容量提高的原理：高壓輸電線路的靜態穩定輸送功率可由下式表示

　　式中，U1、U2為線路兩端的電源電壓；δσ為線路兩端的電源電壓的相角差；XL為線路的阻抗；U1U2/XL為線路的極限輸送功率(靜態穩定極限)。當線路中安裝有串補電容器后，線路的穩定輸送功率為

　　在同一個相角差(σ相同)的條件下，將裝有串補電容器前后的穩定輸送功率進行比較：Ke=Xe/XL為補償度。在500kv超高壓輸電線路工程中，若補償度設為40%，則每條輸電線路安裝串補電容器后的穩定輸送功率與安裝前的穩定輸送功率之比為1.67倍。即安裝了2套串補裝置后相當于增加了一條輸電線路。

　　1.2基本接線形式

　　串聯電容補償裝置由電容器組、金屬氧化物變阻器(MOV)、放電間隙、阻尼電抗、旁路開關、絕緣平臺、保護和控制系統組成。串補裝置采用的是固定式裝置，其保護電容器的設備是MOV、分路間隙及旁路斷路器。該串補裝置的基本接線如圖1所示。

       2電容器組的應用

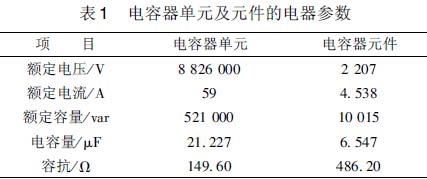

　　電容器組是串補裝置的主要設備，其主要技術參數及有關性能見表1.

　　2.1外熔絲電容器及內熔絲電容器

　　串補用的電容器通常有2種：外熔絲電容器及內熔絲電容器。內熔絲電容器是每相電容器組由320臺電容器單元組成。該電容器是油浸全膜電容器，實際設計的電場強度為170V/um。電容器組的保護水平為2.3pu，保護電壓為230。

　　外熔絲電容器是熔絲裝置安裝在電容器單元的外部。IEC標準規定外熔絲的熔斷電流應是所保護的電容器額定電流的1.43倍以上，一般取1.5倍。作為串補用的電容器還需要考慮電容器組兩端短路放電時熔絲不被熔斷，否則在系統發生故障而串補電容器組退出運行時，旁路間隙或分路開關旁路電容器組時會使電容器組的外熔絲動作。

　　采用外熔絲的電容器，當發生故障熔絲熔斷后，熔絲管會跌落下來，巡視人員比較容易發現。但也有缺點，如電容器通常有許多的電容器元件按照一定的規律串并聯而成，當其中某個元件被擊穿后，與之相關聯的并聯組會被短路，電容器單元的電容量就會增加，此時該電容器單元仍能工作；工作電流會流過故障電容器元件的故障點使故障擴大，最后使整個電容器單元發生故障，熔絲動作并使故障電容器單元退出運行。若此過程比較長，故障元件的故障點在電流的作用下會不斷地產生氣體，就有可能使電容器鼓肚子甚至外殼破裂，使整個電容器單元退出運行后會造成電容器組損失較大的容量以及在其他健康的電容器單元上的過電壓較高等不良后果。

　　2.2熔絲熔斷對電容器元件的影響

　　由于電容器單元的熔絲被熔斷后的恢復電壓較高，熔絲的制造相對比較困難。采用內熔絲的電容器的熔絲安裝在電容器的內部，每個電容器元件都有相應的熔絲。當某個電容器元件發生故障時，只是該電容器元件的熔絲熔斷，切除該電容器元件。故障電容器元件被切除后，該電容器單元仍然可以正常運行。損失的電容器容量較小，按電容器組設計例子，電容器單元只損失1/52的容量。運行經驗表明，內熔絲電容器單元中單個元件的損壞，不會進一步擴大元件的故障。這是因?yàn)樵念~定電流較小，熔絲被熔斷時的恢復電壓較低，熔絲動作速度相對較快，熔斷的副產物不多，不會對單元中其他元件的運行造成危害.采用內熔絲電容器組的主要缺點：A.內熔絲不保護電容器單元的端子與其外殼之間的故障，若發生這類故障，就需要靠電容器組不平衡保護來旁通電容器組。實際的經驗表明這類故障發生的概率是非常低的。B.電容器元件或電容器單元發生故障時，不能直觀到，必須用專用的儀器定期進行測量才能發現。由于元件的故障是隨機分布在各個電容器單元中，因此該電容器元件的故障概率非常低。

　　2.32種類型電容器的優缺點

　　根據IEC143標準規定，電容器組的直流試驗電壓為1.9*1.414U。對于該電容器組，直流試驗電壓為437KV，不再考慮電容器單元的電容量的電壓分配的不均勻性。這就要求在進行電容器組的配組時要精確測量電容器單元的電容量，以保證并聯后每支路電容量的誤差小于1%。

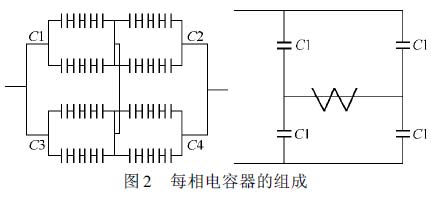

       為在部分電容器發生故障時能及時發出故障信號或旁通電容器組，因而將每相電容器單元組成-H型，4個臂分別由80個電容器單元以4串20并的方式連接。每個電容器由52個元件組成(4串13并)，

　　如圖2所示。每個電容器單元和元件的額定參數見表1。

　　2.4故障電容器元件對分布電壓的影響

　　不平衡電流和電容器元件上的過電壓的關系可按表2進行換算。

　　當部分電容器元件發生故障退出運行后，完好的電容器元件上的電壓會有一定的升高。當過電壓達5%時就應該發出告警信號；達10%時就應經過一定的延時永久旁通電容器組(見圖1)。實際運行中，測量電容器組的每個單元上的過電壓是很困難的，一般采用測量不平衡電流的方法來實現電容器單元的過電壓保護。表3中損壞的元件數量指的是出現在一個電容器單元中的同一個并聯組中的元件數，其他的電容器單元及有缺陷的電容器單元中其他的并聯組均無元件損壞。很顯然，同一個并聯組出現多元件損壞的概率非常低。當故障的電容器元件散布在不同的電容器單元或在同一單元僅在不同的并聯組中時，單元或元件上的過電壓要低得多。當不平衡電流達到1.35A時發出報警信號；不平衡電流達到1.50A時發出旁通命令；13個元件損壞意味著一個單元退出運行。電容器的故障概率(經驗數據)：，30年電容器元件的總故障率為2%，按照2組串補的電容器單元數量計算，，30年損壞的元件為1996.8個；平均到電容器單元上，每單元只有1.04個。可見故障率是很低的。再考慮到故障元件的隨機分布，在實際運行中電容器阻的不平衡保護是不會動作的。只有當電容器單元的套管閃絡時，電容器組不平衡保護才有可能動作。
