配電自動化是實施智能化配電網的重要手段，可以有效提高供電可靠性，縮短故障處理時間。但是由于配網自動化設備造價高，無法覆蓋大部分的農網配電架空線路。而配電線路在線監測作為配電自動化的一個重要內容，對提高供電可靠性有很大影響，也得到了越來越多的重視。為了進一步提高供電可靠性，四信智慧電力對配電線路狀態監測系統持續完善并推廣應用。

1）配電線路在線監測終端技術

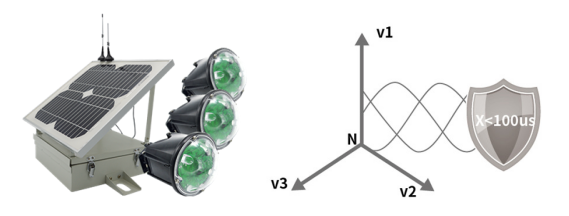

四信智慧電力研究并研制適用于架空線路的配電線路在線監測采集單元（故障指示器）和匯集單元，制定專用的信息傳輸規約，實現對配電架空線路運行信息和故障信息的實時監測。

1.采用電子式電流互感器拾取電流信號。采集單元使用電子式電流互感器測量電流，具有低噪聲、高線性度、高精度和高帶寬的特點。

2.采用高采樣率采集暫態電流信號。采集單元使用4KHz采樣率對線路電流信號進行采集，可以記錄帶寬在1KHz以?xún)?nèi)的信號。

3.采用電流突變和電場突變觸發錄波。為了能記錄下故障發生瞬時前后的線路電流和線路對地電場波形，采集單元采用電流突變和電場突變作為觸發條件，啟動錄波。

4.合成零序電流。利用同步算法實現三相電流、電場的數據同步采集，疊加合成零序電流波形。三相無線同步對時，精度達到100μs以下，三相相角誤差不大于1.8°。

5.根據波形特征篩選疑似接地故障波形。利用三相電流、電場，以及合成得到的零序電流、零序電場的波形特征，篩選出疑似接地故障的波形，并上送給主站進行故障判斷。

2）自動對時技術

四信智慧電力配電線路狀態監測系統參照國網公司遠傳通訊終端對時規則，采用終端定時主動向主站請求時間方式對時，根據國際標準NTP對時規則及算法，利用參數設置幀格式下發時間，最大限度地減少主站和終端的時間誤差。

而匯集終端基于GPS或北斗時鐘信號，采用四信獨有的算法，實現與主站的同步性。

3）信息安全接入技術

配電線路在線監測系統由配電線路在線監測裝置、通信信道、安全接入平臺、監測主站所組成。配電線路在線監測裝置安裝在中壓配電網線路上，監視、測量運行參數，檢測線路短路故障和單相接地故障，并向遠方主站發出監測或報警信息的裝置，主要由遠程測控?cái)?shù)據終端和三遙故障指示器組成；通信信道主要采用2.5G/3G/4G等無線公網（電力APN專網）模式；安全接入平臺按照國網公司和省公司科信部門頒布的相關規范，負責所有裝置設備的安全接入；主站系統負責裝置的安裝、輪換、拆除以及參數設置、通信調試、狀態管理等，同時負責將數據及時發送至配網搶修平臺和配網自動化系統。

為了應用安全防護功能，對配電線路狀態監測裝置，統一采用國網要求的專用加密芯片實現安全協議規范，輸電線路狀態監測裝置需要進行相應的軟硬件改造。同時，配電線路在線監測裝置在上線之前需要進行額外的初始化工作，初始化工作包括：①初始化安全芯片，生成密鑰對；②生成安全芯片的證書請求，把證書請求提交證書簽發機構進行簽發，簽發出配電線路狀態監測裝置自身的證書；③導入配電線路狀態監測裝置自身的證書及安全接入平臺（即主站端）的證書。

4）故障定位算法

四信智慧電力配電線路狀態監測系統基于具備通信功能上送故障指示器告警數據信息，按照起始點、遍歷電網節點、告警區域篩選、定位配電網靜態拓?fù)渑袛喙收衔恢玫墓收隙ㄎ凰惴鞒?，?shí)現故障源定位確定、故障區域自動判斷。
