1方案產品簡介

電網煤耗在線監測實現電網內所有燃煤發電機組實時煤耗在線監測與節能優化等數據的分析，為節能發電調度提供數據依據,同時指導火力發電機組安全經濟運行。系統通過實時采集各機組DCS等控制系統的運行實時數據并進行計算，對機組的供電煤耗、發電煤耗、鍋爐效率、汽機效率等指標進行實時在線計算分析，同時將采集到的實時數據和計算結果數據上傳到電網公司進行在線二次計算與分析，對發電機組按機組容量和類別等進行煤耗排名，對煤耗采樣數據進行篩選并擬合機組能耗特性曲線，為電網企業制定機組發電排序表提供基礎的數據依據，為電網企業進行負荷調度提供準確的供電煤耗、微增率數據，及時提供機組運行過程報警信息，以便保證負荷分配與調度過程的安全可靠。

產品主要功能

1)系統數據配置管理模塊提供系統基本數據與指標體系的配置功能，包括調度機構配置、區域電廠信息配置、區域電廠機組配置、電廠專業配置、實時點配置管理、手工點配置管理與指標配置管理等。

2)數據采集與傳輸模塊通過子站采集接口從控制系統或其它控制設備采集能耗相關實時數據，并保存相關數據在子站實時數據庫，同時把實時數據與計算結果上傳到主站的核心計算服務模塊中。能斷點續傳，有完善的容錯能力。

3)曲線對比分析管理模塊主要提供反平衡煤耗曲線、反平衡負荷能耗曲線與能耗微增率等曲線走向趨勢，依據指標自由組合查詢，按照時間的日、周、月、季與年來展現指標的實時、歷史曲線，以便于用戶監測、比較與分析。

4)告警管理模塊分系統告警與網絡告警。系統告警根據指標配置的計算公式與告警區間進行計算、分析，對超出了所設置目標值的告警指標進行告警提示。網絡告警能增加、修改并刪除網絡組態，快速定位和分析產生故障的網絡設備。

5)能耗計算模塊提供指標能耗計算與微增率計算功能，采用一系列復雜算法模型，對機組穩定工況進行分析并篩選煤耗樣本數據進行在線微增率擬合。具體算法由計算引擎來實現，通過指標值的計算結果可以統計各時間段內指標值、平均值與目標值偏差的相互變化關系，作為發電經濟性?xún)?yōu)化調度的基本依據。

6)煤耗監測分析模塊對電網所屬火電廠及機組的負荷及煤耗曲線進行同比與環比的分布情況的對比分析，并統計出電網所屬火電廠、火電機組煤耗耗同比與環比增幅及排名。根據微增率曲線方程及樣本數據展示擬合曲線和樣本散點圖形，為電網節能優化調度提供基礎數據。

7)數據預處理技術在系統對原始數據的檢驗與濾波預處理方面，主要是將采集DCS或其它控制系統的實時生產數據合并到一起，首先引用量程檢驗、偏差帶檢驗、冗余檢驗、機理模型檢驗或速率檢驗的約束性規則對原始數據進行檢驗后,再經過中值濾波、滑動平均濾波、慣性濾波或復合濾波對檢驗的原始數據進行濾波的處理，為了能生成一種能被煤耗性能計算、微增率計算等核心計算模塊處理的標準的目標數據。

8)統計查詢與報表管理提供統計查詢電網所屬電廠與機組的機組運行狀態、實時與歷史供電煤耗、能耗水平排名、當前及歷史負荷、手工數據與環保數據等。提供用戶常用報表及自定義報表功能。

9)子站耗差分析模塊建立以機組供電能耗為基礎的三級耗差分析體系，實時計算統計各指標的熱耗偏差與煤耗偏差，對供電標準煤耗率指標進行層層分解，找出能損地點，落實到具體指標，從而指導運行和檢修人員及時進行運行調整和設備檢修。

10)子站運行績效模塊建立機組考核指標的計算機化，以量化管理思想為核心、以過程控制為手段、以實時數據為基礎、對電廠運行人員的日常工作進行考核、評價，考核指標按照電廠實際情況任意添加修改，考核方式要求完全組態化設計，能夠考核到崗位或個人，也能夠分專業進行考核，并能夠隨負荷率、季節等條件變化而任意更改。

3產品主要優勢

1)高性能計算引擎提供專用的機組能耗在線計算軟件模塊，能耗在線計算的算法、計算公式、模型處理結構及方法均對用戶透明。系統采用工業組態形式設計，能耗計算整個過程透明可見，且計算步驟可逐步追蹤，以此保證計算結果的公開、公平、公正。

2)支持多種數據采集支持多種網絡協議：支持TCP、UDP、RS232、RS485等。支持國內外實時數據庫：支持X-DB、eDNA、PI、PlantConnect、iHistory、INSQL、Agilor、麥杰等實時數據庫。支持多種關系數據庫：支持Oracle、Sybase、SQL Server、DB2等大型關系型數據庫管理系統，支持MSDE、ACCESS等桌面型數據庫系統。支持多種控制系統：支持ABB、和利時、日立、Foxboro、新華、104規約、101規約、Moudbus、CDT、OPC、DDE等。

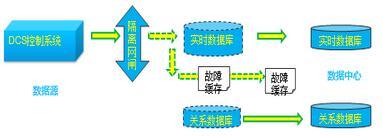

3)復雜網絡環境下的數據傳輸通過采集接口從控制系統或其它設備采集能耗相關實時數據，把實時數據保存在電廠服務器的實時數據庫中。在實時數據能斷點續傳。

4)數據在線二次計算在線二次計算方案簡介，大唐先一科技所采用在線二次計算方案主要是指機組煤耗等指標的計算分別在子站與主站并行計算。

5)數據準確性甄別技術數據甄別主要是對電廠生產實時數據進行儀表故障檢測、數據顯著誤差檢驗，重構以及給出測點數據異常的告警及告警統計分析，便于跟蹤及查找數據異常的原因。甄別的對象分兩大類：第一類是對原始數據進行甄別，它提供粗范圍檢驗，突變點檢驗，冗余檢驗，標準差檢驗，相關性檢驗，冗余偏差檢驗等方法，根據測點本身屬性可以自主選擇對應方法進行檢驗，并且各種方法進行封裝形成動態庫以便進行擴充。

第二類是對能耗計算結果數據進行甄別，采用正態分布法，去除那些超出顯著變化速率和出現了顯著誤差的數據。

6)自定義報表平臺報表平臺由報表設計器、報表瀏覽器和報表服務(報表引擎)組成。報表設計器即“所見即所得”的可視化報表設計工具，可輕松完成各種報表的設計工作，并可以在報表設計過程中隨時預覽報表效果，可完成報表的發布部署及管理工作。

4典型界面展示

煤耗在線監測主界面
