路燈系統綜述: 隨著數字化、智能化城市的不斷推進，節能環保、城市形象、智能管理等被關注程度不斷提高，以及結合目前照明現狀和電力緊張帶來的各種問題，華盛恒輝提出了“按需照明、精細管理”的概念。

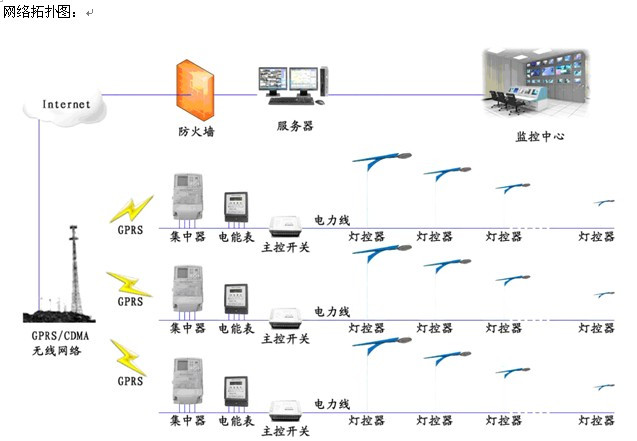

華盛恒輝開發的遠程照明監控系統，是以因特網、GPRS、無線通信、電力線載波通信的結合，實現對整個城市或跨城市的照明監測與控制，監控精度達到了每條線路、每個單燈，實現了高效率、低成本的照明和用電管理。

互聯網是個神奇的大網，大數據開發和軟件定制也是一種模式，這里提供最詳細的報價，如果你真的想做，可以來這里，這個手機的開始數字是一三三中間的是零一三八最后的是二一壹九，按照順序組合起來就可以找到，我想說的是，除非你想做或者了解這方面的內容，如果只是湊熱鬧的話，就不要來了。

該系統易實施、免布線、維護簡易、高效穩定、安全節能、全天候運行，除可實現照明智能化以外，還可節省大量的電費成本和管理成本，整體效益非常顯著。

廣泛應用在城市或跨城市的市政道路照明控制、景觀控制，以及跨區域或跨城市的企業集團或連鎖商場機構的用電和照明管理。

路燈系統功能:◆智能照明：遠程監測和控制，照明自動化、智能化運行，幫助照明管理部門足不出戶控制全部照明。

◆控制方式多樣：實施靈活的分組、分時段、分區域控制，以及臨時控制、自動控制，靈活方便的調整照明。

◆高效節能：通過調光進行節能，也可通過間隔開關燈進行分組節能，節能比例靈活調整。

◆報警功能：通信中斷、亮燈率過低、集中器在線率低等情況監控中心有報警顯示;線路故障(包括交流接觸器故障、路燈線路斷路等)、路燈故障(包括燈故障、燈頻閃、路燈燈頭溫度過高等)、配電箱開箱門等異常事件情況將立即主動上報監控中心，監控中心有報警顯示。具有聲、光、短信等多種報警途徑。

◆數據查詢功能：監控中心可以查詢任意數據信息

◆曲線報表功能：可以生成電能、功率、電流、電壓、亮燈率、開關時間等分析曲線和報表，自定義打印報表功能。

◆地圖功能：GIS地理信息顯示，顯示每條線路，每盞燈的位置，有效監控各處照明狀況，并能快速準確的進行故障定位。

◆數據管理和存儲功能：線路相關設備信息統計、管理;線路、路燈狀態信息管理、交采數據統計、管理、存儲(包括有功電能量、無功電能量、有功功率、無功功率、視在功率、分相電壓、分相電流、總功率因數、分相功率因數、相關基波、諧波數據等信息);電能表零點日凍結數據存儲;配電箱開箱門等事件統計、存儲;故障信息統計、存儲。

◆遠程維護功能。

◆拓展功能：系統可與光傳感器連接，在突發事件時立即開關照明設備，如：陰天、沙塵暴等天氣情況下，立即打開道路照明設備。

路燈系統特點:◆節省成本：安裝施工簡易快捷，無需鋪設專線;每個箱變只需要一個GPRS收發器，節省了GPRS流量。

◆利用既有的電力線架設通訊控制網絡，一方面節省了人力物力;一方面有線通訊不受天氣和地形的影響，也保證了通訊的可靠性。

◆每天可進行自動通、斷電操作;可保證工作日、節假日按不同的時間自動通、斷電;可對用電設備進行分區、分線路管理。

◆控制燈具的開/關和亮度，從而可以顯著延長燈具的有效壽命，減少燈具更換次數，節約資源，減少有害氣體污染環境。可以遠程設置節點控制參數，實現節點的靈活控制。在后半夜車稀人少時，則控制路燈保持較低照度的照明。這樣做主要優點就是在調光的同時，也大幅降低了電耗，節約用電，同時還可以延長燈源壽命。

◆根據天氣情況和實際光的照度，自動控制燈具的開/關和燈具的亮度，如在不好的天氣時及時打開路燈，對于安裝在橋下或隧道的路燈，路據實測光強，來自動以最佳的亮度打開路燈，提高公眾滿意度，在災害天氣使路燈更人性化。

◆通過微機、集中器設置，防止非授權人操作，確保斷路器安全可靠。依據用電情況，可判斷無人值守的用電設備運行情況。所有運行參數(自動通斷電時間，區域劃分)可在管理終端隨時設置，隨時啟用，管理方便。

◆采用自動組網技術，摒棄了主從網絡輪訓查找故障的方式，采用故障主動上報方式，提高了故障上報速度，可以更即時的處理故障。

◆系統架構包括單個路燈管理，與現有路燈系統相比更科學有效(現有路燈系統無單個路燈管理)，可以更靈活設置節能方式。通過對單個路燈管理，不需要工作人員每天開車尋燈，坐在家里都可以了解線路、路燈的狀態，節省了人力，節省了物資消耗。路燈系統組成：JSYLD899 V1.0型路燈管理主站、JSYLD-ZJ89型路燈集中器、JSYLD-LK89型主控開關、JSYLD-LD89路燈控制器等設備。

1、JSYLD899 V1.0型路燈管理主站簡介:

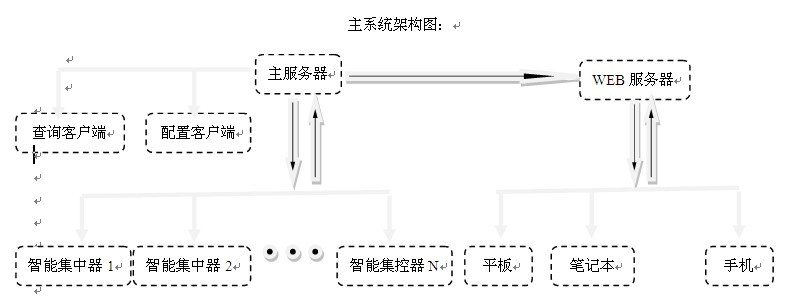

路燈管理主站系統采用BS方式。可對集中器進行遠程抄讀和控制操作,對主控開關、燈控器進行遠程控制或實時監控，對線路其它相關設備的實時監測，對路燈系統內數據進行管理，從而實現路燈工程的三遙管理、節能控制、即時故障處理、數字化信息管理等功能。路燈管理主站系統與集中器通訊符合國網標準《Q/GDW 376.1-2009電力用戶用電信息采集系統通信協議：主站與采集終端通信協議》。

◆特點:

1、 操作界面友好統一，使用流程清晰，操作方便。

2、 系統數據分析和數據統計功能強大，可以按照用戶的要求對數據進行處理，提供良好打印接口。

3、 具有地理信息接口。

4、 功能全面。

◆功能:

1、具有自動抄讀、控制，單獨和全部抄讀、控制，數據主動上報等多種數據處理方式

2、參數設置和查詢功能。

3、集中器與本地數據庫的信息核對功能。

4、數據采集功能：燈控器狀態信息、線路故障檢測、電能表數據采集、開關狀態量采集、交流模擬量采集。

5、設備管理控制功能：燈控器管理控制、主控開關控制。

6、數據管理和存儲功能：燈控器狀態信息、實時和當前數據、交采曲線數據、交采、電能表零點日凍結數據。

7、抄讀數據異常分析功能。

8、具有自定義打印報表功能。

9、具有地理信息功能。

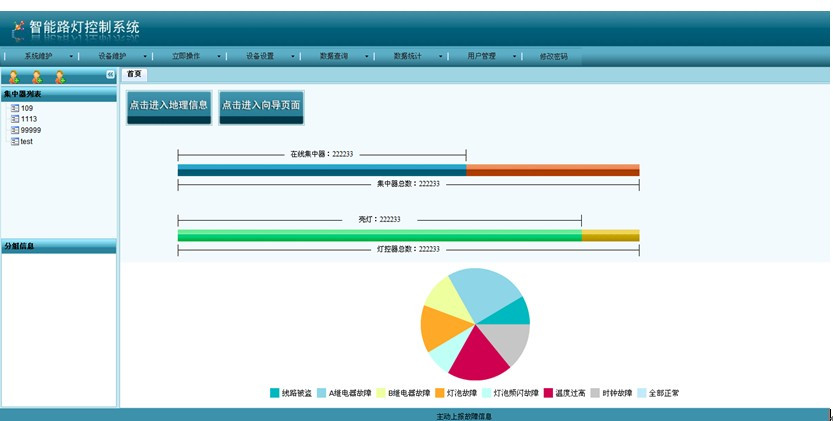

系統主界面：

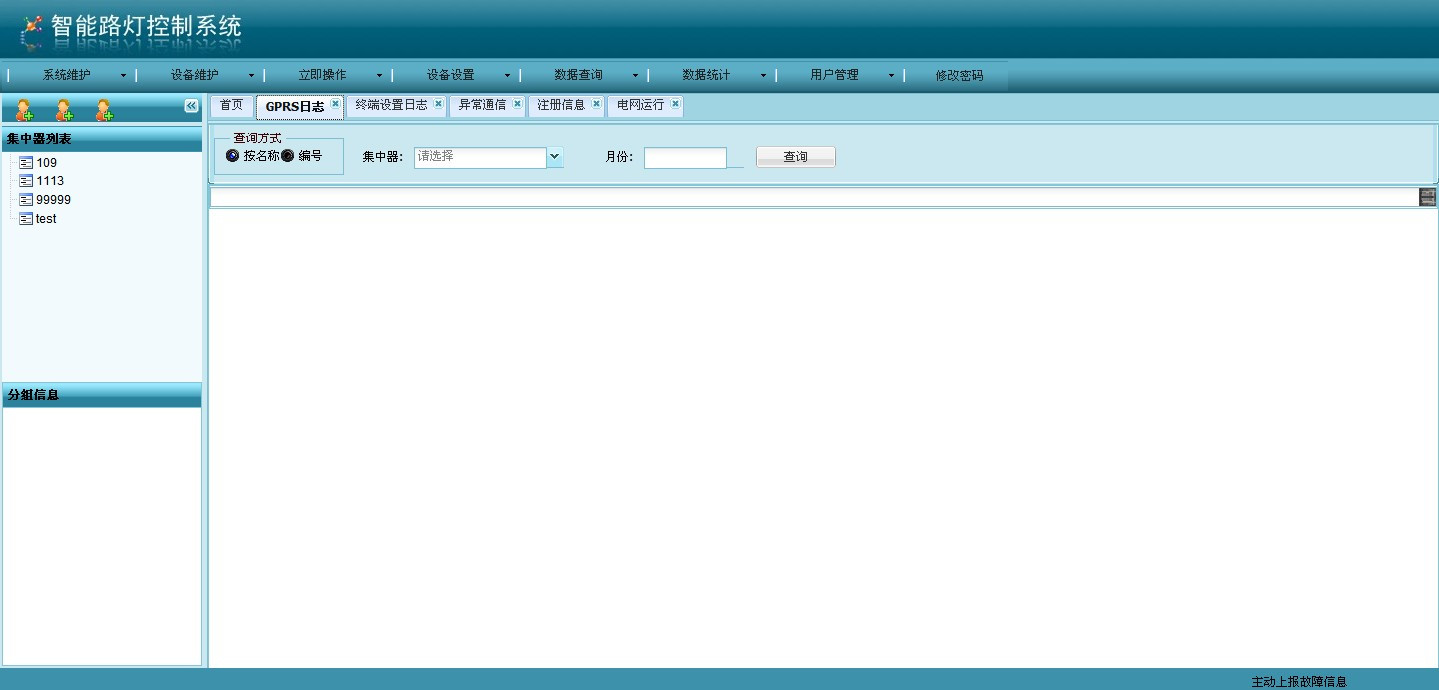

系統維護界面：

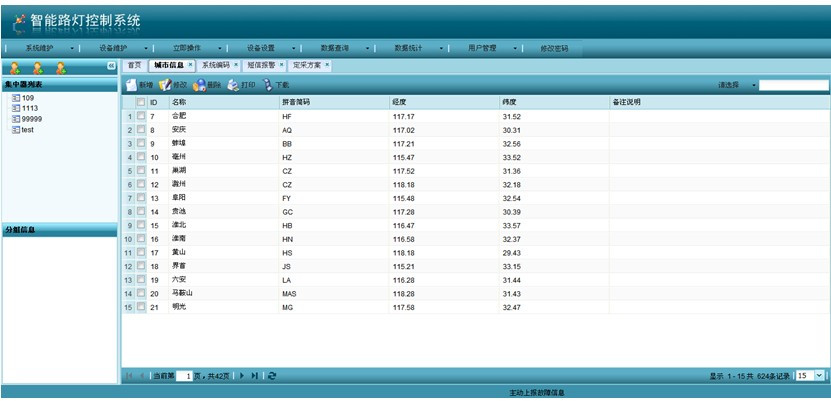

數據查詢界面

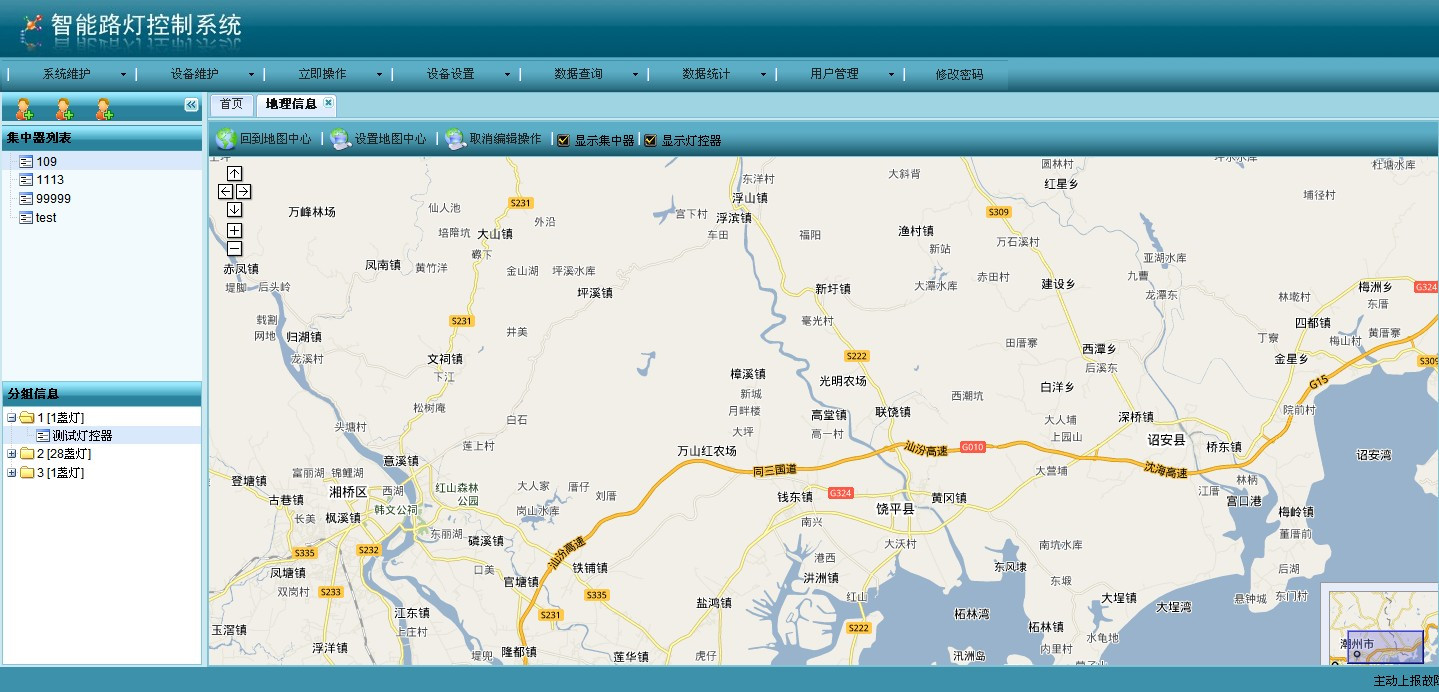

地理信息界面

JSYLD-ZJ89：

產品簡介：

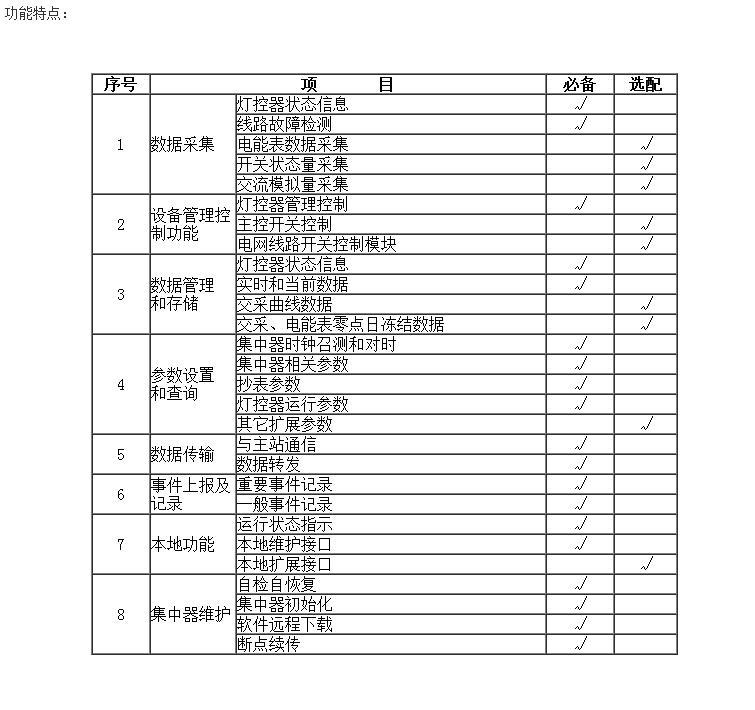

JSYLD-ZJ89型路燈集中器是為適應市政照明管理現代化的要求，結合我公司在電力行業多年的設計開發和現場運行經驗，基于嵌入式軟硬件開發平臺而專門設計的新一代用電管理裝置。采用了微電子技術、計算機芯片技術、現代通信技術等當今最先進的技術，支持GPRS/CDMA等公用無線通信網絡技術。通過與主站系統配合使用，可實現自動抄讀、對線路相關設備監測與控制、管理、電能質量管理、防盜、異常告警等功能，是數字化信息管理系統中必不可缺的產品。產品技術指標符合國網標準《Q/GDW 374.2—2009 電力用戶用電信息采集系統技術規范 第二部分：集中抄表終端技術規范》。

JSYLD-LK89：產品簡介：

JSYLD-LK89型主控開關符合Q/J LD01-2010《智能路燈控制器》企業標準。

主控開關的主要應用為：配合路燈集中器，控制路燈供電支線線路的電源通斷，并能檢測所控制接觸

器的好壞。它作為集抄控制系統的一部分，彌補了上一代控制器只能本地控制的缺點，通過與集中器

配合節省了成本，靈活、簡便的接口配置，使其更適合智能電網的要求。

顯示功能：

具有LED指示。包括：

內部繼電器通斷電指示，交流接觸器通斷電指示;

電源指示(由變壓器次級電源直接控制)、報警指示(主控開關內部繼電器故障、外部交

流接觸器故障、時間非法或未校時)，共使用2個紅色發光二極管;

主控開關當前狀態手動或自動指示，共使用2個綠色發光二極管。

通訊功能：

通訊協議：Q/J LD01-2010《智能路燈控制器通信協議》。

使用485通訊方式，通訊電路與主電源絕緣耐壓應滿足大于4KV。

使用力合方案電力線載波通訊方式。

以上兩種方式只能選擇其中任一種，兩種都存在，默認載波通道。

控制功能：(功能可選)

可以對1路交流接觸器控制。控制方式有如下4種：

按照集中器下發的時間表控制交流接觸器。(12個月、12個公共假日及春節3天時間表可設，每日采用1段時間表)

按照集中器下發的經緯度控制交流接觸器。(按照經緯度確定當日日出日落時間并對繼電器控制)

按照遠程通訊命令立即控制交流接觸器通斷。

通過面板的輸入按鍵控制交流接觸器。(使用2個按鍵，分別為：手動自動轉換按鍵、繼

電器狀態更改按鍵。實現功能方法如下：按手動自動轉換按鍵可以實現手動模式和自動模

式的轉換;自動模式下，按時間表或日出日落時間自動控制交流接觸器，繼電器狀態更改

按鍵輸入無效;手動模式下，繼電器狀態更改按鍵每按1次，交流接觸器狀態改變1次。

內部繼電器檢測

可以對主控開關內部繼電器的狀態進行檢測。

交流接觸器狀態檢測

通過對交流接觸器的輔助觸點檢測，可以對交流接觸器的狀態進行檢測。

時間計時功能。

采用硬時鐘作為時間基準，加3.6V電池為時鐘芯片供電。

故障指示功能。

包括繼電器故障、時間錯誤。

JSYLD-LD89： 產品簡介：

JSYLD-LD89型智能路燈控制器是深圳健思研科技有限公司參照《燈的控制裝置》標準自行研制的高科技產品。符合Q/J LD01-2010《智能路燈控制器》企業標準。本產品具有雙路繼電器控制輸出，內置高性能微處理器通過載波模塊實現和遠端集中控制器進行通訊，路燈控制方案通過載波通訊下發到智能路燈控制器中，控制器可以根據路燈管理的要求實時或定時對路燈進行控制。

本產品采用數字采樣處理技術及SMT工藝，根據路燈管理的實際使用狀況所設計、制造。控制器內所有元件均選用長壽命、高可靠的電子元器件，因而具有壽命長、可靠性高的特點。本產品主要用于城市道路照明控制和城市景觀亮化控制，也可以用于工廠、學校、社區等小范圍的照明控制。

主要功能特點:

輸出功能：具有2路繼電器控制輸出;報警燈指示功能：上電復位燈控器指示燈會閃爍;校時后如果無故障則指示燈常亮;當出現故障或時鐘錯誤時，則指示燈會閃爍;

通訊功能：采用電力線載波通訊接口。載波模塊采用OMCM正交多載波調制技術，應對低壓電力線信道中的時變干擾及時變頻率響應，實現數據可靠傳輸。先進的數字信號處理技術及內置前向糾錯編碼和解碼使得數據傳輸可靠性進一步改善。

主動上報功能： 故障分為溫度過高，時鐘故障，燈泡故障。燈控器通過故障檢測，發現故障后，則

按規約發送故障上報信息給集中器。故障上報可以開啟或關閉，發送次數及發送間隔時間可設。

實時時鐘：采用單片機內部軟時鐘,具有日歷、計時和周年自動切換功能。

繼電器控制功能(節能控制功能)。
