北京群菱能源科技有限公司是一家專注于蓄電池檢測維護、在線監測技術領域方面產品的開發﹑生產、銷售的高科技公司，為全球 后備電源用戶提供高性能的、可靠的、穩定的蓄電池在線監測產品及優質的服務。已為國內外的數據中心、電力變電站、電廠、通信機房、通信基站等提供數以萬計的蓄電池在線監測系統。

BCSU蓄電池在線監測系統是群菱能源推出的新一代產品，延續了原產品高性能的同時，對系統進行了全面的升級，不僅在性能上還包括接入第三方系統的方便性、實用性、方案配置的靈活性都處于行業領先地位。

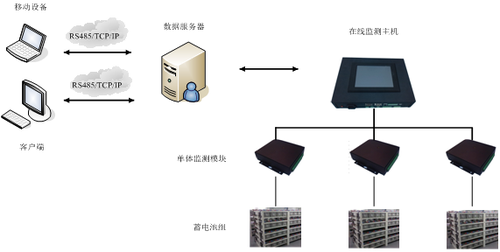

一、BCSU蓄電池組在線監測系統組成

蓄電池在線監測管理系統由系統管理單元（主機）、電池組監測模塊（內阻、容量）、單體監測模塊、系統管理軟件等部分組成。系統采用模塊化設計，數據采用三層結構進行傳遞，將現場的電池組信息由電池組監測模塊、單體檢測模塊和內阻測量模塊負責采集，通過監測主機進行數據管理，最終傳遞給數據服務器，由遠程客戶端進行數據和報警查詢、統計、打印報表等。

蓄電池組管理單元（BCSU主機）

根據用戶現場安裝條件可選擇外掛式及標準機柜式，用于電池組監測數據、單體監測數據的收集、電池組故障診斷報警、數據交互功能;該模塊具有強大的數據處理能力，可以與多種通訊接口的設備進行對接用于數據的交互處理，同時將監測數據、報警數據和存儲數據上傳到系統管理軟件；可以通過模塊上8英寸彩色觸摸液晶屏進行電池組整組數據、充放電數據、單體數據、溫度的顯示，實時報警的顯示，數據轉存等功能，單體數據可采用列表和柱形圖兩種方式進行顯示。報警數據采用列表方式顯示，報警情況一目了然。

Ø 外掛式：方便應用于沒有機柜的機房可以放置于柜上、電池組架邊。8英寸彩色觸摸液晶顯示屏，能顯示所有的監測內容，并可查詢，通過 RS485通信接口與控制單元進行數據交換。

Ø 機柜式：標準機柜，觸摸屏能顯示所有的監測內容，并可查詢，通過 RS485通信接口與控制單元進行數據交換。

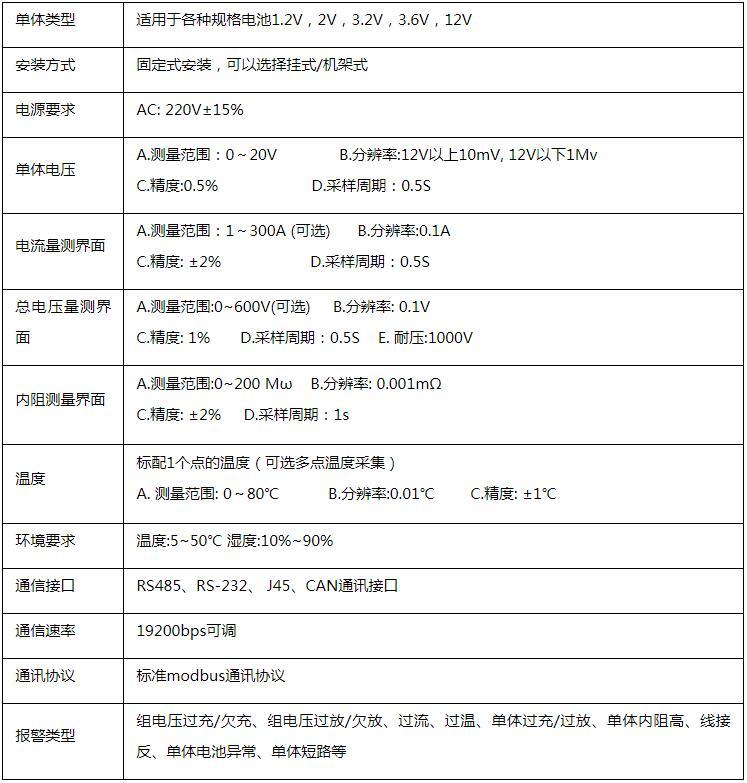

二、BCSU蓄電池組在線監測系統技術參數

三、BCSU蓄電池組在線監測系統特點

1.采用32位的最新ARM芯片，作為主控芯片，可以實現顯示、通訊、控制、數據處理等功能。處理速度快，性能安全、穩定；

2.采用電阻式觸摸高清顯示屏，實現人機交互操作，全中文菜單顯示，各種監測數據一目了然，支持中文輸入法設置數據文件名；方便用戶數據存儲；

3.各單元模塊化設計，集成度高，可以任意組合，滿足各種用戶不同監測要求，同型號模塊可以相互替換；方便、可靠。

4.多組門限設置，滿足客戶對不同型號電池的監測要求，方便客戶對不同電池組的設置使用；

5.實時報警顯示和處理功能，具有過壓、欠壓、截止電壓三級報警功能，有效的保護電池組安全，可快速查詢報警內容，方便客戶追查故障具體原因。

6.數據管理功能，可以實時監測蓄電池組的電壓，充/放電電流流，單體電壓，電池組溫度，完成對蓄電池組工況的實時在線監測，可以長時間記錄蓄電池組的各項參數，每月形成報表，對蓄電池組提出維護或者更換建議。

7.在線甄別電池組落后單體：在線測量蓄電池組的各個單體內阻，分析蓄電池組的一致性，實現蓄電池組健康度的實時監測，保證蓄電池組的正常運行，對落后單體提出相應的維護建議。

8.系統容錯保護技術：電池管理系統具備多重自我保護功能，有效保護管理系統的正常運行；具有抗干擾，防浪涌等措施；即使管理系統內部故障甚至損壞，也不會影響電池組的運行安全，避免由于管理系統故障導致的電池損壞，甚至惡性事故的情況發生。

9.網絡化通訊和聯動控制：采用RS232/RS485/CAN/網口多種通訊接口，可以實現組網監控，采用標準Modbus通訊標準和開放式通訊協議。實現遠程蓄電池組狀態監控。具備輸入輸出干接點，根據蓄電池組監控狀態，實現與充放電等設備的聯動控制。

10.模塊的所有接口都采用可拔插的連接端子，容易現場人員施工接線，現場操作非常方便，提高了現場的安裝效率，同時增加了模塊的可靠性，并且也容易對模塊進行更換。

四、產品成功案例

Ø 百度數據中心北京電子商務中心

Ø 大唐多倫煤化工中芯電子

Ø 無錫地鐵上海銀聯

Ø 西部管道各管理站南方電網

Ø 寧廈電力北京空管

Ø 地震局氣象中心

群菱專業致力于蓄電池檢測領域，可以根據用戶現場需求，制作詳細檢測技術方案。北京群菱的蓄電池維護測試技術方案主要有：

1、發電廠/變電站220V蓄電池維護測試方案

2、通信行業48V蓄電池日常維護測試方案

3、UPS蓄電池組全面維護測試解決方案

4、蓄電池組內阻監控管理解決方案

5、鐵鋰電池維護測試解決方案

6、動力電池維護檢測全面解決方案

以上設備均為群菱公司專利產品，專業設計生產制造，需要以上檢測平臺的詳細技術方案，請您與群菱能源蓄電池銷售部聯系。
