在經歷了光伏、風電、電動汽車、智能電網、能源互聯等一系列熱門概念后，業內又將目光聚焦到儲能上來。

儲能，是中國能建江蘇院在轉型跨越過程中研判、瞄準、發力的又一“熱點”。

儲能系統對于電力系統有多重要

? 配置在電源側 ?可實現平滑發電功率波動、跟蹤調度計劃出力、提高可再生能源發電的確定性和可預測性；

? 配置在系統側 ?可實現削峰填谷、負荷跟蹤、調頻調壓、電能質量治理等功能，提高系統自身的調節能力；

? 配置在負荷側 ?可實現平滑負荷功率波動。

我們此前介紹了江蘇院總承包的中天科技6兆瓦時儲能電站項目。

除此之外，江蘇院還在密切關注、跟蹤更多儲能項目哦。

本期介紹江蘇院承擔設計的兩項儲能項目。

一項屬于電化學類儲能，貴州興義清水河儲能系統新建項目；

另一項屬于機械類儲能項目，江蘇井井鹽穴壓縮空氣儲能發電系統國家示范項目。

1 貴州興義清水河儲能系統新建項目

最新進展

已完成帶電調試工作，順利并網

項目資料

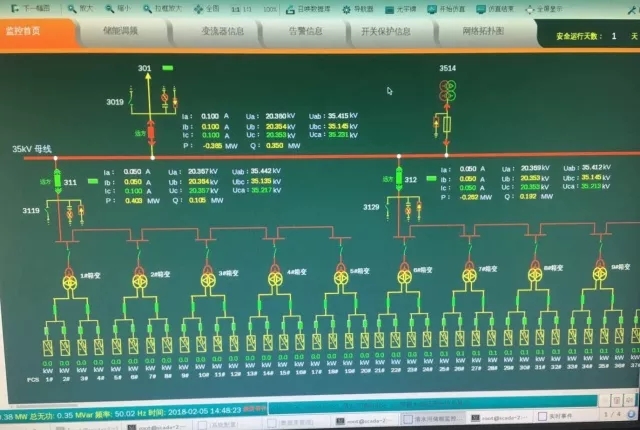

項目位于為清水河電廠內，總?cè)萘繛?0MW/10MWh。

整個儲能系統由35840個92Ah磷酸鐵鋰電池串并聯組成，功率轉換系統由40臺500kW功率轉換系統組成。

分為10個儲能子單元，每個單元分別包括1MWh磷酸鐵鋰電池、2MW功率轉換系統及1臺箱變。

新建一回35kV送出線路接入220kV清水河變電站35kV側。

項目節點

2017年6月初

現場踏勘，搜資

2017年8月

可行性研究報告審查并前往變電站搜資

2017年10月初

初步設計審查

審查前我公司與總包方討論設計方案

2017年11月

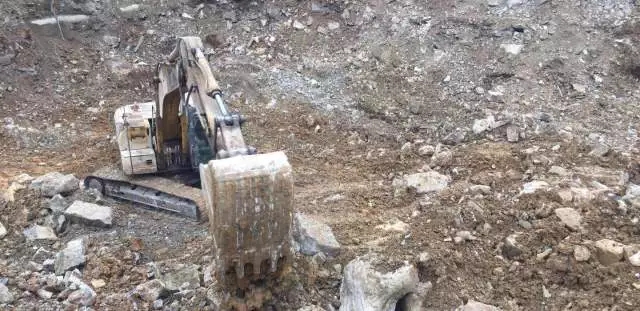

土建施工

2018年1月

電氣安裝調試

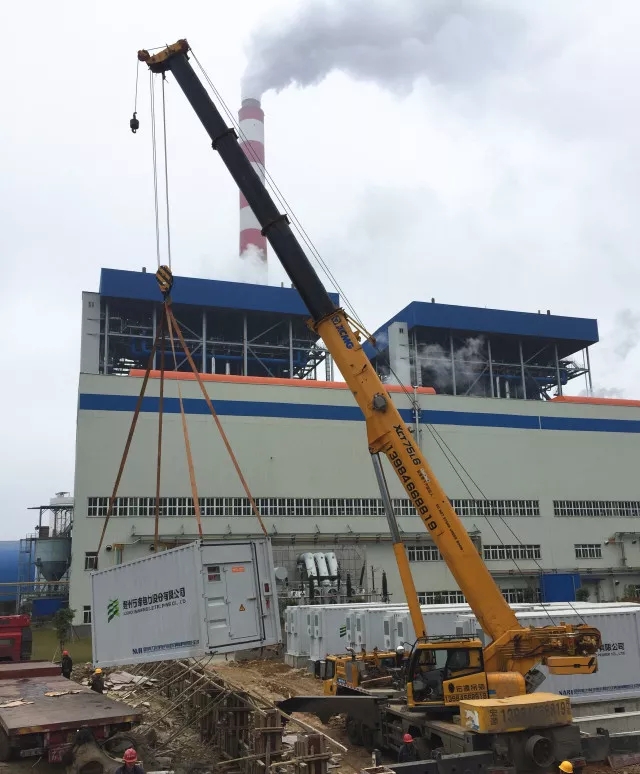

儲能系統集裝箱調試

2018年2月5日

并網成功

工期緊，需要協調的廠家多

“ 我們加班加點完成各項設計工作，并做好各項溝通協調，協調主體包括業主方、總包方、供貨方等十幾家單位。”

對于新興領域，經驗缺乏

“ 我們與多個廠家單位共同摸索，并前往張北國家風光儲輸示范工程、大同儲能調頻電站參觀學習，吸收先進經驗。”

如何結合工程特點，開展設計優化

“ 我們提出多個電氣接入系統方案并進行優化，并與參建單位共同解決了儲能系統與安穩系統連接方案、多臺PCS協同出力及電網異常工況下控制策略等問題。”

清水河儲能系統建成后，可作為興義地方電網輔助調頻電源，憑借毫秒級的精確控制充放電，保證電網頻率控制，這是儲能電站最主要的運行方式。

除此以外，能夠改善電網電能質量；能夠減輕聯絡線功率波動，進行聯網運行時功率控制；能夠?yàn)殡娋W(wǎng)提供緊急無功支撐；能夠作為備用電源。

該項目對于保證電網的安全穩定運行具有重要意義，也為江蘇院開展儲能設計積累了寶貴經驗。

2 江蘇井井鹽穴壓縮空氣儲能發電系統國家示范項目

最新進展

已完成可研，即將進入初步設計

項目資料

在江蘇省常州市金壇區建設1套60MW基于鹽穴的壓縮空氣儲能系統項目。

由江蘇井井儲能科技有限公司投資，清華大學提供非補燃?jí)嚎s空氣儲能發電技術，江蘇院負責設計。

用電低谷時段，將空氣壓縮后儲存于鹽穴內，并將壓縮過程中產生的壓縮熱收集并存儲；用電高峰時段，壓縮空氣經存儲的熱能加熱后進入透平膨脹機做功發電。

發電年利用小時數約為1660小時。電換電效率為60%。發電全過程無燃料消耗。

系統所有技術和設備均實現完全國產化。

壓縮空氣儲能技術

“ 壓縮空氣儲能技術是一種高密度、長壽命、高效率、布置靈活的大規模物力儲能技術。

通過這種新型技術，用電低谷時可吸納“棄能”，使之轉化為空氣分子的內勢能；用電高峰到來之時，分子勢能釋放使之做功發電，可大幅改善發電用電的時空結構，實現“補峰應急”與“調頻穩壓”，促進電力系統的經濟運行。”

充分利用地下鹽穴資源

“ 我國地下鹽穴資源豐富，地質穩定性好，儲氣潛力巨大。

結合項目所在區域負荷發展及可再生能源開發情況，我們有條件構建基于鹽穴空氣儲能發電系統的微電網工程，遠期具備百萬千瓦級的鹽穴壓縮空氣儲能電源開發規模，可打造面向江蘇全省的大型調峰電源基地，形成金壇區域優勢產業集群，有效拉動地方經濟發展。”

學習新工藝、新理念、新標準

“ 既然是前沿中的前沿，就要設計好上加好。我們?cè)诂F(xiàn)場踏勘中盡可能”滴水不漏“，收資梳理找準切入點，整體裝機方案、系統工藝流程圖、物料平衡關系.....一項項出爐并完善，關鍵技術難題逐一被攻克掌握。

我們還進一步研究利用空氣壓縮熱來供暖，利用高壓空氣絕熱膨脹產生的低溫空氣來供冷，將節能環保理念貫穿全程，充分利用資源，確保高效。”

3 江蘇院其他儲能項目正在不同階段的推進過程中

蘇州工業園區主動配電網示范項目?jī)?chǔ)能換流站工程進入施工圖設計。

力信能源鎮江工程光伏儲能微網集群項目已完成可研。

吉林30MW/120MWh調峰儲能電站項目已完成可研。

儲能，將為江蘇院的轉型升級繼續拓寬新領域。我們將順勢而動，奮勇出擊，牢牢把握最先進、最前沿技術，以科技創新為驅動力，強化能力建設，為打造企業核心競爭力而不斷開拓前行。
