當電力消費置于互聯網環境下，最大的變革在于用電行為、交易、過程、電力調度及分布能源生產等電能的全生命周期均建立在互聯網虛擬空間和基于數據驅動的過程建模、分析及優化。因此，“互聯網＋智慧售電”的實現即是一個數據獲取、傳輸、業務表達與價值發現過程。其中數據獲取主要依靠智能用電物聯網系統，通過連接各種用電器、分布能源和檢測模塊，獲取各種基礎數據信息；數據傳輸主要依靠近距離通信、公共通信網絡等組成異構融合的數據傳輸網絡，將數據匯聚至云計算平臺；數據的業務表達和價值發現主要依靠大數據組織、可視化、挖掘等技術完成數據驅動的電力消費過程。

5.1.3智能用電物聯網系統近距離通信技術

如圖5-5所示，近距離通信是智能用電物聯網系統實現數據網絡傳輸的關鍵環節。國內外用于物聯網的近距離通信技術主要包括電力線通信(PLC)、無線射頻通信和雙網絡混合通信，實現智能電能表、傳感器等終端設備的組網與數據交換。

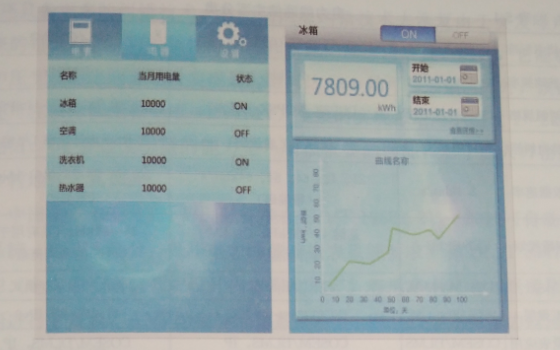

圖5-4  移動端智能用電交互界面

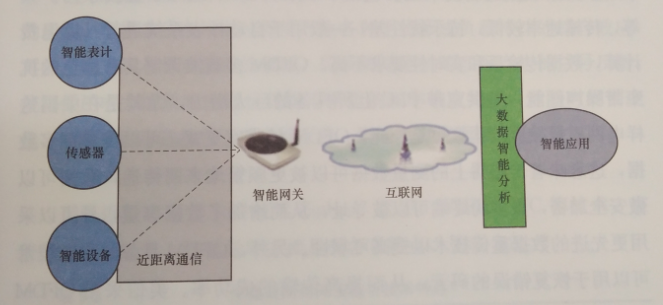

圖5-5  智能用電物聯網技術體系架構

1.電力線道信

因利用現有電力線網絡而無需重新布線，以及不存在微波傳輸固有的視距限制和其他無線傳輸方式受建筑物阻礙所帶來的傳輸距離有限等問題，加之電力線本身就屬于電力公司管轄，電力線載波成為實現智能電網通信的首選技術。如表5-1 所示，電力線通信主要技術類型包括窄帶單載波(1EC61334) 和OFDM 多載波PRIME、G3 )。

窄帶單載波調制技術主要包括FSK、BPSK、跳頻、直接字列擴頻等，傳輸速率較低，抗干擾性差，一般用于白動抄表系統進行月度電計算，數據傳輸最和實時性要求不高。OFTM多載波調制具有出色的抗窄帶噪聲性能，提供寬帶PIC 上所具備的巨大潛力，尤其是在中國這樣電網質量較差的國家更是如此。OFDM的帶寬更寬，可以傳遞更多數據，這意味著傳感器上的測量數據可以被更瀕繁地來回傳遞，數據可以做安全加密，更多的終端可以被尋址，從而增加了數據容量，且可以采用更先進的數據重傳技術以提高可靠性。另外，OFDM具備的糾錯技術可以用于恢復錯誤的碼元，從而提高傳輸的成功率。美信采用OFDM方式的MAX2990是一顆SOC芯片，基于美信16 位MAXQ MCU 內核，芯片包含了物理層和MAC 層。

在OFDM 多載波領域，主要包括Prime 和G3 標準。這兩個標準都使用OFDM 技術，只是實現的方法不同。G3采用自適應的色調映射技術監視不同子信道，并且在最好的信道上安排最多的傳輸，來提高數據速率可靠性和易用性，因此消除了在差道上的嘗試，能夠提高數據速率。G3還有強壯的運行模式，確保在噪聲較大信道上的高可靠性傳輸。G3還具備更多的糾錯技術，它使用兩層糾錯技術去恢復由于突發噪聲帶來的錯誤碼元?？商峁┽槍Ω蓴_和衰減的高度適應性。因此，它能夠在中壓變壓器之間穿越時實現最遠距離達4km的可靠通信。另外，該標準還可在橫跨低壓和中壓(LV/MV)變換時實現總距離不超過1～2km的通信。G3穿過變壓器的能力是一項很重要的性能，對于低人口密度的鄉村地區尤其如此。

中國依據IEC61334等國際標準在GB/T 19882.211—2010《自動抄表系統 第211部分: 低壓電力線載波抄表系統要求》和DL/T 5447—2312 《電力系統通信系統設計內容深度規定》等標準中對電力線通信的應用進行了規范，AMI國家標準體系中將G3-PLC作為主要電力線通信方案和技術標準。

電力線通信傳輸介質負載的接入和斷開隨時間不斷變化，阻抗是頻率的函數，電器本身在用電過程中產生各種干擾形成負載特性的綜合效應，再加上電力線本身對信號的衰減，以及終端阻抗不匹配產生的信號反射，使得低壓電力線載波信道呈現極不平坦的頻率響應特性，且隨時間而變化，同時受頻率選擇性、時變性千擾，影響電力線通信的可靠性。

2.無線近距離通信

無線近距離通信主要包括Zigbee、藍牙、WIFI、NFC等技術，在傳輸速度、距離、耗電量等方面具有各自特點，見表5-2。

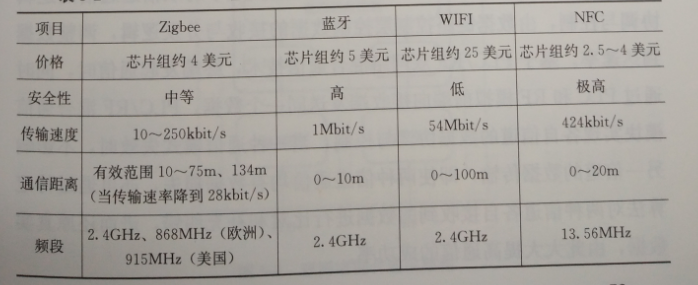

表5-2      主要近距離無線通信技術特點

相對于電力線載波通信，近距離無線通信技術的應用范圍更為廣泛，尤其是在沒有條件布線的物聯網應用領域。與此同時，RF通信在傳輸速度等方面較PUC方式具有優勢。但介質環境、建筑物阻礙等通信介質物理屬性因素是影響近距離無線通信技術通信效率和傳輸距離的主要因素，是物聯網系統構建中需要著重考慮的問題，往往成為影響整個物聯網系統數據傳輸的瓶頸，難以滿足有效的物聯網雙向實時通信要求。在十萬規模的智能電能表組網應用中。利用Zigbee 等近距離通信芯片，最多只能保障全網一天一次地可靠數據采集，節點網絡規模越大，數據傳輸可靠性越低，難以滿足智能電網AMI或智能家居對數據實時雙向通信要求。

3.雙網絡混合通信技術

PLC/RF混合通信體系，充分利用電力線和無線通信各自的代點，在數據鏈路層進行傳輸集成控制，即使一種通信方式數據傳輸失敗，也有另一種作為保障，從而有效解決物聯網近距離實時雙向通信問題。

如圖5-6和圖5-7所示，PLC/RF混合通信技術，雙物理介質分別對應各自介質訪問控制層，通過數據鏈路層實現了對雙信道通信的邏輯協調與控制，由數據鏈路控制層控制數據的接收與分發邏輯，調整數據到達速率?；赑IC/RF雙網絡混合通信技術，終端發起通信時，同時通過PLC 和RF模擬前端向接文端發送同一個數據，PLC/RF 混合通信模塊實現各自信道的數據協調與控制，當一種通信模式失效時，不影響另一信道的數據傳輸，即使兩種信道通信均有數據損失，亦可通過特定算法對兩種信道各自接收到的數據進行比對和補充糾錯，進而還原真實數據，由此大大提高通信的成功率。

圖5-6  雙網絡混合通信原理圖

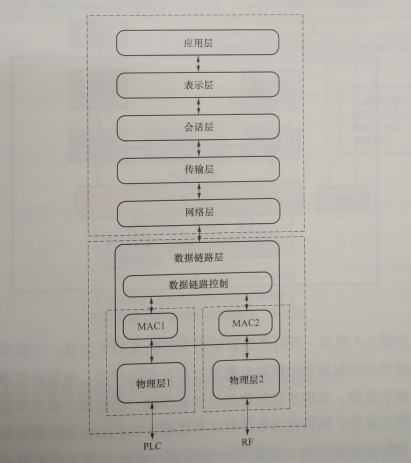

圖5-7  雙網絡混合通信架構

如圖5-8所示，電力線/射頻雙網絡混合通信裝置主要包括未處理器、存儲器、電力線通信模塊、射頻通信模塊、電力線通信模擬前端射頻通信模擬前端、糾錯模塊、輸入輸出模塊、電源、時鐘、電路板等十一個部分，其中，微處理器連接時鐘、存儲器、輸入輸出模塊、電力線通信模塊、射頻通信模塊、糾錯模塊、電源；電力線通信模塊分別與電力線通信模擬前端、糾錯模塊和電源連接；射頻通信模塊分別與射頻通信模擬前端、糾錯模塊、電源連接；電力線通信模擬前端與外部電力線連接；射頻通信模擬前端與外部天線連接；電路板將其余十個部分有機結合形成整體。

圖5-8  雙網絡混合通信裝置結構框圖

如圖5-9所示，雙網絡混合通信方法包含如下步驟：

①裝置的電力線通信模塊和射頻通信模塊分別通過各自模擬前端，按照各自通信標準協議接收數據，實現通信的物理層數據傳輸；

②數據以幀為單位在糾錯的模塊進行混合，兩種或其中任何一種通信方式的幀數據經過校驗判定正確，兩種通信方式均以該正確的幀數據內容進行下一層數據處理，反之，將兩個物理層接收到的幀數據在糾錯模塊進行對應字節比較，發現可能的錯誤字節，并對可能錯誤字節的所有可能值的組合進行遍歷試錯計算，直到其中一種通信方式校驗正確，利用正確的數據內容修正另一種通信模式的錯誤幀；

③處理器分別針對兩種通信模塊進行鏈路層、網絡層、會話層、表示層、應用層的數據處理；

④分別通過電力線通信模塊和射頻通信模塊同時發送數據。

圖5-9雙網絡混合通信糾錯方法
