1.2.3現場調試

將SCD文件及ICD版本清單交付于現場調試單位,若調試過程中SCD出現變更仍需設計單位確認并進行完整性校驗,生成變更記錄,結束后進行SCD全面校驗,包括語法語義、與實例化IED配置描述文件(configurationIEDdescription,CID)、ICD文件一致性校驗,確保一致后將最終版本歸檔。如圖4所示。

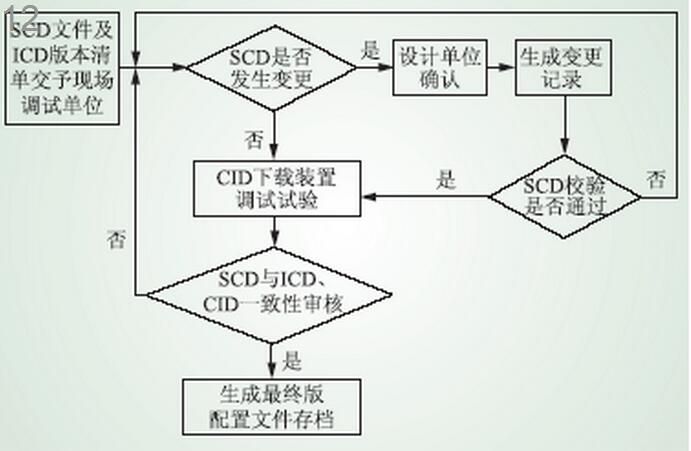

圖4現場調試階段

2二次信息標準化關鍵技術

由1節所述可以看出智能變電站的建設是一個涉及多部門、多環節、多任務的過程,為了保證工程順利開展,需要針對關鍵環節引入關鍵技術確保工程高效實施。開發各檢測環節測試軟件能夠有效的排除人為不確定性的干擾,同時在軟件測試的同時加入專家性決策環節,對結果進行復核,能夠有效保證測試的正確性。

2.1ICD入網檢測

ICD文件是整個智能變電站建設的基礎,因此對設備供應商提供的ICD進行標準化校驗顯得尤為重要。

設備供應商所提供的ICD文件有的是經過國家電網公司網檢測版的,此類已經通過標準化校驗,可以直接使用;對于不在標準庫的ICD則需要進行校驗。依據《工程繼電保護應用模型》[3,4]ICD標準校驗包括Schema校驗、語義校驗以及應用模型校驗,如圖5所示。

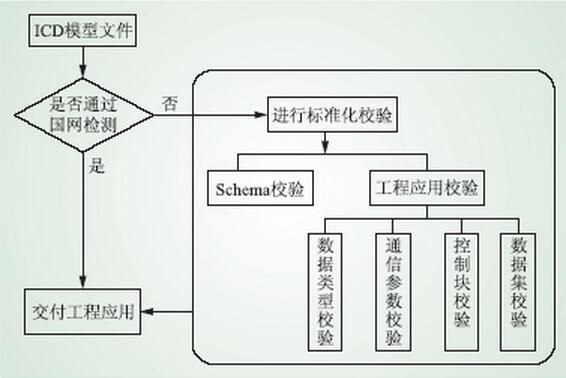

圖5ICD文件校驗

2.1.1Schema校驗

由于ICD文件是XML文檔,其格式應該符合XML文檔的規定,因此需要對其進行XML語法檢測。

2.1.2應用模型校驗

應用模型校驗基于《IEC61850工程繼電保護應用模型》,該文件規定了ICD文件需要遵循的一系列規則,例如對ICD的數據類型、數據模板(DataTypeTemplates)、通信參數和命名(Communication)、IED設備控制塊(GSEControl)等都做了相關的規定。基于上述規則開發相關的校驗軟件可以方便準確的進行ICD文件的標準化校驗。

2.2SCD文件檢測與管控

SCD文件作為智能變電站配置文件的核心部分,在變電站建設中有著極其重要的作用。SCD文件從變電站建設開始,貫穿了調試、竣工、擴建、改建整個過程,而且在此過程中由于系統的變化,SCD文件也處于動態變化之中,因此對SCD文件的管控成為變電站建設中一個關鍵議題[5,6,7,8,9,10,11,12]?，F階段對SCD文件管控主要包括標準化校驗和版本管理。

2.2.1SCD標準化校驗

SCD標準化校驗主要對其語法語義進行校驗,與ICD標準化校驗一致,也是基于IEC61850標準和《工程繼電保護應用模型》,檢查是否符合XML語法和模型要求。

2.2.2SCD版本管理

SCD文件的版本管理主要針對在變電站建設過程中SCD文件頻繁變更的情況,例如新建變電站IED內部功能的改變導致SCD文件變動,調試過程中修改SCD以及后期改擴建時對SCD的修改等。現階段針對SCD版本的管理主要有2種方法：一是差異化校驗技術;二是虛端子校驗碼(CRC)技術。

(1)差異化校驗技術。SCD文件差異化校驗技術利用SCD文件遍歷關鍵節點的對比來實現兩個不同文件間的校驗。SCD文件通過XML格式編寫給實驗人員提供了一種結構式的文檔,主要由Header(頭)、Substation(變電站)、Communication(通信)、IED和DataTypeTemplates(數據模板)組成。通過提取SCL文檔關鍵元素形成元素二維表,轉化成DOM樹結構,通過對2個DOM數之間的循環比對來完成SCD文件的差異性校驗。

(2)虛端子校驗碼技術。虛端子配置校驗碼(CRC)分為全站SCD虛端子配置校驗碼和IED虛端子配置校驗碼,分別用于SCD文件的管控和裝置配置文件(CID)的管控。其中每個IED只配置唯一的CRC校驗碼,該校驗碼只與相關的虛端子連接配置及通信參數配置相關,與其他信息無關;SCD的CRC校驗碼則與全站所有IED虛端子配置有關,當任意IED虛端子配置發生變化時,SCD的CRC則跟隨變化。因此可以通過比較CRC校驗碼是否一致來確定該SCD文件版本是否發生變化,如圖6所示。

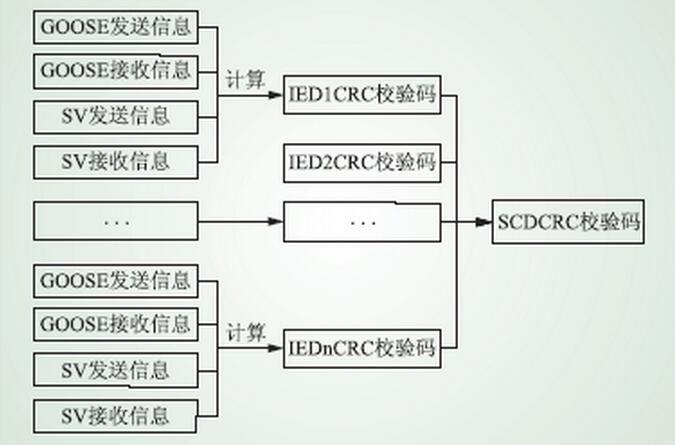

圖6CRC校驗碼生成流程

2.3SCD與裝置配置文件(CID)一致性校驗

為了保證下裝到裝置中的配置文件(CID)與全站SCD中的信息的一致性,需要進行SCD文件和配置文件的一致性校驗,主要有兩種方法進行校驗：靜態校驗和動態校驗。
