智能電表和其他“智能能源”設備和儀器的通信和連接需求對設計人員和開發人員提出了嚴峻的挑戰。

讓我們來了解一下智能電表的通信難題，并了解當前設備是如何解決這些難題的。然后，我們將考慮應如何解決這些難題來提供具有成本效益且能滿足未來需求的實用智能電網解決方案。

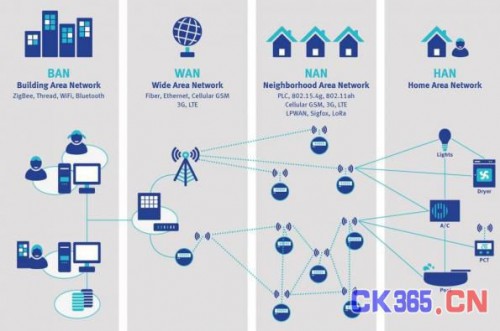

下圖一顯示了智能電網網絡架構的示例，將有助于理解為什么靈活性和多模是新一代智能電表的關鍵部署屬性。

（圖一）

靈活性和多模：新一代智能電表的關鍵部署屬性

解決方案基于各種各樣的技術，因地理位置、當?shù)鼐W(wǎng)絡基礎設施標準和質量而異。

HAN(家域網)或 BAN(樓域網)使用短距離無線標準(如 ZigBee、Thread、WiFi和藍牙)將家電設備連接到智能電表。它還可以使用PLC(電力線載波)有線技術。

NAN(鄰域網)使用星形網絡拓?fù)浣Y(jié)構，如蜂窩 M2M(GPRS、3G、LTE MTC、NB-IoT、LPWAN)將每個電表直接連到基站，并使用云或網狀網拓?fù)浣Y(jié)構，如 PLC 或 802.15.4g 將所有智能電表節點聚集到 DAP(數據聚集點)，而該 DAP 將使用蜂窩 M2M(GPRS、3G、LTE MTC)直接連接到基站或通過以太網直接連接到云。

靈活性

解決方案必須要有足夠的靈活性才能支持上面列出的所有標準，其中的部分標準仍在開發中，可能需要現場更新和遠程升級。

例如 PLC 技術已經被多家標準組織進行過標準化，如 IEEE P1901.2、PRIME(基于電力線的智能電表演進標準)和 G3，并且這些技術標準均提供多種不同的數據速率和頻率帶寬。各個國家也都派生了不同的 PLC技術分支 版本來針對自己的電網具體情況進行優化。

迄今為止，仍然沒有一個通用的互操作性標準來管理智能電網的通信，也可能永遠都不會有!

多模

多模也是必備的設置，因?yàn)榇蠖鄶?shù)使用情況下都要求多個功能同時運行。歐洲和亞洲城市部署的NAN網狀拓?fù)浣Y(jié)構需要并發支持 PLC 和 802.15.4g，因?yàn)橐粋€(gè)節點可能通過 PLC 連接到一個節點，同時通過 802.15.4g 連接到另一個節點。

超低功耗

雖然插電智能電表有主電源，但不插電計量設備必須要用兩節 AA 電池運行 5 到 10 年，這要求空閑和峰值功耗都要進行非常仔細的優化。

超低成本

為使智能電表得到快速而廣泛的部署，整個 HAN/NAN 通信模塊的物料 (BOM) 成本應在 15 到 20 美元之間。

現有的通信解決方案使用以硬件為中心的調制解調器。這種調制解調器不能升級以跟上標準的演變和國家特定版本的變化，因此不能支持現場更新。

所以多模系統是異構的，因?yàn)樗鼈儼姸嗔闵ⅰⅹ?dú)立的基于硬件的調制解調器。從能耗、性能、成本和面積的角度來看，這種異構解決方案也不夠完美。另外它們需要的上市時間也比較長。

為了使用低成本、低功耗的解決方案解決這些難題，軟件定義調制解調器 (SDM) 應運而生。這些調制解調器應采用一個統一的高性能處理器，而這個處理器可以運行多個 PHY 和協議，并具有真正的實時操作系統 (RTOS) 來支持并行任務，同時最大限度地減少任務切換和MAC 到 PHY的延遲。

這些靈活通信引擎的核心是可編程的DSP架構，如 CEVA-XC5 和 CEVA-XC8，因?yàn)橹С侄喾N通信標準，所以使開發人員能夠?qū)崿F(xiàn)軟件定義調制解調器而不必額外使用硬件。這樣使架構不僅能縮短上市時間，還能降低風險，因?yàn)樗鼈兡軡M足未來的需求，可以在產品生命周期內通過現場升級固件，跟隨標準的演進。不同國家的技術需求，通過軟件層面的定制即可滿足，這樣的解決方案有更好的規模經濟效益，能進一步減少系統解決方案所需的BOM成本。

下一步：“智能化”并連接其他儀表

為使這些系統更具挑戰性，上圖僅顯示了三分之一的全球智能電表，即插電電表。

事實上，目前的智能電網主要是關注智能電表，但下一步就是“智能化”并連接所有其他儀表，包括水表、熱水表和燃?xì)獗怼?/p>

雖然這些其他儀表每天只需用上行鏈路傳輸幾個字節，并且下行鏈路傳輸?shù)臄?shù)據更少，但它們的互連卻比電表更有難度，因?yàn)樗鼈儧](méi)有內置電源，因此需要能耗非常低的電路連接，可以在電池不另外充電的情況下運行 5 到 10 年。另外他們可能安裝在難以到達的地方，如地下室、地下或水下，這些地方接收無線信號可能也有一定難度。因此鏈路的預算需要非常高，將會決定技術的選擇。出于這些原因，只有蜂窩 MTC(Cat-M、NB-IoT)、LPWAN(例如 LoRa、Sigfox、...)和 WiFi 802.11ah 這些技術可供選擇。
