1、研究背景

　　近幾年來，環境污染、能源短缺的問題日益突出。節能減排，勢在必行。在智能電網園區中，一般包含冷、熱、照明、機械等多種形式的負荷，同時也包含風、光、電、地?zé)岬榷喾N形式的能源。如何將這些能源和負荷合理組織起來，實現多能源梯級利用，降低電網園區總的能耗成本，是擺在研究者面前的一個難題。

　　利用夾點算法的基本思想，對換熱網絡進行梯級改造，是實現能源優化利用的一個行之有效的方法。夾點算法最早是由LinnhoffB等提出，應用于化工生產的算法。許多研究表明，夾點算法同樣適用于其它形式的能源。而在實際的生產中，已有人將其應用于熱電聯產中，并取得了較為理想的效果。

　　智能電網園區使精細化地考量每一臺設備的能耗成為可能。本文從用電的角度出發，綜合分析各種形式的能耗，而不再局限于化工生產的熱能，利用夾點方法的基本原理，考察非流體設備和電能的基本特性，提出了面向智能電網園區的能源分析方法。

　　2、夾點算法

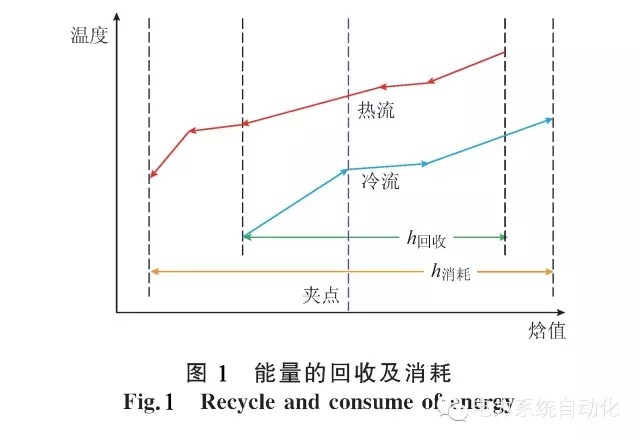

　　將生產中的吸熱環節和放熱環節分別簡化為冷流和熱流。能源最理想的應用方式，應當是熱流放出的熱量恰好都被冷流吸收。但是，由于受熱力學第二定律的限制，熱流必須比冷流高出一定的溫度，才能實現余熱的回收。這樣，我們必須讓冷熱流按一定的規則進行交換，也就是冷流的高溫部分與熱流的高溫部分換熱；冷流的低溫部分與熱流的低溫部分換熱。這個過程很像實驗室中冷凝管，逐段地進行余熱利用。而在實際生產中，冷熱流在換熱時，必須要高于一個溫差值。所以我們需要平移冷流，以確保每個換熱點的溫差在極限值以上。冷熱流的溫差達到這個極限值的點，就被稱為夾點。這個算法，就是夾點算法。

　　3、面向非流體設備的算法

　　3.1、非流體設備

　　夾點算法廣泛應用于化工生產中。這些場景下，考察的對象往往是某一類流體。隨著流體走完全部工藝過程，能量的交換也隨之完成。但在考察智能電網園區等系統時，面臨兩個問題。一是，園區中往往存在光伏發電、風力發電、燃?xì)獾榷囝愋偷哪茉唇Y(jié)構。單純地通過夾點算法，難以清潔用能。另一個問題是，智能電網中，往往存在空調、供暖、照明、機械負荷等多類型的負荷。這些設備的特征是不具有流動性，其溫度在短時間內是可以視為一成不變的。我們稱這些設備為非流體設備。可以看出，非流體設備的能耗特征在溫焓圖中是無法表示出來的。因此，對于包含有非流體設備的電網園區，通過理想的流體間能量交換，不能解決能源優化利用的問題。針對非流體設備的特點，對夾點算法進行改進，使其能夠應用于智能電網園區，是非常有必要的。

　　3.2、要解決的問題

　　智能電網包含幾個傳統換熱網絡所沒有的特征。一是冷流和熱流存在水平線和間斷點。二是部分設備的溫度可變。以空調散熱管為例，空調冷風溫度低時，其散熱管溫度就高；反之，空調散熱管溫度就會較低。更值得關注的是，如果采用流水等降溫措施，空調的散熱管將不會達到此前的溫度。而對于傳統的換熱網絡，采用能量優化措施與否，對冷熱流起始溫度沒影響。在這一點上，兩者是截然不同的。

　　3.3、改進后算法的流程

　　我們的改進算法如下：

　　（1）繪制初始的溫焓圖。以溫度為縱坐標，以能量為橫坐標。經過測量每個工藝環節的初始溫度和能耗，得到了初始的溫焓圖。

　　（2）對溫焓圖進行簡化。設熱（冷）流1與熱（冷）流2都經歷了從溫度t1到溫度t2的變化過程。在該過程中，如果將這兩段熱（冷）流視為同一個流，那么新的熱（冷）流能耗就是原始的兩段能耗之和。

　　（3）對于存在水平線的換熱網絡，熱流以水平線的最右端為基準，冷流以水平線的最左端為基準，平移曲線。

　　（4）如果不存在水平線，依據工程的實際情況，確定換熱的最小差值溫度。將冷流沿著焓值H的軸線橫向平移。冷流和熱流的垂直距離達到最小溫差時，園區能耗達到最低。

       4、電能與其他能源的等效替代

　　在某些時刻，各類能源之間存在著相互替代的關系。比如，對于加熱而言，可以使用天陽能、煤氣、電能等各類形式的能源。同樣，對于光能而言，可以用于加熱、光伏發電。對于電能而言，幾乎可以適用于任何的用能場景。

　　實踐表明，各類能源的使用價值依照電能、機械能、光能、熱能的順序遞減。此外，可再生能源較化石能源等，應當優先使用。

　　在應用夾點算法進行能效分析時，使用以下補償算法：

　　（1）優先產生價值較高的能源；

　　（2）對當前狀態下的能源使用情況進行夾點分析；

　　（3）如果熱能等價值較低的能量不足，優先使用可再生能源進行補償。系統生產的能源用虛線表示。

　　5、結論

　　本文實現了面向智能電網園區的夾點算法。該算法根據智能電網園區的實際情況，對非流體設備進行了重點分析，實現了將其納入到溫焓圖中優化的目標。針對園區內部分設備溫度可以在一定范圍內波動的情況，本文增加了夾點算法的計算環節，進一步提高了節能的效果。對于存在可再生能源和其它能源形式的園區，本文提出了補償算法，在一定程度上實現了清潔用能。

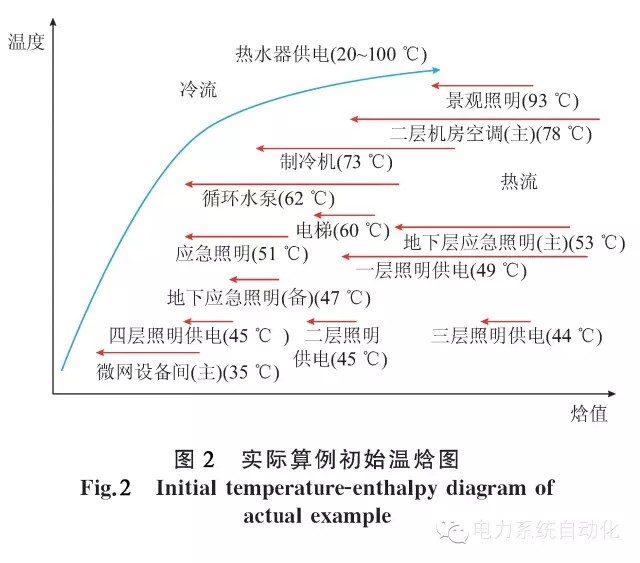

　　如圖2所示，本文以實例的形式，利用本文算法對園區用能進行了優化分析。總的來說，本文從電力角度出發，初步實現了面型智能電網園區的梯級用能和低碳化用能。

　　6、研究展望

　　本文中的算法，為智能電網園區的冷熱電聯合優化提供了一種解決思路。但是仍存在以下問題：

　　（1）在電網園區中，因?yàn)榄h(huán)境的不同，冷熱流換熱的極限溫度也不相同。這個問題涉及多程換熱網絡問題。如果解決這個問題，可以使夾點算法在智能電網園區中得到更廣泛的應用。

　　（2）部分能源的利用本身（如地?zé)幔枰囊欢ǖ碾娔堋Ｄ壳暗膴A點算法，只能將產能與耗能做簡單的減法進行計算。怎樣更好地分析這一類能源，是拓展夾點算法的第二個難點。

　　（3）在工程實際中，研究更好的換熱方式，是提高夾點算法效果及適用范圍的重要途徑。

　　圍繞以上幾個問題，進行更深入的研究，將取得理想的效果。
